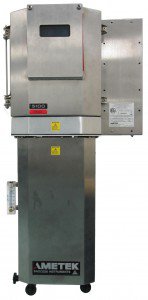

Лазерный анализатор модели 5100 предназначен для измерения концентрации H2S в газовых потоках углеводородов. Анализатор используется в таких процессах, как добыча, хранение, транспортировка и переработка попутного нефтяного и природного газов.
Лазерные анализаторы реализуют бесконтактный способ измерения и могут быть использованы для измерений в агрессивных газовых потоках. Способ измерения обеспечивает селективность по отношению к H2S и нечувствительность к другим компонентам газового потока. Оптическая схема включает дополнительную ячейку с фиксированной концентрацией H2S, что позволяет постоянно контролировать частоту излучения лазера и исключить ее "уход" с линии поглощения молекул H2S.
Анализатор интегрирован с системой подготовки пробы и смонтирован в виде единого полевого блока во взрывозащищенном исполнении. Для обеспечения измерений в диапазоне единиц ppm анализатор оснащается многоходовой ячейкой Эрриота.
Особенности
- Бесконтактный способ измерения
- Нечувствительность к другим компонентам газового потока
- Встроенная система проверки (стабилизации частоты излучения лазера)
- Цифровая обработка сигнала
- Интегрированная система пробоподготовки
- Аналоговые и цифровые выходы, включая интерфейсы RS232, RS485 с протоколом Modbus, Ethernet
Основные технические характеристики
| Диапазон измерения | от 0...5% до 0...50% об. |
| Приведённая погрешность, % | ±2 |
| Отклик (Т63), с | 1 |
| Максимальная температура пробы, °С | 100 |
| Давление пробы, кПа | 70...170 |
| Температура окружающей среды, °С | -20...+60 |
| Габариты полевого блока, мм | 830 х 674 х 305 |
| Масса, кг | 97 |
