Лазерные анализаторы влажности 5100 предназначены для измерения концентрации паров воды в различных, в том числе загрязненных, газовых потоках. Анализаторы реализуют бесконтактный способ определения концентрации паров воды и могут быть использованы для измерений в реакционно-способных газах и смесях. Способ измерения обеспечивает селективность по отношению к парам воды и нечувствительность к большинству других компонентов реальных газовых потоков. Оптическая схема включает дополнительную ячейку с фиксированной равновесной концентрацией паров воды, что позволяет постоянно контролировать частоту излучения лазера и исключить ее "уход" с линии поглощения молекул воды.

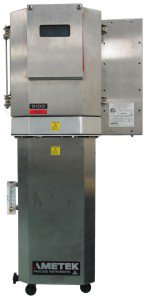

Анализатор интегрирован с системой пробоподготовки и смонтирован в виде единого полевого блока во взрывозащищенном исполнении. Для обеспечения измерений в диапазоне единиц ppm анализатор оснащается многоходовой ячейкой Эрриота. Для измерений по месту или проверки правильности показаний стационарных анализаторов имеется переносное исполнение анализатора, работающее от внутреннего источника питания.
Области применения: добыча, хранение и транспортировка природного газа, очистка и осушка природного и нефтяного попутного газа, узлы коммерческого учета и газораспределительные станции
Особенности
- Встроенная система проверки (стабилизации частоты излучения лазера)
- Нечувствительность к примесям аминов, гликолей, метанола, H2S и меркаптанов
- Цифровая обработка сигнала
- Интегрированная система пробоподготовки
- Аналоговые и цифровые выходы, включая интерфейсы RS232, RS485 с протоколом Modbus, Ethernet
Основные технические характеристики
Диапазон измерения | 4...2500 ppmv (природный газ), 0.5...100 ppm (инертные газы) |
Погрешность, % | ±2% от показания или нижний предел диапазона, что больше |
Параметры пробы | давление: 70...170 кПа, температура: 0...100°С |
Габариты, мм | 788 х 242 х 146 |
Масса, кг | 18 |
