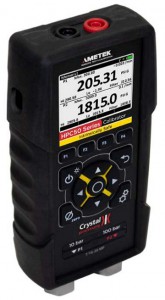

Искробезопасные калибраторы давления серии HPC50 является высокоточным измерителем давления, постоянного тока и напряжения, а также сопротивления и температуры. Они предназначены для поверки и калибровки в полевых или лабораторных условиях:
- различных стрелочных и цифровых приборов, показывающих и регистрирующих избыточное, абсолютное, дифференциальное давление и ток;
- преобразователей давления различного типа;
- реле давления, технических манометров;
- сигнализаторов давления.
Основные особенности
- Искробезопасное исполнение
- Модели с одним (НРС51) или двумя (НРС52) внутренними модулями
- Внешние модули давления APMi c различными диапазонами
- Информативный цветной дисплей
- Широкий компенсированный диапазон рабочей температуры для калибратора и модулей давления
- Уникальная конструкция защиты чувствительного элемента датчика давления от ударов, загрязнений и перегрузки
- Простое переключение режимов избыточного/абсолютного давления (с опцией BARO)
- Режим «тара» для точного отображения дифференциального давления при повышенных статических давлениях
- Режим отображения мА в % для диапазонов 0-20, 4-20, 10-50 мА и расчет погрешности поверяемого СИ
- Функции масштабирования и расчета скорости утечки в реальном времени
- Функция автоматических шагов и наклонов при генерировании тока
- Сохранение в памяти прибора до 5 наборов настроек
- Уникальная система быстросъёмных соединений (CPF) для затягивания вручную, в том числе и для высокого давления (до 70 МПа)
- Бесплатное ПО CrystalControl, позволяющее изменять ряд настроек HPC50 с ПК, а также, при необходимости, выполнять подстройку калибратора
Основные функции
- Измерение давления, разности давления, тест утечки
- Измерение постоянного тока и напряжения, тестирование реле
- Измерение температуры с помощью термометра сопротивления Pt100 (опция)
- Регулирование постоянного тока, тестирование преобразователей
- Источник =24 В для питания токовой петли
Измерение давления
| Внутренние модули | Внешние модули APMi | Диапазон | Пределы допускаемой основной погрешности при рабочей температуре*** | |
| 18...28°С | -20...50°С | |||
| BARO* | 70...110 кПа абс. | ±0,05% ВП для ≤3000 кПа | ||
| 01BAR | APM1BAR | -100...100 кПа изб. | вакуум: ±0,05% ВП для ≤3000 кПа ±0,01% ВП (0...30% ВП) ±0,035% П (30...110% ВП) |
вакуум: ±0,05% ВП для ≤3000 кПа ±0,015% ВП (0...30% ВП) ±0,050% П (30...110% ВП) |
| 30PSI | APM30PSI | -100...200 кПа изб.** | ||
| 03BAR | APM03BAR | -100...300 кПа изб.** | ||
| 100PSI | APM100PSI | -100...700 кПа изб.** | ||
| 10BAR | APM10BAR | -100...1000 кПа изб.** | ||
| 300PSI | APM300PSI | -100...2100 кПа изб.** | ||
| 30BAR | APM30BAR | -100...3000 кПа изб.** | ||
| 1KPSI | APM1KPSI | -100 кПа...6,9 МПа изб.** | ||
| 100BAR | APM100BAR | -100 кПа...10 МПа изб.** | ||
| 3KPSI | APM3KPSI | -100 кПа...20,7 МПа изб.** | ||
| 300BAR | APM300BAR | -100 кПа...30 МПа изб.** | ||
| 700BAR | APM700BAR | -100 кПа...70 МПа изб.** | ||
* Внутренний барометрический модуль (опция BARO) имеет отдельное посадочное место как в HPC51, так и в HPC52
** При наличии опции BARO любой внутренний или внешний модуль давления может измерять как избыточное, так и абсолютное давление
*** Включая линейность, гистерезис, воспроизведение, дрейф за 12 месяцев при температуре -20...+50°С
Измерение электрических сигналов
| Параметр, диапазон | Погрешность* | Разрешение |
|---|---|---|
| Ток: 0...55 мА, измерение; 0...25 мА, регулирование Автоматически: шаги 1...999 с наклоны 5...999 с |
±(0,015% показания + 2 мкА)* | 0,001 мА или 0,01% |
| Напряжение: 0...28 В, измерение | ±(0,015% показания + 2 мВ)* | 0,001 В |
| Сухой контакт реле: замкнут <1 кОм, разомкнут >100 кОм, частота дискретизации 10 Гц | ||
Калибровочные системы HPC50 (не для опасной зоны)
| Система | Насос | Комплектация | ||
|---|---|---|---|---|
|
1
|
A |  |
T-960-CPF (0...200 кПа) или T-970-CPF (0...4000 кПа) |
Алюминиевый кейс, шланг 1 м, фитинги 1/4 NPTF, 1/4 BSPF, 51х14х28 см, 9 кг |
| B |  |
T-965-CPF (-85...200 кПа) или T-975-CPF (-91...4000 кПа) |
Алюминиевый кейс, шланг 1 м, фитинги 1/4 NPTF, 1/4 BSPF, 51х14х28 см, 9 кг |
|
|
2
|
C |  |
T-620-CPF (0...20 МПа) масло или T-620H-CPF (0...35 МПа) масло |
Алюминиевый кейс, шланг 1 м, фитинги 1/4 NPTF, 1/4 BSPF, 51х14х28 см, 9 кг |
| D |  |
P-018-CPF (0...35 МПа) Масло или вода |
Алюминиевый кейс, фитинги 1/4 NPTF, 1/4 BSPF, 13,6 кг |
|
| E |  |
P-014-CPF (0...70 МПа) Масло |
Алюминиевый кейс, фитинги 1/4 NPTF, 1/4 BSPF 13,6 кг |
|
| F |  |
T-1-CPF (0...100 МПа) Масло или вода |
Алюминиевый кейс, фитинги 1/4 NPTF, 1/4 BSPF 69х19х37 см, 18 кг |
|
| G |  |
GaugeCalHP (0...100 МПа) Масло или вода |
Пластиковый кейс, фитинги 1/4 NPTF, 1/4 BSPF 59х38х33, 16 кг |
|
|
3
|
H | |
T-975-CPF(-91...4000 кПа) и T-620H-CPF (0...35 МПа) Масло |
Пластиковый кейс фитинги 1/4 NPTF, 1/4 BSPF 48х18х41 см, 9 кг |
1 - Пневматические
2 - Гидравлические
3 - Комбинированная
Технические характеристики
Лист заказа HPC51
