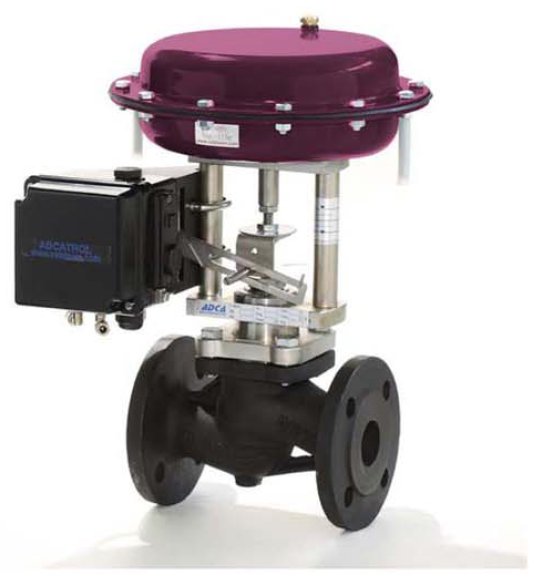

PV16G Клапан регулирующий с пневмоприводом DN15-200

PV16G – односедельный, двухходовой прямоходный  регулирующий клапан. PA – линейный пневматический привод мембранного типа. Привод имеет два исполнения: DA – прямого действия, нормально открытый (давление воздуха закрывает клапан) и RA – обратного действия, нормально закрытый (давление воздуха открывает клапан).

Клапан PV16G специально спроектирован для точной регулировки любых технологических процессов. Широкий круг применений позволяет использовать для большинства технологических сред, таких как холодная и перегретая вода, водяной пар, воздух и другие неагрессивные жидкости и газы

Основные свойства
Односедельный, двухходовой, нормально закрытый или нормально открытый клапан. Переустановка привода не требует демонтажа клапана с трубопровода.Мягкое уплотнение по седлу устанавливается.

Опции:
  • сбалансированное седло (DN125-DN200);
  • указатель положения 4-20 мA;
  • пневматический позиционер;
  • электропневматический позиционер;
  • фильтр-регулятор;
  • ручной дублер;
  • исполнение из нержавеющей стали.
Рабочая среда:
  • насыщенный или перегретый пар;
  • горячая или перегретая вода;
  • другие неагрессивные среды.
Исполнения:
  • PV16G - односедельный, несбалансированный;
  • PV16G2 - односедельный, сбалансированный по давлению.
Типоразмеры: DN15 - DN200.
Присоединение: фланцевое EN 1092-2 PN16.
Пневмоприводы: PA-205; PA-280; PA-340; PA-435.
Подвод возуха: 1/4'' NPT-F.
Управляющий сигнал: 0,2 - 1 бар ; 0,4 - 1,2бар ; 0,4 - 2бар .

Технические характеристики:
  • давление условное: PN16;
  • 16 бар при 120°C;
  • 14,7 бар при 200°C;
  • мин. рабочая температура: -10ºC.
Максимальное давление воздуха: 3,5 бар
Температура окружающей среды: -20ºC ...+70ºC
Рабочая температура: стандарт от -5ºC до +220ºC (стандарт)

Уплотнение по штоку:
  • PTFE/GR V-кольца - 220°C (стандартная крышка);
  • графит - 400°C (стандарт для DN125-200).
Регулирующая характеристика:
  • EQP - равнопроцентная;
  • PT - запорный клапан.
Тип плунжера: профильный.
Рекомендации: не следует подбирать типоразмер клапана по диаметру трубопровода
