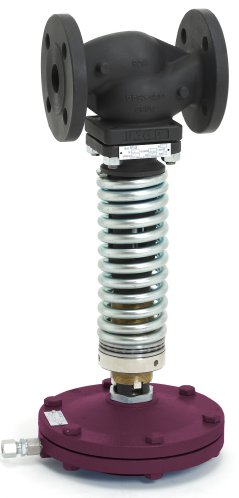

PS45(EN) Клапан перепускной DN15-100

ADCA PS45 односедельный перепускной клапан прямого действия с сильфонным уплотнением. Применим для поддержания давления воды, водяного пара, сжатого воздуха и других инертных жидкостей и газов. Используется в инженерных и технологических системах предприятий для поддержания постоянного давления на входе.

Принцип действия
Поддержание давления достигается дросселированием потока в седле клапана. Сигнал входного давления через
импульсную трубку воздействует на мембрану или поршень, открывая клапан. Заданное значение давления на входе определяется степенью затяжки пружины.

Основные свойства
В конструкции применен специально разработанный долговечный сильфон для исключения протечек по штоку и уменьшение трения при перемещении штока. Надежная конструкция. Заменяемый привод (мембрана).

Опции: мягкое седло
Рабочая среда: водяной пар, вода, сжатый воздух и др. неагрессивные жидкости и газы.
Исполнения:
  • PS45G и PS45GT или N – PN16 углеродистая сталь;
  • PS45S и PS45ST или N – PN40 углеродистая сталь;
  • PS45I и PS45IT или N – нержавеющая сталь (Все рабочие детали из цветных металлов или нержавеющей стали.);
  • Индекс T: мягкое седло тефлон;
  • Индекс N: мягкое седло нитрил.
Типоразмеры: DN 15 – DN 100.
Присоединение: PS45G фланцевый PN16 по EN 1092–2 PS45S или PS45I фланцевый PN40 по EN 1092–1.

Установка
На горизонтальном трубопроводе. Перед клапаном обязательна установка фильтра, сепаратора и конденсатоотводчика.
