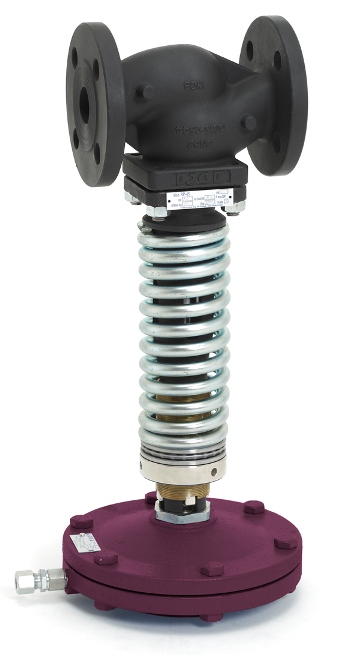

RP45 Клапан редукционный DN15-100

ADCA RP45 односедельный редукционный клапан прямого действия с сильфонным уплотнением. Применим для редуцирования давления воды, водяного пара, сжатого воздуха и других инертных жидкостей и газов. Используется в инженерных и технологических системах предприятий для поддержания постоянного давления на выходе вне зависимости от изменений расхода и давления на входе.

Принцип дейстия
Снижение давления достигается дросселированнием потока в седле клапана. Сигнал выходного давления воздействует через импульсную трубку воздействует на мембрану или поршень, закрывая клапан. Пружина открывает клапан. Заданное значение давления на выходе определяется степенью затяжки пружины.

Основные свойства
В конструкции применен специально разработанный долговечный сильфон для исключения протечек по штоку и уменьшения трения при перемещении штока. Заменяемый привод (мембрана).

Опции: мягкое седло.
Рабочая среда: водяной пар, вода, сжатый воздух, и др. неагрессивные жидкости и газы.
Исполнения:
  • RP45G, RP45GT или RP45GN - PN16 углеродистая сталь;
  • RP45S, RP45ST или RP45SN - PN40 углеродистая сталь;
  • RP45I, RP45IT или RP45IN – нержавеющая сталь;
  • индекс T: мягкое седло тефлон;
  • индекс N: мягкое седло нитрил.
Типоразмеры: DN15 - DN200.
Присоединение:
  • RP45G - фланцевый PN16 по EN 1092-2;
  • RP45S, RP45I - фланцевый PN40 по EN 1092-1.
Установка: на горизонтальном трубопроводе; перед клапаном обязательна установка фильтра, сепаратора с отводом конденсата.
