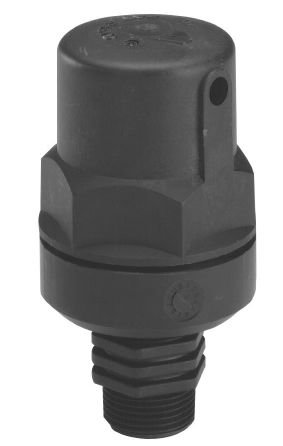

Клапан AVK воздушный выпускной автоматический, серия 701/10

Одинарного действия, с малым отверстием
С резьбой BSP 1”


Применение:
Для питьевой или неочищенной воды (не для сточных вод), не превышающей температуру в 90°С
Рабочее давление :
мин. 0,2 бар, макс. 16 бар

Испытания:
Гидравлические испытания: 1.5 x PN

Варианты исполнения по заказу:
С основанием из латуни по BS 2874
С резьбой BSP 1/2”, 3/4”
С резьбой NPT 1”

Площадь проходного сечения отверстия: 12 мм2

Материалы:
Корпус и удерживающая шпонка - нейлон армированный
Развертывающееся уплотнее - резина EPDM
Поплавок - пенополипропилен
Кольцо кругл.сеч. - BUNA-N
Основание - нейлон армированный

 cкачать в формате PDF

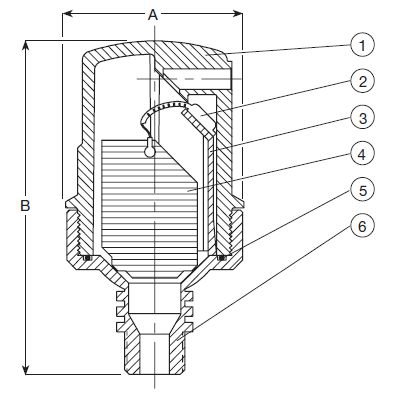

Габаритные и присоединительные размеры воздушного выпуского автоматического клапана AVK серии 701/10
