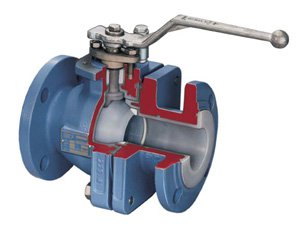

Полнопроходный футерованный шаровой клапан AKH2A

Габариты клапана AKH2A соответствуют стандартам ANSI. Мощный слой футеровки из полимера Ф-4МБ (FEP) полностью испытан на воспламенение от искр под напряжением 20 кВ. Широкий ассортимент материалов шара клапана, как металлических, так и неметаллических.

Секции корпуса из чугуна с шаровидным графитом (ASTM A39560-40-18), скрепленные прочными болтами B7, обладают большой прочностью и жесткостью. В качестве альтернативы доступны болты B8. Габариты клапанов спроектированы в соответствии со стандартом ASME B16.5 (класс 150), монтажные длины - в соответствии со стандартом ASME B16.10. Проверка на утечку в соответствии с API598.

Особенности:

  • футеровка надежно прикреплена к корпусу T-образными пазами и блокировочными канавками; шар и шток полностью защищены от внешней среды;
  • шевронная набивка из фторопласта обеспечивает надежность уплотнения штока и низкое значение момента;
  • шток с защитой от выбивания давлением;
  • универсальная монтажная панель ISO 5211 позволяет легко подключить устройство автоматизации даже к клапану, установленному в трубопроводе;
  • для регулирования с необходимостью изоляции клапана возможно изготовление шара по специальному образцу.
