Обратные клапаны DISCO для сантехнических систем и систем ОВК


Область применения

Тип PN
RK 70 6 Для жидкостей. Особенно подходит для систем отопления и горячего водоснабжения. Используется в качестве обратного клапана, предот-вращающего естественную циркуляцию, и простого обратного клапана.
RK 71 16 Для жидкостей, газов, паров. Используется в качестве обратного клапа-на, предотвращающего естественную циркуляцию, прерывателя вакуу-ма, дыхательного клапана, донного клапана, предохранительного клапа-на или перепускного клапана.
MB 14 16

Материал корпуса
Тип Номинальный размер DN Стандарт EN Эквивалент ASTM 1)
RK 70 Корпус 15 – 100 мм Латунь (CW617N) Латунь
Диск   Пластик ПФЭ -
Корпус 125 – 200 мм Серый чугун (EN-JL 1040) A126 Class A
Затвор   Пластик Полиамид-6
RK 71 Корпус 115 – 100 мм Латунь (CW617N) Латунь
Затвор   1.4571 AISI 316 Ti
MB 14 Корпус 15 – 50 мм Латунь (CW617N) Латунь
Диск   1.4571 AISI 316 Ti


1) ASTM материал подобен EN материалу.
Обращайте внимание на различные физические и химические свойства!

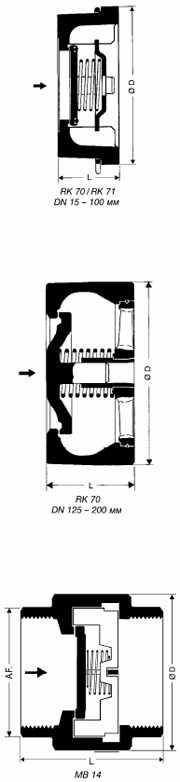

Размеры
  DN [мм] 15 20 25 32 40 50 65 80 100 125 150 200
  [дюйм] ½ ¾ 1 2 3 4 5 6 8
L [мм] 16 19 22 28 31,5 40 46 50 60 90 106 140
RK 70 D [мм] 40 47 56 72 82 95 115 132 152 184 209 264
RK 71 D [мм] 40 47 56 72 82 95 115 132 152 - - -
MB 14 L [мм] 49 49 61 61 72 72 - - - - - -
D [мм] 42 42 62 62 83 83 - - - - - -
A. F. [мм] 30 30 46 46 65 65 - - - - - -

Характеристики по давлению/температуре
Тип PN Номинальный размер DN МРД / МРТ / [бар] / [°С]
RK 70 6 15 – 100 мм 6 / -30 1.5 / 100 0.5 / 130
6 125 – 200 мм 6 / -10 1.5 / 100 0.5 / 130
RK 71 16 15 – 100 мм 16 / -60 14 / 200 13 / 250
MB 14 16 G ½ – G 2 16 / -60 14 / 200 13 / 250

Исполнения
Тип Седло Пружина Заземление
металл-
металл
EPDM FPM PTFE Без пружины Спец. пружина Пружина из нимоника
RK 70 пластик испол. RK 86
RK 71 X испол. RK 41 испол. RK 86 испол. RK 41
MB 14 X

X : стандарт. – : не поставляется.



Давления открытия

Перепады давления при нулевом объемном расходе.

RK 71 *)
DN Давление открытия [мбар]
Направление потока
Без пружины С пружиной
up.jpg up.jpg right.jpg down.jpg
15 2.5 10 7.5 5
20 2.5 10 7.5 5
25 2.5 10 7.5 5
32 3.5 12 8.5 5
40 4.0 13 9 5
50 4.5 14 9.5 5
65 5.0 15 10 5
80 5.5 16 10.5 5
100 6.5 18 11.5 5
RK 70 *)
DN Давление открытия [мбар]
Направление потока
Без пружины С пружиной
up.jpg up.jpg right.jpg down.jpg
15 0.4 7.8 7.4 7
20 0.4 7.8 7.4 7
25 0.4 7.8 7 32
32 0.5 9 8.5 8
40 0.5 9.5 9 8.5
50 0.6 9.7 9.1 8.5
65 0.7 10.4 9.7 9
80 0.8 11.6 10.8 10
100 0.9 12.3 11.4 10.5
125 2.0 9.0 7.0 5.0
150 2.5 10.0 7.5 5.0
200 2.5 10.0 7.5 5.0*)

*) RK 70, 71 не поставляются со специальными пружинами или без пружин.

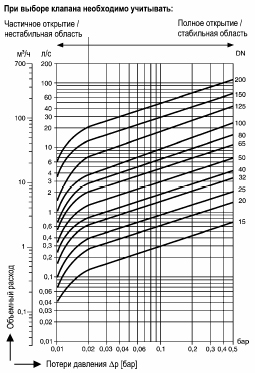

Графики потерь давления

Кривые на графике действительны для воды при темпера-туре 20 °С. Чтобы получить величину потери давления на клапане для других сред, необходимо рассчитывать расход эквивалентного объема воды и подставить его в график.
Указанные на графике значения применимы к пружинно-нагруженным клапанам с горизонтальным потоком среды. При вертикальной установке незначительные отклонения от значений на графике наблюдаются только в области частичного открытия.
RK 70, RK 71

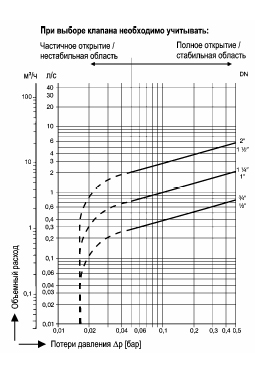

MB 14

Область применения
Тип PN
RK 41 16 Для жидкостей, газов, паров. Используется в качестве обратного клапана, пре-дотвращающего естественную циркуляцию, прерывателя вакуума, дыхательного клапана, донного клапана, предохранительного клапана, перепускного клапана или простого обратного клапана. RK41 особенно подходит для систем отопления, RK 44 и RK44S – для морской и питьевой воды, RK76 – для промышленных систем.
RK 44 16
RK 44S 16
RK 76 40

Материал корпуса
Тип Номинальный размер DN Стандарт EN Эквивалент ASTM 1)
RK 41 Корпус 15 – 100 мм Специальная латунь (CW710R) Специальная латунь
Диск   1.4571 AISI 316 Ti
Корпус 125 – 200 мм Серый чугун (EN-JL 1040) A126 Class B
Затвор   1.4006 A182 F6
RK 44 Корпус 15 – 100 мм Бронза (CC480 K-GS) B584 C90500
Диск   1.4571 AISI 316 Ti
Корпус 125 – 200 мм Серый чугун (EN-JL 1040) A126 Class B
Затвор   Бронза (CC480 K-GS) B584 C90500
RK 44S Корпус 15 – 100 мм Бронза (CC480 K-GS) B584 C90500
Диск   Бронза (CW352H)
Корпус 125 – 200 мм Бронза (CC483 K-GS) B505 C90700
Затвор   Бронза (CC480 K-GS) B584 C90500
RK 76 Корпус 15 – 100 мм 1.4107 A217-CA15
Диск   1.4571 AISI 316 Ti


1) ASTM материал подобен EN материалу.
Обращайте внимание на различные физические и химические свойства!

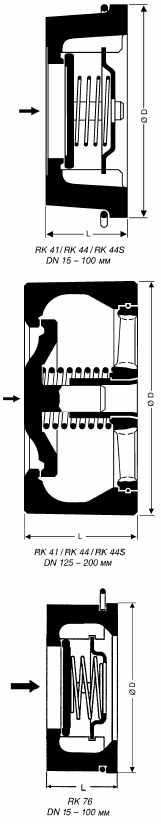

Размеры
  DN [мм] 15 20 25 32 40 50 65 80 100 125 150 200
  [дюйм] ½ ¾ 1 2 3 4 5 6 8
L [мм] 16 19 22 28 31,5 40 46 50 60 90 106 140
RK 41 D [мм] 40 47 56 72 82 95 115 132 152 184 209 264
RK 44 D [мм] 42 49 58 74 84 97 117 132 152 184 209 264
RK 44S D [мм] 42 49 58 74 84 97 117 132 152 184 209 264
RK 76 [мм] 45 55 65 75 85 98 118 134 154 - - -

Характеристики по давлению/температуре с седлом «металл-металл»
Тип PN Номинальный размер DN МРД / МРТ / [бар] / [°С]
RK 41 16 15 – 100 мм 16 / -60 14 / 200 13 / 250
16 125 – 200 мм 16 / -10 13 / 200 13 / 300
RK 44 16 15 – 100 мм 16 / -200 14 / 200 13 / 250
16 125 – 200 мм 16 / -10 14 / 200 13 / 250
RK 44S 16 15 – 200 мм 16 / -200 16 / 90 16 / 90
RK 76 40 / Cl 300 15 – 100 мм 49.6 / -10 35.8 / 200 31.6 / 300

Исполнения
Тип Седло Пружина Заземление
металл-
металл
EPDM (от –40 до 150 °С) 1) FPM (от –25 до 200 °С) 1) PTFE (от –190 до 250 °С) 1) Без пружины Спец. пружина Пружина из нимоника
RK 41 X O O O O - испол. RK 86
RK 44 X O O - O O -
RK 44S X O O - O - -
RK 76 X O O O O O O

1) Обращайте внимание на характеристики по давлению/температуре.
X : стандарт. – : не поставляется.



Давления открытия

Перепады давления при нулевом объемном расходе.

RK 41, RK 44, RK 76
DN Давление открытия [мбар]
Направление потока
Без пружины С пружиной
up.jpg up.jpg right.jpg down.jpg
15 2.5 10 7.5 5
20 2.5 10 7.5 5
25 2.5 10 7.5 5
32 3.5 12 8.5 5
40 4.0 13 9 5
50 4.5 14 9.5 5
65 5.0 15 10 5
80 5.5 16 10.5 5
100 6.5 18 11.5 5
125 12.5 35 22.5 10
150 14.0 38 24.0 10
200 13.5 37 23.5 10
RK 44S
DN Давление открытия [мбар]
Направление потока
Без пружины С пружиной
up.jpg up.jpg right.jpg down.jpg
15 2.5 25 22.5 20
20 2.5 25 22.5 20
25 2.5 25 22.5 20
32 3.5 27 23.5 20
40 4.0 28 24.0 20
50 4.5 29 24.5 20
65 5.0 30 25.0 20
80 5.5 31 25.5 20
100 6.5 33 26.5 20
125 12.5 35 22.5 10
150 14.0 38 24.0 10
200 13.5 37 23.5 10
