Обратные клапаны DISCO для промышленных систем и систем ОВК


Область применения
Тип PN
RK 86 40 / Class 300 Для жидкостей, газов, паров. Используется в качестве обратного клапана, предотвращающего естественную циркуляцию, прерывателя вакуума, дыхательного клапана, донного клапана, предохранительного клапана, перепускного клапана или простого обратного клапана. RK86A особенно подходит для низкотемпературных сред, агрессивных сред, питательной воды и других промышленных сред.
RK 86A 40 / Class 300

Материал корпуса
Тип Номинальный размер DN Стандарт EN Эквивалент ASTM 1)
RK 86 Корпус 15 – 100 мм Хромированная сталь, 1.4317 A 743-CA6-NM
Диск   1.4571 AISI 316 Ti
Корпус 125 – 200 мм GP240GH (1.0619) A 216 WCB
Затвор   1.4006 A 182 F6
RK 86A Корпус 15 – 200 мм 1.440 A 315 CF 8M
Диск / затвор   1.4571 AISI 316 Ti


1) ASTM материал подобен EN материалу.
Обращайте внимание на различные физические и химические свойства!

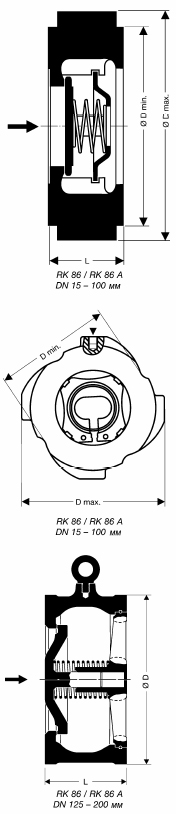

Размеры
Номинальный размер DN [мм] 15 20 25 32 40 50 65 80 100 125 150 200
[дюйм] ½ ¾ 1 2 3 4 5 6 8
Монтажные размеры [мм] L 16 19 22 28 31,5 40 46 50 60 90 106 140
Æ Dmin 44 53 64 73 83 96 110 128 151 - - -
Æ Dmax 67 76 82 93 104 118 136 158 186 - - -
Æ D Class 125/150 - - - - - - - - - 194 220 275
PN 10/16 - - - - - - - - - 194 220 275
PN 25 - - - - - - - - - 194 226 286
PN 40 - - - - - - - - - 194 226 293
Class 300 - - - - - - - - - 216 251 308
Вес [кг] 0.27 0.38 0.52 0.8 1.12 1.78 2.43 3.37 5.34 11 14 25

Характеристики по давлению/температуре
Тип PN Номинальный размер DN МРД / МРТ / [бар] / [°С]
RK 86 40 / Class 300 15 – 100 мм 51 / -10 43.9 / 200 36.9 / 350
40 / Class 300 125 – 200 мм 51 / -10 43.9 / 200 34.5 / 400
RK 86A 40 / Class 300 15 – 200 мм 49.6 / -200 35.8 / 200 24 / 550
Исполнения
Тип Седло Пружина Заземление
металл-
металл
EPDM (от –40 до 150 °С) FPM (от –25 до 200 °С) PTFE (от –190 до 250 °С) 1) Без пружины Спец. пружина Пружина из нимоника 2)
RK 86 X O O O O O O X
RK 86A X O O O O O O X

1) Обращайте внимание на характеристики по давлению/температуре.
2) Требуется для температур выше 300 °С.
X : стандарт. O : опция. - : не поставляется.



Давления открытия

Перепады давления при нулевом объемном расходе.

RK 86, 86А
DN Давление открытия [мбар]
Направление потока
Без пружины С пружиной
up.jpg up.jpg right.jpg down.jpg
15 2.5 10 7.5 5
20 2.5 10 7.5 5
25 2.5 10 7.5 5
32 3.5 12 8.5 5
40 4.0 13 9 5
50 4.5 14 9.5 5
65 5.0 15 10 5
80 5.5 16 10.5 5
100 6.5 18 11.5 5
125 12.5 35 22.5 10
150 14.0 38 24.0 10
200 13.5 37 23.5 10

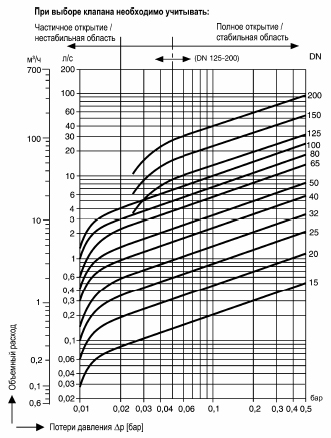

Графики потерь давления

Кривые на графике действительны для воды при темпера-туре 20 °С. Чтобы получить величину потери давления на клапане для других сред, необходимо рассчитывать расход эквивалентного объема воды и подставить его в график.
Указанные на графике значения применимы к пружинно-нагруженным клапанам с горизонтальным потоком среды. При вертикальной установке незначительные отклонения от значений на графике наблюдаются только в области частичного открытия.
RK 70, RK 71



Область применения
Тип PN
RK 16A 40 / Class 300 Для жидкостей, газов, паров. Используется в качестве прерывателя вакуума, дыхательного клапана, донного клапана, предохранительного клапана, пере-пускного клапана или простого обратного клапана. RK16A и RK16C особенно подходят для низкотемпературных сред и агрес-сивных сред. RK49 – для высоких давлений и температур.
RK 16С 40 / Class 300
RK 49 160

Материал корпуса
Тип Номинальный размер DN Стандарт EN Эквивалент ASTM 1)
RK 16A Корпус 15 – 100 мм 1.4571 AISI 316 Ti
Диск   1.4571 AISI 316 Ti
RK 16C Корпус 15 – 100 мм 2.4610 Хастеллой C
Диск   2.4610 Хастеллой C
RK 49 Корпус 15 – 65 мм 1.4581 A351 CF8
Диск   1.4986 -
Корпус 80 – 200 мм 1.7357 A217 WC6
Затвор   1.4922 -

1) ASTM материал подобен EN материалу.
Обращайте внимание на различные физические и химические свойства!

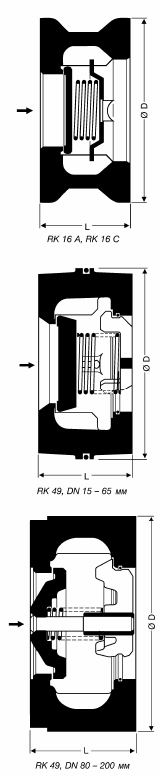

Размеры
  DN [мм] 15 20 25 32 40 50 65 80 100 125 150 200
  [дюйм] ½ ¾ 1 2 3 4 5 6 8
L [мм] 25 31,5 35,5 40 45 56 63 71 80 110 125 160
RK 16A D [мм] 52 63 72 81 93 108 128 143 163 1)
169 1)
RK 16C D [мм] 52 63 72 81 93 108 128 143 163 1)
169 1)
RK 49 D [мм] 54 63 74 84 95 110 130 147 173 209 245 301

1) PN 10/16
2) PN 25/40


Характеристики по давлению/температуре с седлом «металл-металл»
Тип PN Номинальный размер DN МРД / МРТ / [бар] / [°С]
RK 16A 40 / Class 300 15 – 100 мм 49.6 / -200 35.8 / 200 24 / 550
RK 16C 40 / Class 300 15 – 100 мм 49.6 / -200 35.8 / 200 29.3 / 400
RK 49 160 15 – 65 мм 160 / -10 136.5 / 200 110.8 / 550
80 – 200 мм 160 / -10 160 / 200 55.3 / 530

Исполнения
Тип Седло Пружина Заземление
металл-
металл
EPDM (от –40 до 150 °С) 1) FPM (от –25 до 200 °С) 1) PTFE (от –190 до 250 °С) 1) Без пружины Спец. пружина Пружина из нимоника
RK 16A X O O O O O O O
RK 16C X - - - O - - O
RK 49 X - - - O - X O

1) Обращайте внимание на характеристики по давлению/температуре.
2) Требуется для температур выше 300 °С стандарт.
X : стандарт. O : опция. - : не поставляется.



Давления открытия

Перепады давления при нулевом объемном расходе.

RK 16A
DN Давление открытия [мбар]
Направление потока
Без пружины С пружиной
up.jpg up.jpg right.jpg down.jpg
15 2.5 10 7.5 5
20 2.5 10 7.5 5
25 2.5 10 7.5 5
32 3.5 12 8.5 5
40 4.0 13 9 5
50 4.5 14 9.5 5
65 5.0 15 10 5
80 5.5 16 10.5 5
100 6.5 18 11.5 5
RK 16C
DN Давление открытия [мбар]
Направление потока
Без пружины С пружиной
up.jpg up.jpg right.jpg down.jpg
15 2.5 25 22.5 20
20 2.5 25 22.5 20
25 2.5 25 22.5 20
32 3.5 27 23.5 20
40 4.0 28 24.0 20
50 4.5 29 24.5 20
65 5.0 30 25.0 20
80 5.5 31 25.5 20
100 6.5 33 26.5 20
RK 49
DN Давление открытия [мбар]
Направление потока
Без пружины С пружиной
up.jpg up.jpg right.jpg down.jpg
15 16.5 73 56.5 40
20 17.5 74 57.0 40
25 18.0 76 58.0 40
32 18.0 76 58.0 40
40 19.5 79 59.5 40
50 22.0 84/td> 62.0 40
65 23.0 87 63.0 40
80 17.5 75 57.5 40
100 20.0 80 60.0 40
125 23.0 86 63.0 40
150 24.0 88 64.0 40
200 29.0 98 69.0 40
