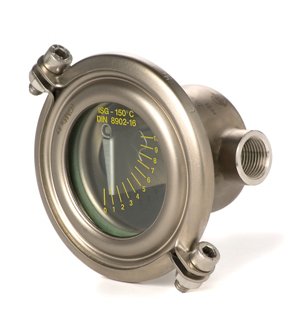

Смотровое стекло DA 6.00 - 6.30

DA 6.00 без индикатора для визуального контроля потока.
Установочное положение: в любом положении

DA 6.10 с внутренним индикатором в виде флажка, для постоянного направления потока.
Имеют шкалу, градуированную от 1 до 10. Типоразмеры G 1/2 - 1 и DN 15 – 25 в стандартном исполнении поставляются с флажком без возвратной пружины, однако её установка возможна по требованию. Остальные типоразмеры в стандартном исполнении поставляются с возвратной пружиной.

Установочное положение:
  • с возвратной пружиной: в любом положении;
  • без возвратной пружины: на горизонтальный трубопровод с флажком в нижнем положении, на вертикальный трубопровод с направлением потока снизу-вверх.

DA 6.12 с внешним индикатором в виде стрелки, для постоянного направления потока.
Используется для малопрозрачных или непрозрачных жидкостей и имеют шкалу, градуированную от 1 до 10. Типоразмеры G 1/2 - 1 и DN 15 – 25 в стандартном исполнении поставляются с флажком без возвратной пружины, однако её установка возможна по требованию. Остальные типоразмеры в стандартном исполнении поставляются с возвратной пружиной.

Установочное положение:
  • с возвратной пружиной: в любом положении;
  • без возвратной пружины: на горизонтальный трубопровод с флажком в нижнем положении, на вертикальный трубопровод с направлением потока снизу-вверх.

DA 6.30 внутренним индикатором в виде крыльчатки, для постоянного направления потока.
Используется для небольших скоростей потока (до 1 м/с).

Установочное положение: в любом положении.
Детали корпуса соединены между собой с помощью хомутов с двумя болтовыми соединениями. Вследствие этого техническое обслуживание производится быстро и не требует применения специальных инструментов.

Стандарт:
  • полностью из нержавеющей стали;
  • быстросъёмное хомутовое соединение корпуса.
Опции:
  • различные материалы уплотнений в зависимости от свойств рабочей среды;
  • специальные типы присоединений: фланцы по ANSI, ГОСТ, JIS; под приварку, асептические типы и другие по запросу;
  • специальные исполнения по запросу.
Руководство по эксплуатации, общие технические требования и требования по технике безопасности должны быть соблюдены. Все величины давлений указаны в избыточных единицах, если не указано иное. Право на внесение технических изменений сохранено.
