Москва, ул. Краснобогатырская, 89с1Двусторонний шиберный затвор Orbinox серии EB с пневмоприводом двойного действия, DN 50–800
Составляющие механизма пневмопривода двойного действия:
- алюминиевый корпус;
- шток из нержавеющей стали;
- поршень из стали с покрытием из нитрила.
Рабочее давление воздуха, МПа: 0,35–1,0. Для затворов с пневмоприводом установленных в горизонтальном положении стандартно U-образные поддерживающие пластины.
Опции:
- анодированный корпус;
- подбор пневмопривода в зависимости от давления воздуха;
- корпус из нержавеющей стали;
- ручной дублер;
- стопоры для регулирования.
Дополнительно (на заказ):
- позиционеры;
- соленоидные клапаны;
- регулятор расхода;
- установки воздухоподготовки.
Стандартно фланцевое присоединение, PN 1,0 МПа. Длина несквозного болта выбирается в зависимости от толщины ответного фланца.

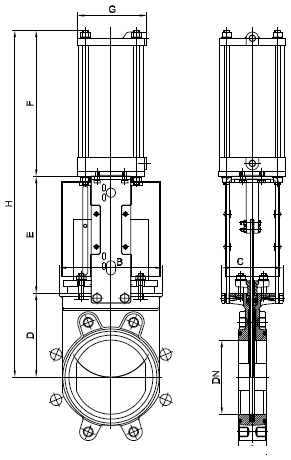

Основные параметры
| Размеры, (мм) | Масса, (кг) | Стандарт. цилиндр | Канал подачи воздуха | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | А | B | C | D | E | F | G | H | (∅ / ход) | ||
| 50 | 43 | 113 | 124 | 105 | 129 | 178 | 115 | 412 | 9 | С 100 / 54 | 1/4" G |
| 65 | 46 | 128 | 124 | 115 | 146 | 193 | 115 | 454 | 10 | С 100 / 69 | 1/4" G |
| 80 | 46 | 143 | 124 | 124 | 162 | 211 | 115 | 497 | 11 | С 100 / 84 | 1/4" G |
| 100 | 52 | 162 | 124 | 140 | 187 | 231 | 115 | 558 | 13,5 | С 100 / 104 | 1/4" G |
| 125 | 56 | 181 | 124 | 150 | 211 | 231 | 140 | 632 | 19 | С 125 / 129 | 1/4" G |
| 150 | 56 | 209 | 124 | 170 | 237 | 296 | 140 | 703 | 22 | С 125 / 154 | 1/4" G |
| 200 | 60 | 263 | 142 | 205 | 309 | 358 | 175 | 872 | 47 | С 160 / 204 | 1/4" G |
| 250 | 68 | 315 | 142 | 250 | 364 | 428 | 220 | 1042 | 58 | С 200 / 254 | 3/8" G |
| 300 | 78 | 370 | 142 | 290 | 414 | 478 | 220 | 1182 | 84 | С 200 / 304 | 3/8" G |
| 350 | 78 | 420 | 197 | 325 | 500 | 549 | 277 | 1387 | 130 | С 250 / 354 | 3/8" G |
| 400 | 102 | 478 | 197 | 360 | 550 | 599 | 277 | 1509 | 181 | С 250 / 404 | 3/8" G |
| 450 | 114 | 530 | 270 | 410 | 598 | 680 | 382 | 1688 | 235 | С 300 / 454 | 1/2" G |
| 500 | 127 | 584 | 270 | 450 | 658 | 730 | 382 | 1838 | 302 | С 300 / 504 | 1/2" G |
| 600 | 110 | 726 | 270 | 510 | 758 | 830 | 382 | 2098 | 315 | С 300 / 607 | 1/2" G |
| 700 | 110 | 890 | 380 | 601 | 875 | 985 | 444 | 2461 | 480 | С 350 / 713 | 3/4" G |
| 800 | 110 | 1012 | 320 | 695 | 974 | 1085 | 444 | 2754 | 585 | С 350 / 813 | 3/4" G |
