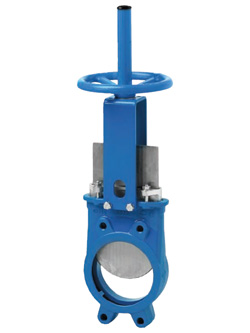

Межфланцевый шиберный (ножевой) затвор EX, Ду 50-1200*, Ру 2-10

Межфланцевый шиберный (ножевой) затвор EX, Ду 50-1200*, Ру 2-10

Конструкция корпуса и седлового уплотнения одностороннего ножевого затвора типа ЕХ исключает возможность засорения затвора взвешенными твердыми частицами и позволяет использовать данную арматуру в таких отраслях промышленности, как:

  • Целлюлозно-бумажная промышленность
  • Очистные сооружения
  • Пищевая промышленность
  • Горнодобывающая промышленность
  • Энергетика
  • Химическая промышленность
  • и так далее

Стандартно фланцевое присоединение, Ру 10. Длина несквозного болта выбирается в зависимости от толщины ответного фланца.

Установка шиберного затвора:

Направление потока должно совпадать с направлением стрелки на корпусе. Рекомендуется устанавливать затвор вертикально на горизонтальном трубопроводе.

Стандартное фланцевое присоединение, PN 1,0 МПа. Длина несквозного болта выбирается в зависимости от толщины ответного фланца.

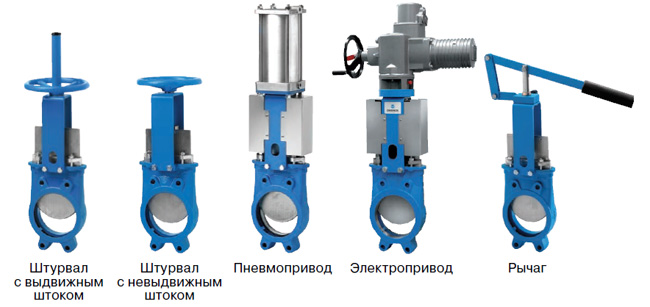

Односторонний шиберный затвор серии EX с электроприводом
Односторонний шиберный затвор серии EX со штурвалом (невыдвижной шток)
Односторонний шиберный затвор серии EX с рычагом
Односторонний шиберный затвор серии EX с пневмоприводом двойного действия
Односторонний шиберный затвор серии EX с редуктором (выдвижной шток — стандарт)
Односторонний шиберный затвор серии EX со штурвалом (выдвижной шток — стандарт)

Опросный лист для заказа шиберных задвижек

Таблица зависимости максимально допустимого давления от диаметра затвора

DN, (мм) Максимальное рабочее давление, (МПа)
50–250 1,0
300–400 0,6
450 0,5
500-600 0,4
700-1200 0,2

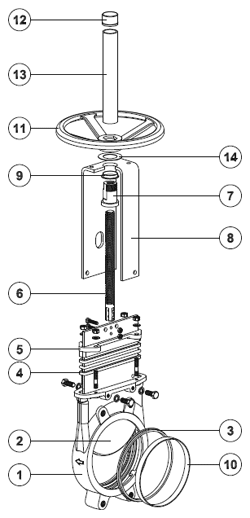

Спецификация


Чугун
Нержавеющая сталь
1. Корпус
GG-25
CF8M
2. Нож
AISI 304
AISI 316
3. Седловое уплотнение
металл или EPDM
4. Уплотнение
Хлопковое волокно
Синтетическое волокно из PTFE
с кольцом из EPDM
5. Крышка сальника
Ду 50-300 – алюминий
Ду 350-1000 – ковкий чугун
CF8M
6. Шток
AISI 303
7. Грузовая гайка
Латунь
8. Бугель
Углеродистая сталь с эпоксидным покрытием
9. Втулка
Полиамид
10. Фиксирующее кольцо
AISI 304
AISI 316
11. Штурвал
Ø 310 мм : ковкий чугун/Ø  410 : GG-25 (серый чугун)
12. Колпачок
Пластик
13. Защита штока
Углеродистая сталь с эпоксидным покрытием
14. Фрикционная прокладка
Латунь

Примечание: * Затворы большего диаметра поставляются на заказ

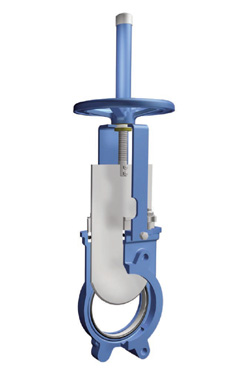

Описание шиберного (ножевого) затвора Orbinox типа ЕХ

Корпус
Межфланцевый, цельнолитой из серого чугуна или нержавеющей стали. Предусмотрены ребра жесткости на больших диаметрах для усиления прочности конструкции. Отлитые совместно с корпусом направляющие ножа обеспечивают надежное закрытие затвора, а также бесшумную и плавную работу. Полнопроходное исполнение обеспечивает высокую пропускную способность и минимальные потери давления. Внутренняя конструкция затвора исключает накопление посторонних частиц, затрудняющих закрытие.

Нож
Cтандартное исполнение из нержавеющей стали. Нож отполирован с обеих сторон для предотвращения защемления и повреждения седла. Специальная конструкция ножа исключает возможность защемления между ножом и уплотнением механических частиц, мешающих полному закрытию затвора. По запросу материал ножа может быть изменен.

Седловое уплотнение
Уникальная конструкция позволяет легко закрепить седловое уплотнение в корпусе задвижки с помощью фиксирующего кольца из нержавеющей стали. Кроме стандартного уплотнения из EPDM под заказ поставляются седловые уплотнения из материалов Viton, PTFE и т. д. для специфических условий применения.

Уплотнение по корпусу
Долговечное уплотнение из нескольких витков плетеного синтетического волокна с PTFE. Возможно исполнение плетеного уплотнителя из различных материалов, в том числе и для специфических условий применения. Легкий доступ к механизму затяжки сальника и простота его обслуживания обеспечивают герметичность уплотнения.

Шток
Стандартное исполнение из нержавеющей стали обеспечивает высокую коррозионную стойкость и долговечность штока. Для затворов с выдвижным штоком предусмотрен защитный кожух, предназначенный для защиты штока от пыли.

Управление
Возможны варианты комплектации затвора штурвалом (выдвижной и невыдвижной шток), рычагом, редуктором, пневмоприводом и электроприводом.

Бугель
Материал – углеродистая сталь с эпоксидным покрытием (на заказ возможна комплектация бугелем из нержавеющей стали). Компактная конструкция обеспечивает прочность бугеля даже при больших нагрузках.

Эпоксидное покрытие
Эпоксидное покрытие частей и корпусов всех ножевых затворов как из чугуна, так и из углеродистой стали обеспечивает высокую коррозионную стойкость, а также высокоэстетичный вид затвора. Стандартный цвет шиберных (ножевых)



Управление шиберными (ножевыми) затворами Orbinox типа ЕХ




Ручное:
  • штурвал (с выдвижным или невыдвижным штоком);
  • цепной;
  • рычажный;
  • конический редуктор.
Сервоприводы:
  • электрический;
  • пневматический;
  • гидравлический.
Аксессуары:
  • механические ограничители;
  • устройства блокировки;
  • ручные дублеры;
  • соленоидные клапаны;
  • позиционеры;
  • концевые выключатели;
  • бесконтактные выключатели;
  • удлинения штока.



Температурные характеристики шиберных (ножевых) затворов Orbinox типа ЕХ

Седловое уплотнение

Материал Максимальная температура, (°С)     Применение
Металл/металл 250 Высокотемпературные среды
EPDM 120 Слабоагрессивные среды
Nitril (N) 120 Нефтепродукты
Viton (V) 200 Химические реагенты и высокотемпературные среды
Silicon (S) 200 Пищевые продукты и высокотемпературные среды
PTFE (T) 250 Коррозионные среды



Уплотнение по корпусу

Материал Максимальная температура, (°С) Кислотность, (рН)
Плетеное синтетическое волокно + PTFE (ST) 240 2-13
PTFE плетеный (ТН) 260 0-14
Графит (GR) 600 0-14
Керамическое волокно (FC) 1200 -



Типы седловых уплотнений шиберных (ножевых) затворов Orbinox типа ЕХ

Металл/металл

Области применения:
  • высокотемпературные среды;
  • среды с высокой плотностью;
  • при отсутствии необходимости в полной герметичности.







Уплотнение тип «Б» (металл/металл)

Области применения:

  • высокотемпературные среды;
  • среды с высокой плотностью;
  • при отсутствии необходимости в полной герметичности;
  • специальная конструкция, не требующая разбора затвора для монтажа уплотнения.







Конусный дефлектор «С»

Области применения:

  • предотвращает повреждение седла частицами абразивной среды;
  • возможно исполнение из различных материалов: AISI 316, нихард (белый чугун, легированный хромом и никелем) и т. д.
При установке данного типа уплотнения строительная длина затвора увеличится на: DN 50-250: 9 мм DN 300-600: 12 мм Уплотнения данного типа для затворов большего диаметра поставляются на заказ.





Упругое уплотнение тип «А»

  • стандартное уплотнение из упругого материала;
  • температурное ограничение в зависимости от применяемого материала – проконсультируйтесь с нашими специалистами;
  • сменное фиксирующее кольцо.







Уплотнение тип «Б» (упругое)

ограничение температуры транспортируемой среды в зависимости от материала уплотнения;
крепление с помощью сменного фиксирующего кольца. Возможно исполнение кольца из: AISI 316, нихард (белый чугун, легированный хромом и никелем) и т. д.
