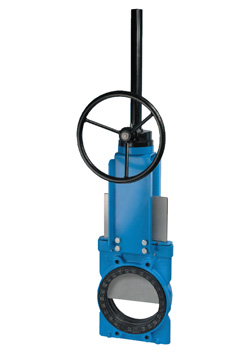

Межфланцевый шиберный (ножевой) затвор VG

Двухседельная конструкция межфланцевого шиберного (ножевого) затвора типа VG обеспечивает надежное перекрытие потока в двух направлениях и подходит для перекрытия потока при транспортировке абразивной суспензии в таких отраслях промышленности, как:
  • горнодобывающая промышленность;
  • металлургическая промышленность.
Подбор данного типа затвора осуществляется специалистами компании ИРИМЭКС исключительно по опросным листам.

Опросный лист для заказа шиберных задвижек

Стандартно фланцевое присоединение, PN 1,0 МПа.

Таблица зависимости максимально рабочего давления от диаметра затвора
DN, (мм) Рабочее давление, (МПа)
50-400 1,0
450-600 0,6
750-900 0,5

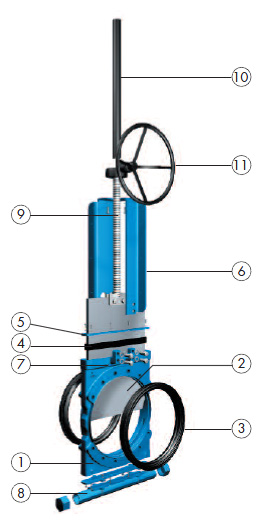

Спецификация

  Чугун
1. Корпус GGG 40
2. Нож AISI 304
3. Манжета Каучуковая резина
4. Уплотнение по корпусу EPDM
5. Крышка сальника Углеродистая сталь (1.0044) c эпоксидным покрытием
6. Бугель Углеродистая сталь (1.0044) c эпоксидным покрытием
7. Ниппель для смазки Оцинкованная углеродистая сталь
8. Грязевой щиток (доп. опция) Углеродистая сталь (1.0044) c эпоксидным покрытием
9. Шток AISI 430 (1.4016)
10. Защита штока Углеродистая сталь (1.0044) c эпоксидным покрытием
11. Редуктор




Описание затвора серии VG

Корпус

Межфланцевый, цельнолитой из серого чугуна.

Предусмотрены ребра жесткости на больших диаметрах для усиления конструкции.

Нож

Cтандартное исполнение из нержавеющей стали.

Нож отполирован с обеих сторон для предотвращения защемления и повреждения седла.

Специальная конструкция ножа позволяет легко отделить седловые уплотнения друг от друга при закрытии затвора, обеспечивает длительный срок службы седлового уплотнения/манжеты.

Седловое уплотнение/манжета

Седловое уплотнение (манжета) изготовлено из высокопрочной, долговечной каучуковой резины, армированной нержавеющей проволокой.

Два седловых уплотнения/манжеты находятся в постоянном контакте друг с другом, когда затвор открыт. Отсутствие зазора между седловыми уплотнениями позволяет избежать износа кромки седлового уплотнения и препятствует накоплению твердых частиц.

При открытии и закрытии затвора седловое уплотнение/манжета препятствует попаданию среды на внутренние части корпуса затвора.

Данная конструкция позволяет легко заменять манжету и монтировать данный затвор между ответными фланцами без использования уплотнительных материалов.

Уплотнение по корпусу

Долговечное уплотнение из EPDM. Возможно исполнение плетеного уплотнителя из различных материалов, в том числе и для специфических условий применения.

Легкий доступ к механизму затяжки сальника и простота его обслуживания обеспечивают герметичность уплотнения.

Шток

Стандартное исполнение из нержавеющей стали обеспечивает высокую коррозионную стойкость и долговечность штока.

Для затворов с выдвижным штоком предусмотрен защитный кожух, предназначенный для защиты штока от пыли.

Бугель

Материал – углеродистая сталь с эпоксидным покрытием (на заказ возможна комплектация бугелем из нержавеющей стали).

Компактная конструкция обеспечивает прочность бугеля даже при больших нагрузках.


Эпоксидное покрытие

Эпоксидное покрытие частей и корпусов всех ножевых затворов как из чугуна, так и из углеродистой стали обеспечивает высокую коррозионную стойкость, а также высокоэстетичный вид затвора.

Стандартный цвет шиберных (ножевых) затворов Orbinox – синий.


Дополнительные опции затвора серии VG

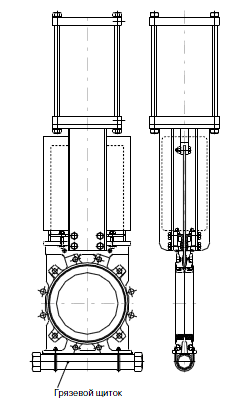

Грязевой щиток

Позволяет предотвратить утечку рабочей среды в атмосферу в течение всего цикла работы затвора.

Материалы

Возможно исполнение затворов из различных материалов: высокопрочный чугун, углеродистая сталь, легированная сталь (AISI 316L, 317 и т. д.), специальные сплавы (хастелой – жаропрочный сплав на никелевой основе, 254SMO и т. д.) и титан.

Производство нестандартных затворов

АО "ИРИМЭКС" поставляет затворы на нестандартные параметры: большие диаметры и/или давления, нестандартные материалы, специальная конструкция.

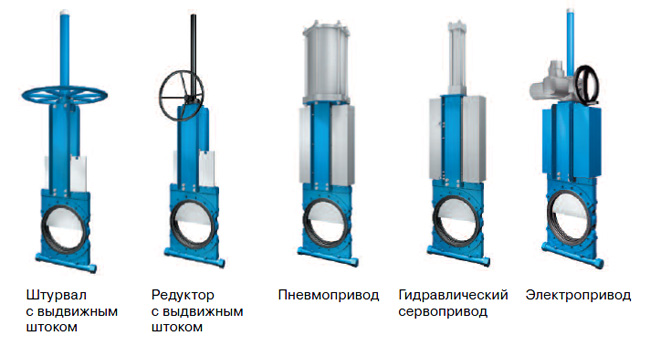

Управление затворами серии VG

Ручное:
  • штурвал (с выдвижным или невыдвижным штоком);
  • цепной;
  • рычажный;
  • конический редуктор.
Сервоприводы:
  • электрический;
  • пневматический двойного действия;
  • пневматический одностороннего действия*: с возвратной пружиной (DN 50-200) / с демпферной емкостью (DN 250-1200);
  • гидравлический.
Аксессуары:
  • механические ограничители;
  • устройства блокировки;
  • ручные дублеры;
  • соленоидные клапаны;
  • позиционеры;
  • концевые выключатели;
  • бесконтактные выключатели;
  • удлинения штока;
  • напольная опора.

Типы седловых уплотнений затворов серии VG
Двустороннее уплотнение/манжета, двухседельная конструкция. Легко заменяемые литые эластомерные манжеты гарантируют герметичное уплотнение относительно друг друга, когда затвор открыт (обеспечивая полный проход и защиту металлических частей), и относительно ножа, когда затвор закрыт.

Температурные характеристики уплотнений затворов серии VG

Седловое уплотнение
Материал Максимальная температура, (°С) Применение
Каучуковая резина 75 Основное
EPDM 120 Слабоагрессивные среды
Неопрен 90 Нефтепродукты и растворители
Хлорбутилкаучук 125 Высокая температура
Нитрил 120 Масла, гидрокарбонат

Примечание: все типы уплотнений армированы проволокой из нерж. стали

Уплотнение по корпусу

Материал Максимальная температура, (°С) Кислотность, (рН)
EPDM 120
Примечание: все типы уплотнений дополнительно комплектуются уплотнительным кольцом из такого же материала, за исключением уплотнений типа TH. Стандартное уплотнение – EPDM.
