Оборудование для расфасовки битумов

Компания "ИРИМЭКС" представляет Вам продукцию своего партнера - Sandvik Process Systems (Сандвик Технологические Системы).

Sandvik Process Systems (Сандвик Технологические Системы) - это одна из шести отраслевых фирм шведского концерна SANDVIK .

Основным направлением деятельности отделения Сандвик Технологические Системы является проектирование и изготовление технологического оборудования для нефтеперерабатывающей, химической и некоторых других отраслей промышленности.

В последнее время на передний план в общем объеме производства вышли кристаллизаторы/грануляторы, позволяющие оптимизировать процесс затвердевания разнообразных химических продуктов и достигнуть наилучшего товарного вида готовой продукции.

Разработан ряд дозирующих устройств, позволяющих получать на выходе с ленточного конвейера-охладителя равномерные, практически беспыльные частицы продукта.

Дозирующие устройства адаптированы для работы с самыми разнообразными по своим физико-химическим характеристикам веществам, и области их применения постоянно расширяются.

Sandvik имеет многолетний опыт использования технологий, базирующихся на применении стальных конвейерных лент для обеспечения непрерывных производственных процессов. Разнообразные дозирующие устройства в совокупности с уникальным ленточным конвейером-охладителем образовали наболее универсальную и перспективную систему кристаллизации. Сегодня сотни линий Сандвик работают на химических и нефтеперерабатывающих заводах по всему миру. Области применения данной технологии постоянно расширяются благодаря способности оперативного обеспечения заказчиков необходимым оборудованием и обслуживанием в любой точке мира, а также возможности тестирования новых продуктов в нескольких тест-центрах.

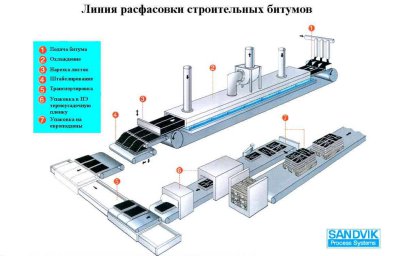

Краткое описание технологического процесса

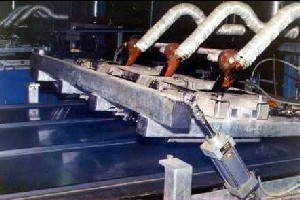

Охлаждение битума осуществляется на конвейере-охладителе производительностью до 4,2 т/ч. При необходимости обеспечения более высоких производительностей, 2 или 3 линии охлаждения устанавливаются параллельно. Жидкий битум при помощи дозирующих устройств, выполненных в виде переливных ванн, подается на стальную ленту, являющуюся основным элементом конвейера-охладителя. Стальная лента снабжена четырьмя ограничительными планками, таким образом на ленте образуются 3 полосы продукта шириной около 400 мм и толщиной слоя приблизительно 10 мм. Подача битума осуществляется дозировочными насосами. Для каждой производственной полосы предусмотрен 1 дозировочный насос, т.е. для каждого конвейера-охладителя - 3 шт., которые имеют совместный привод с регулируемой передачей.

Для снижения адгезии битума к стальной ленте, перед подачей битума лента автоматически смазывается разделительным средством (3% мыльный раствор, силиконовое масло или др.). Таким образом, после затвердевания битум легко снимается со стальной ленты.

Образующееся в процессе охлаждения битума тепло отводится через поверхность стальной ленты и поглощается охлаждающей водой, разбрызгиваемой через форсунки на ее внутреннюю поверхность. Высокая теплопроводность ленты SANDVIK 1200SA (1.4310; AISI 301) обеспечивает высокоэффективный отвод тепла. Конструкция конвейера-охладителя рассчитана таким образом, что полностью исключается возможность контакта продукта с охлаждающей водой. Охлаждающая вода собирается во встроенных в конвейер-охладитель поддонах, откуда поступает в накопительную емкость для последующего охлаждения в холодильном агрегате.

Конвейер-охладитель по всей длине закрыт герметичным кожухом, снабженным вытяжным вентилятором.

Охлажденные битумные полосы нарезаются на участки длиной ок. 800 мм и затем укладываются друг на друга до образования битумного блока заданной толщины.Затем блоки битума поступают на поперечный транспортер.

На следующем этапе битумные блоки автоматически оборачиваются в полиэтиленовую термоусадочную пленку и поступают в термоусадочную камеру.После чего упакованные блоки подаются по роликовому конвейеру к установке для укладки на поддоны.

Таким образом, в течение 20-30 минут с момента подачи жидкого битума цех готов к отгрузке упакованного поддона с битумными блоками соответствующими по типу упаковки наивысшим европейским стандартам.

Преимущества технологии SANDVIK:

  • широкий диапазон регулировки производительности
  • безопасность в эксплуатации
  • быстрый пуск/остановка
  • не требуются большие фундаменты и гидравлические устройства
  • конечный продукт удобен в транспортировке и применении
  • низкие расходы по обслуживанию




Для правильного подбора оборудования и подготовки технико-коммерческого предложения требуется заполнить опросный лист и отправить его в наш адрес по факсу (495) 783-6073, -74 или электронной почте: info@irimex.ru
