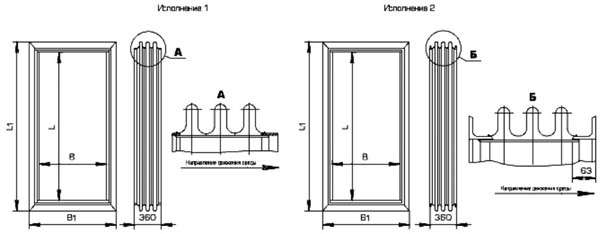

Трехлинзовый прямоугольный компенсатор ПГВУ





Обозначение компенсатора с одноволновым профилем линз по ПГВУ 248-86

Обозначение компенсатора с двухволновым профилем линз по ПГВУ 248-86

Проход условный BxL

B

B1

L

L1

Жесткость линз компенсатора, Ксж, кН/мм (кгс/мм)

01 ПГВУ 248-86

50 ПГВУ 248-86

300х400

308

475

408

575

0,26 (26)

02 ПГВУ 248-86

51 ПГВУ 248-86

300х500

308

475

508

675

0,30 (30)

03 ПГВУ 248-86

52 ПГВУ 248-86

300х600

308

475

608

775

0,34 (34)

04 ПГВУ 248-86

53 ПГВУ 248-86

400х500

408

575

508

675

0,34 (34)

05 ПГВУ 248-86

54 ПГВУ 248-86

400х600

408

575

608

775

0,37 (37)

06 ПГВУ 248-86

55 ПГВУ 248-86

400х800

408

575

808

975

0,45 (45)

07 ПГВУ 248-86

56 ПГВУ 248-86

500х600

508

675

608

775

0,40 (40)

08 ПГВУ 248-86

57 ПГВУ 248-86

500х800

508

675

808

975

0,48 (48)

09 ПГВУ 248-86

58 ПГВУ 248-86

500х1000

508

675

1008

1175

0,55 (55)

10 ПГВУ 248-86

59 ПГВУ 248-86

600х800

608

775

808

975

0,52 (52)

11 ПГВУ 248-86

60 ПГВУ 248-86

600х1000

608

775

1058

1175

0,59 (59)

12 ПГВУ 248-86

61 ПГВУ 248-86

600х1200

608

775

1208

1375

0,66 (66)

13 ПГВУ 248-86

62 ПГВУ 248-86

800х1000

808

975

1008

1175

0,66 (66)

14 ПГВУ 248-86

63 ПГВУ 248-86

800х1200

808

975

1208

1375

0,74 (74)

15 ПГВУ 248-86

64 ПГВУ 248-86

800х1600

808

975

1608

1775

0,88 (88)

16 ПГВУ 248-86

65 ПГВУ 248-86

1000х1200

1008

1175

1208

1375

0,80 (80)

17 ПГВУ 248-86

66 ПГВУ 248-86

1050х1350

1058

1225

1358

1525

0,88 (88)

18 ПГВУ 248-86

67 ПГВУ 248-86

1000х1600

1008

1175

1608

1775

0,95 (95)

19 ПГВУ 248-86

68 ПГВУ 248-86

1000х2000

1008

1175

2008

2175

1,01 (110)

20 ПГВУ 248-86

69 ПГВУ 248-86

1200х1600

1208

1375

1608

1775

1,00 (100)

21 ПГВУ 248-86

70 ПГВУ 248-86

1200х2000

1208

1375

2008

2175

1,20 (120)

22 ПГВУ 248-86

71 ПГВУ 248-86

1200х2400

1208

1375

2408

2575

1,32 (132)

23 ПГВУ 248-86

72 ПГВУ 248-86

1500х2750

1508

1675

2758

2925

1,50 (150)

24 ПГВУ 248-86

73 ПГВУ 248-86

1600х2000

1608

1775

2008

2175

1,32 (132)

25 ПГВУ 248-86

74 ПГВУ 248-86

1600х2400

1608

1775

2408

2575

1,46 (146)

26 ПГВУ 248-86

75 ПГВУ 248-86

1600х3200

1608

1775

3208

3375

1,75 (175)

27 ПГВУ 248-86

76 ПГВУ 248-86

2000х2400

2008

2175

2408

2575

1,60 (160)

28 ПГВУ 248-86

77 ПГВУ 248-86

2000х3200

2008

2175

3208

3375

1,90 (190)

29 ПГВУ 248-86

78 ПГВУ 248-86

2000х4000

2008

2175

4008

4175

2,10 (210)

30 ПГВУ 248-86

79 ПГВУ 248-86

2400х3200

2408

2575

3208

3375

2,05 (205)

31 ПГВУ 248-86

80 ПГВУ 248-86

2400х4000

2408

2575

4008

4175

2,30 (230)

32 ПГВУ 246-86

81 ПГВУ 246-86

2500х4300

2508

2675

4308

4475

2,50 (250)

33 ПГВУ 246-86

82 ПГВУ 246-86

2500х5000

2508

2675

5008

5175

2,70 (270)

34 ПГВУ 246-86

83 ПГВУ 246-86

2500х5500

2508

2675

5508

5675

2,90 (290)

35 ПГВУ 246-86

84 ПГВУ 246-86

2500х6800

2508

2675

6808

6975

3,40 (340)

36 ПГВУ 246-86

85 ПГВУ 246-86

2500х7500

2508

2675

7508

7675

3,65 (365)

37 ПГВУ 246-86

86 ПГВУ 246-86

2700х6000

2708

2875

6008

6175

3,20 (320)

38 ПГВУ 246-86

87 ПГВУ 246-86

2800х4000

2808

2975

4008

4175

2,50 (250)

39 ПГВУ 246-86

88 ПГВУ 246-86

3000х4300

3008

3175

4308

4475

2,65 (265)

40 ПГВУ 246-86

89 ПГВУ 246-86

3000х6000

3008

3175

6008

6175

3,25 (325)

41 ПГВУ 246-86

90 ПГВУ 246-86

3500х7000

3508

3675

7008

7175

3,80 (380)

42 ПГВУ 246-86

91 ПГВУ 246-86

4000х7000

4008

4175

7008

7175

4,00 (400)

43 ПГВУ 246-86

92 ПГВУ 246-86

4000х10000

4008

4175

10008

10175

5,00 (500)

44 ПГВУ 246-86

93 ПГВУ 246-86

4600х9800

4608

4775

9808

9975

5,20 (520)

45 ПГВУ 246-86

94 ПГВУ 246-86

5000х5000

5008

5175

5008

5175

3,65 (365)

46 ПГВУ 246-86

95 ПГВУ 246-86

5000х7500

5008

5175

7508

7675

4,55 (455)

47 ПГВУ 246-86

96 ПГВУ 246-86

5000х10000

5008

5175

10008

10175

5,55 (555)

48 ПГВУ 246-86

97 ПГВУ 246-86

7500х10000

7508

7675

10008

10175

6,40 (640)

49 ПГВУ 246-86

98 ПГВУ 246-86

7850х8000

7858

8025

8008

8175

5,20 (520)
