Клапан спринклерный

Клапан водосигнальный модели AVD16 с обвязкой:
Ду 100 мм / 150 мм



Рис. 1



Рис. 2. Конструкция клапана




    Табл. 1. Основные элементы конструкции

Наименование Материал шт.
1 Корпус чугун 1
2 Крышка чугун 1
3 Уплотнение крышки асбест 1
4 Заслонка нерж. сталь 1
5 Уплотнение заслонки каучук 1
6 Седло бронза 1
7 Пружина нерж. сталь 1
8 Ось заслонки нерж. сталь 1
9 Диск нерж. сталь 1
10 Болт крышки сталь 6
11 Болт с заплечником латунь 1
12 Самоконтрящаяся гайка нерж. сталь 1
13 Уплотнение каучук 1
14 Вкладыш шарнира латунь 2
15 Стопорное кольцо нерж. сталь 2
16 Шильдик   1
17 Заклепка латунь 4
18 Пружинная втулка
(для 6")
латунь 1
19 Уплотнение седла
(для 6")
резина 2
20 Уплотнение седла
(для 6")
резина 1






    Табл. 3. Основные технические параметры





Параметры Ду 100 Ду 150
Масса 30 кг 43 кг
Минимальное рабочее давление 1,5 Бар
Максимальное рабочее давление 17,2 Бар
Испытательное давление 24 Бар
Время срабатывания 5 - 20 с
Время остановки 5 - 10 с
Температура эксплуатации 4 - 70°С
Максимальный расход, галл/мин 2280 4800
Нерабочий расход 15 л/мин






    Табл. 2. Габаритные размеры клапанов





Вид размера Ду 100 мм Ду 150 мм
Клапан
Высота (с) 229 мм 254 мм
Ширина (В) 180 мм 240 мм
Клапан в сборе с обвязкой и камерой задержки
Высота 570 мм 570 мм
Ширина 669 мм 670 мм
Длина 400 мм 500 мм



Область применения

Клапан спринклерный модели АVD16 производства фирмы CD применяется в системах автоматического водяного пожаротушения непосредственно в «мокрых» спринклерных установках (с заполненным водой распределительным трубопроводом).



Описание

Клапан спринклерный модели А обеспечивает автоматическое включение электрических и гидравлических противопожарных устройств при срабатывании системы, являясь одним из основных элементов спринклерной системы. На рис. 1 изображен клапан в комплекте с обвязкой, замедляющей камерой, гидравлической сиреной и сигнализатором давления. Также клапан может комплектоваться дополнительными сигнализаторами давления. Поставляются клапаны двух типоразмеров: Ду 100 мм и Ду 150 мм. Возможна поставка клапана в сборе (клапан, обвязка, замедляющая камера), опрессованного на 20 атм.
До 2008 года клапана на Ду 100 и Ду 150 имели маркировку AVD911B и AVD942B соответственно. Сейчас она сохраняется только как заводской номер продукта.



Технические параметры

Конструкция клапана и его основные элементы показаны на рис. 2, в табл. 1.
Основные технические параметры представлены в табл. 2.
Условный диаметр – 100 мм и 150 мм.
Габаритные размеры клапана показаны в табл. 3.
Масса: 100 мм – 30 кг, 150 мм – 43 кг, обвязка – 11 кг, замедляющая камера – 7 кг, сигнализатор давления – 420 г.
Вид привода – гидравлический.
Величина гидравлических потерь клапана отражена на рис. 3б.
Среда заполнения питающего и распределительного трубопроводов – вода.
Рабочее положение на трубопроводе – вертикальное.
Тип соединения с арматурой – фланцевый.
Число циклов срабатывания – 2000.



Сертификация

Серийное производство и выходной контроль качества осуществляются в соответствии со стандартами UL-193 (регистрационный номер - 3S58)). Производство сертифицировано по стандартам ISO 9002.

Сертификат пожарной безопасности: № ССПБ.TW.ОП002.В02301 (до 15.02.2011г.).

Сертификат соответствия: № РОСС TW.ББ05.В01046 (до 15.02.2011г.).



Работа клапана

Заполнение: при заполнении системы вода заполняет весь распределительный трубопровод (над клапаном) и питательный трубопровод (под клапаном), таким образом устанавливается одинаковое давление во всей системе. Давление под клапаном поддерживается с помощью насоса подкачки или гидропневмобака. При установлении одинакового давления над и под клапаном возвратная пружина клапана закрывает поворотный диск, прижимая его к проточенному желобу седла и прекращая доступ воды в сигнальную ветку обвязки. Клапан остается в закрытом положении, пока давление в системе равно или более, чем в питающем трубопроводе. Давление в распределительном трубопроводе, как правило, превышает давление в питающем трубопроводе, так как избыточное давление, возникающее при колебаниях подачи воды, уходит через байпасную обвязку клапана и поглощается системой над клапаном. При нормальных условиях диск клапана находится в закрытом положении, однако внезапное повышение давления в питающем трубопроводе приводит к кратковременным поворотам диска. В подобных случаях, когда клапан приоткрыт, некоторое количество воды проникает в замедляющую камеру. Там вода собирается, не вызывая сигнала ложной тревоги.

Необходимости в замедляющей камере нет только при гарантии постоянного давления в системе, без колебаний и резких скачков.

Срабатывание клапана: при срабатывании хотя бы одного спринклерного оросителя происходит падение давления в распределительном трубопроводе и под действием давления в питающей системе открывается поворотный диск клапана. Через открывшийся клапан вода поступает в замедляющую камеру, но при открытом клапане объем воды в сигнальной линии слишком велик, и дренаж замедляющей камеры с ним не справляется. Камера быстро заполняется водой, и поток активизирует гидравлическую сирену и/или электрический сигнализатор давления.



Установка

Клапан устанавливается вертикально на питающем трубопроводе системы в направлении потока (оно обозначено стрелками на корпусе клапана). Установка клапана против движения потока НЕДОПУСТИМА! Вода в системе не должна содержать загрязнений и инородных тел (песок, галька). Перед соединением клапана с ответными фланцами трубопровода необходимо проверить, насколько свободно вращается диск.
Установка обвязки клапана и замедляющей камеры осуществляется, как показано на рис. 4 для Ду 100 мм и для Ду 150 мм. Установив клапан, приведите систему в действие, соблюдая следующий порядок операций:

1. Закройте сигнальный контрольный клапан.

2. Закройте испытательный клапан.

3. Откройте продувочное отверстие (вентиль) в максимально удаленной от клапана точке системы.

4. Медленно откройте главный клапан системы (задвижка или дисковый затвор под клапаном).

Внимание!

5. Заполняйте систему водой, пока жидкость не начнет вытекать потоком из продувочного вентиля.

6. Закройте продувочное отверстие (вентиль).

7. Полностью откройте контрольный сигнальный клапан и следите за манометрами.

Внимание!
При полностью заполненной системе показания обоих манометров одинаковы.

Клапан следует открывать медленно, постепенно впуская воду в систему. В случае его быстрого открытия может возникнуть гидравлический удар, вследствие которого не исключено повреждение трубопровода или проникновение в систему больших объемов воздуха.

8. Протестируйте основной дренажный клапан, чтобы убедиться, что в систему поступает достаточное количество воды.

9. Откройте испытательный клапан и убедитесь, что сигнальная линия системы работает в соответствии с противопожарными требованиями.

10. Опломбируйте и заприте испытательный клапан. С этого момента система готова к работе.



Обслуживание

Обслуживание клапана должно производиться в соответствии с действующими нормами РФ. Водосигнальный клапан модели А и комплектующее его оборудование необходимо периодически подвергать профилактическому осмотру для обеспечения бесперебойной работы и предупреждения аварийных ситуаций.
Некоторые элементы необходимо проверять особенно часто и тщательно:

Поверхность поворотного диска: осмотреть резиновое покрытие диска на наличие признаков износа и повреждений, а также загрязнений и инородных тел. Если диск изношен или поврежден (например, инородными телами, врезавшимися в поверхность диска), покрытие необходимо заменить. Если диск покрыт загрязнениями, его необходимо очистить составом, не повреждающим резиновое покрытие.

Седло: осмотреть седло на наличие забоин, застрявшей гальки, загрязнений или прочих инородных тел и тщательно вычистить его. Если седло сильно повреждено, придется заменить весь водосигнальный клапан.

Обратный клапан байпаса: осмотреть обратный клапан внешнего байпаса диаметром ¾", убедиться, что диск и седло не повреждены.

Замедляющая камера: осмотреть выходной плунжер и дренажную систему камеры на наличие загрязнений и инородных тел и тщательно прочистить, особенно – фильтрующие элементы.

Фильтр сигнальной системы: осмотреть фильтр диаметром ¾", работающий под воздействием постоянного давления, и тщательно вычистить его.

Испытательный клапан, основной дренажный клапан и регулирующий тестирующий клапан: все нормально закрытые тестирующие устройства необходимо проверять на утечки в закрытом положении.



Оформление заказа

При заказе следует указать модель, Ду, вид поставки (разобранный, в сборе) и/или номер продукта:
Ду 100 – AVD911B,
Ду 150 – AVD942B,
Ду 100 в сборе – AVD911BA,
Ду 150 в сборе – AVD942BA,
а также комплектацию поставки.
Пример: клапан водо-сигнальный, 100 мм, с обвязкой, замедляющей камерой и реле давления СД, в сборе.
Заказ: клапан AVD16, Ду 100, в сборе, опрессованный, в комплекте с сигнализатором давления СД.



Рис. 3. Диаграммы зависимости расхода от напора.


Ду 100 мм
Ду 150 мм
1 галл/мин = 0,06309 л/с


Рис. 4. Диаграммы потерь давления.


Ду 100 мм
Ду 150 мм

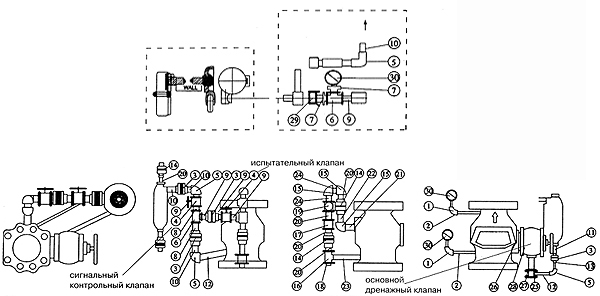

Рис. 5. Схема сборки обвязки клапана


Табл. 4. Элементы конструкции обвязки клапана
Деталь шт. Деталь шт. Деталь шт.
1 Колено ¼" 2 11 ½" Трубка 3½" 1 21 ¾" Трубка 2½" 1
2 ¾" Трубка 4" 2 12 ½" Трубка 7" 2 22 ¾" Трубка 4" 1
3 Прокладка ½" 4 13 ½" Трубка ½" 1 23 ¾" Трубка 6" 1
4 Вентиль ½" 2 14 Прокладка ¾" 3 24 ¾" Трубка 1" 1
5 Колено ½" 4 15 Трубка ¾" 3 25 Тройник 2"х2"х½" 1
6 Тройник ½"х½"х½" 2 16 Тройник ¾"х¾"х¾" 1 26 2" Трубка 2" 1
7 ½" Трубка ¼" 2 17 Тройник ¾"х¾"х½" 1 27 2" Трубка 6" 1
8 ½" Трубка 2" 2 18 Болт ¾" 1 28 Вентиль 2" 1
9 ½" Трубка 1½" 5 19 Обратный клапан ¾" 1 29 Сигнализатор давления
(заказывается отдельно)
1
10 ½" Трубка 2 3/8" 4 20 ¾" Трубка 2" 4 30 Манометр 0-15 кг/см² 2




Пожарная автоматика и системы пожаротушения Chang Der (CD), Тайвань
