Пеносмеситель

Пеносмеситель типа AVM

Ду 100 мм / 150 мм






Рис. 3а.

Рис. 3б. Конструкция насадки













Область применения

Пеносмеситель (дозатор) данного типа (рис. 1) производства фирмы CD применяется в системах автоматического пенного пожаротушения для введения в воду требуемого количества пенного концентрата с целью получения рабочего раствора, подаваемого на выходные устройства установки пожаротушения (пеногенераторы, спринклерные и дренчерные пенные оросители).



Описание

Выпускаются пеносмесители двух типоразмеров: Ду 100 мм и Ду 150 мм*.
Пеносмеситель комплектуется ограничительной латунной ограничительной насадкой (рис. 3а,б, табл. 2), которая служит для обеспечения заданной пропорции пены (3% или 6%), а также обвязкой, состоящей из следующих элементов: ниппель 1¼" – 2 шт., адаптер 1½" х 1¼" – 2 шт., водяной манометр – 2 шт.
* До 2008 года пеносмесители на Ду 100 и Ду 150 имели маркировку AVM913А и AVM943A соответственно. Сейчас она сохраняется только как заводской номер продукта.



Работа пеносмесителя

При подаче воды под давлением в пеносмеситель она автоматически дозируется за счет разницы давлений на входе и выходе дозатора, а поступающий пенообразователь смешивается с водой в распределительной секции пеносмесителя. В результате образуется пенный раствор, обеспечивающий высокоэффективное пожаротушение.



Табл. 2. Основные параметры насадки
Модель PVC913A PVD913A PVC943A PVD943A
Размер пеносмесителя Ду 100 мм Ду 100 мм Ду 150 мм Ду 150 мм
Концентрация пены 3% 6% 3% 6%
Диаметр сопла 9,2 мм 13,2 мм 14,3 мм 20,5 мм



Табл. 3. Основные технические параметры пеносмесителя
Размер Ду 100 мм Ду 150 мм
№ продукта AVM913A AVM943A
Материал корпуса/насадки чугун/латунь
Масса 16 кг 30 кг
Рабочее давление 1,47 - 13,73 Бар
Испытательное давление 19,61 Бар
Диапазон расхода, галл/мин 612-1871 894-2731
Монтажное положение универсальное



Технические параметры

Основные технические параметры пеносмесителя представлены в табл. 3, а технические параметры насадки - в табл. 2.

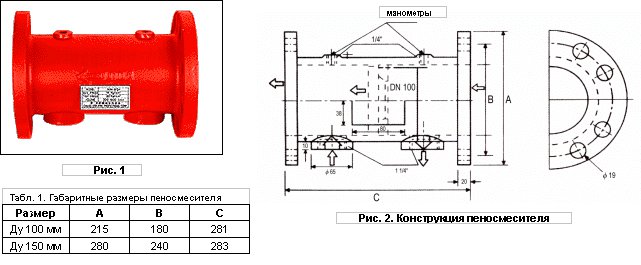

Габаритные размеры пеносмесителя отражены в табл. 1.
Зависимость расхода от напора и величина гидравлических потерь клапана показаны на рис. 4а и 4б соответственно.
Тип соединения с арматурой – фланцевый.
Дозатор может использоваться с пенными концентратами различных типов: пленкообразующими, синтетическими, протеиновыми и другими.

Комплектность

Пеносмесители отпускаются в комплекте с бухгалтерскими документами, копиями сертификатов и техническим паспортом изделия с гарантийной пометкой.
Упаковка: картонные коробки.



Оформление заказа

При заказе следует указать модель пеносмесителя и номинальный размер и/или номер продукта:
Ду 100 – AVM913A, Ду 150 – AVM943A,
а также концентрацию пены и наличие обвязки.

Пример: пеносмеситель на пену 6% диаметром 150 мм в комплекте с обвязкой.

Заказ: пеносмеситель модели AVM, Ду 150 мм, обвязка, ограничительная насадка 6% (№ продукта - PVD943А).



Сертификация

Производство проходит сертификацию по стандартам ISO 9002.
Сертификат пожарной безопасности: ССПБ TW.ОП002.В02302, срок действия – до 15.02.2011г.
Сертификат соответствия: РОСС TW.ББ05.В01047, срок действия – до 15.02.2011г.



Рис. 3. Диаграммы зависимости расхода от напора.



1 галл/мин = 0,06309 л/с



Рис. 4. Диаграммы потерь давления.





Пожарная автоматика и системы пожаротушения Chang Der (CD), Тайвань
