Горизонтальный бак-дозатор с дозирующим уcтройством модели FF-Н поставляется со всей необходимой для работы в составе АУПТ обвязкой, включающей запорную арматуру, системы трубопроводов и контроля.
- Стандартный объем: 500 – 15 000 л. (другое по запросу)
- Диаметр дозатора по запросу: от 2" до 10”
- Диапазон расхода дозатора по запросу: от 4 до 360 л/сек
- Расчетное давление: 12 бар (или другое по запросу)
- Испытательное давление: 18 бар (или другое по запросу)
- Максимальное раб. давление: 12 бар (или другое по запросу)
- Процент смешивания: 3%, 6%
- Материал корпуса, дозирующего устройства, труб: углеродистая сталь; элементы обвязки бака-дозатора клапаны и краны: нержавеющая сталь.
- Материал мембраны: высокопрочный неопрен (или другое по запросу)
- Наружное покрытие полиуретановое RAL 3000 (красный)
- Направление подачи по запросу: слева направо или справа налево
По запросу поставка систем в нестандартном исполнении: другие размеры и вместимость бака, утепление бака, количество циклов покраски, другое расчетное давление.
По запросу дополнительные опции: насос для закачки пенообразователя, лестница для доступа к основной горловине, поставка запасной мембраны в качестве ЗИП, комплектация системы блок-контейнером (блок-боксом).
Габаритные размеры наиболее распространенных моделей горизонтального бака-дозатора модели FF тип H
Модель FF |
Объем, л. |
Размеры, мм |
Вес, кг |
|||||||
D |
L |
L1 |
L2 |
В |
В1 |
Н |
Н1 |
|||
Тип Н |
500 |
800 |
1350 |
700 |
550 |
705 |
400 |
1500 |
700 |
650 |
Тип Н |
1000 |
1000 |
1700 |
625 |
800 |
760 |
330 |
1600 |
800 |
860 |
Тип Н |
1500 |
1000 |
2300 |
1270 |
1100 |
760 |
600 |
1600 |
800 |
1100 |
Тип Н |
2000 |
1200 |
2500 |
1230 |
1025 |
1000 |
390 |
1800 |
900 |
1400 |
Тип Н |
2500 |
1200 |
2700 |
1550 |
1350 |
1000 |
400 |
1800 |
900 |
1600 |
Тип Н |
3000 |
1400 |
2500 |
1320 |
1120 |
1200 |
440 |
2000 |
1000 |
1800 |
Тип Н |
3500 |
1400 |
2720 |
1450 |
1250 |
1200 |
440 |
2000 |
1000 |
1900 |
Тип Н |
4000 |
1400 |
3200 |
1620 |
1420 |
1200 |
440 |
2000 |
1000 |
2050 |
Тип Н |
5000 |
1600 |
3100 |
1700 |
1500 |
1400 |
850 |
2200 |
1100 |
2400 |
Тип Н |
5500 |
1600 |
3220 |
1700 |
1500 |
1400 |
850 |
2200 |
1100 |
2700 |
Тип Н |
6000 |
1800 |
3200 |
1700 |
1500 |
1600 |
840 |
2400 |
1200 |
3000 |
Тип Н |
7500 |
1800 |
3400 |
2000 |
1800 |
1600 |
840 |
2400 |
1200 |
3400 |
Тип Н |
9000 |
2000 |
3450 |
1800 |
1600 |
1800 |
1350 |
2600 |
1300 |
4000 |
Тип Н |
10000 |
2000 |
3500 |
1800 |
1600 |
1800 |
1350 |
2600 |
1300 |
4900 |
Тип Н |
11000 |
2000 |
3850 |
2000 |
1800 |
1800 |
1350 |
2600 |
1300 |
5300 |
Тип Н | 13000 |
2100 |
4300 |
2300 |
2050 |
1900 |
1350 |
2700 |
1350 |
6100 |
Тип Н |
15000 |
2100 |
4500 |
2300 |
2050 |
1900 |
1350 |
2700 |
1350 |
7100 |

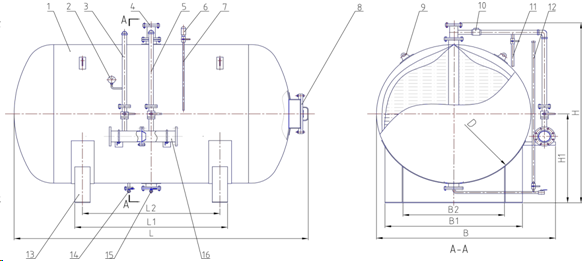

Чертеж горизонтального бака-дозатора с дозирующим устройством FF-H
Элементы обвязки баков-дозаторов с дозирующим устройством модели FF-H
№ |
Наименование элемента |
№ |
Наименование элемента |
1 |
Бак | 9 | Монтажные проушины |
2 |
Манометр на линии подачи воды из бака в дозатор | 10 | Обратный клапан |
3 | Кран и линия подачи воды из дозатора в бак | 11 | Вытяжная труба бака |
4 | Заглушка (подача пенообразователя) | 12 | Уровнемер |
5 | Кран и линия подачи пенообразователя из бака в дозатор | 13 | Опора |
6 | Предохранительный клапан | 14 | Клапан заполнения/дренажа воды |
7 | Воздушник | 15 | Клапан заполнения/дренажа концентрата |
8 | Люк | 16 | Дозирующее устройство |
Технические характеристики дозатора
Модель |
FFD4 |
FFD 8 |
FFD 16 |
FFD24 |
FFD32 |
FFD40 |
FFD64 |
FFD72 |
Диаметр, мм |
50 |
65 |
80 |
100 |
100 |
150 |
150 |
150 |
Процент смешивания |
3% или 6% |
|||||||
Номинальное рабочее давление, бар |
12 |
|||||||
Диапазон рабочих давлений, бар |
3 - 12 |
|||||||
Номинальный расход, л/с |
4 |
8 |
16 |
24 |
32 |
40 |
64 |
72 |
Диапазон расхода, л/с |
1-4 |
2-8 |
3-16 |
4-24 |
8-32 |
12-40 |
15-64 |
17-72 |
Потеря давления, бар |
≤ 2 |
Описание горизонтального бака - дозатора с дозирующим устройством модели FF-H
За получением технической консультации и технико-коммерческих предложений на системы дозирования Fire Force обращайтесь в офис АО "ИРИМЭКС" по телефонам +7 (495) 783-60-73 или +7 (495) 783-60-74 или по электронной почте info@irimex.ru
