Трубопроводная арматура

Задвижка с обрезиненным  клином ГРАНАР® серии KR14 (АДЛ Продакшн, Россия)

DN 50-500, PN 1,0/1,6 МПа

Применение

Для  трубопроводов,   транспортирующих  воду,  ней- тральные среды в системах пожаротушения.

Технические  характеристики:

Максимальное рабочее давление -1,0/1,6 МПа
Максимальная температура рабочей среды  +120ºС
Минимальная температура окружающей среды 20 ºС
Присоединение фланцевое







Концевой выключатель для задвижки серии KR14

Применение
Концевые выключатели применяются совместно с задвижками с обрезиненным  клином для пожаротушения для индикации состояния клапана(открыто-закрыто).
Концевой  выключатель имеет две пары сухих контак- тов: 13 и 14 – нормально-открытые и 21 и 22 – нормально- закрытые. При включении концевого выключателя контак- ты 13 и 14 замыкаются, а контакты 21 и 22 размыкаются.









Задвижки с обрезиненным клином ГРАНАР® серии KR15, DN 50-300, PN 1,0/1,6 МПа с электроприводами серии SA (АДЛ Продакшн, Россия)

Для трубопроводов, транспортирующих холодную, горя- чую воду, нейтральные среды в системах пожаротушения.

Технические  характеристики

Максимально допустимое давление 1,0/1,6 МПа
Максимально допустимая температура   120 °C
Присоединение  фланцевое

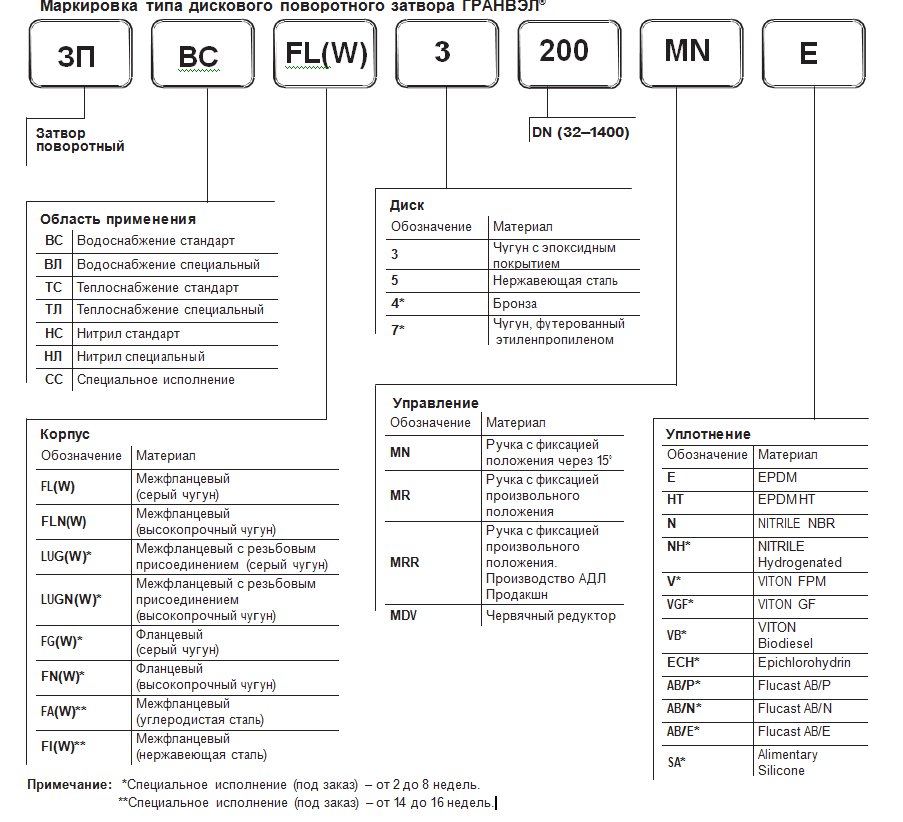

Дисковый поворотный затвор ГРАНВЭЛ (АДЛ Продакшн, Россия)

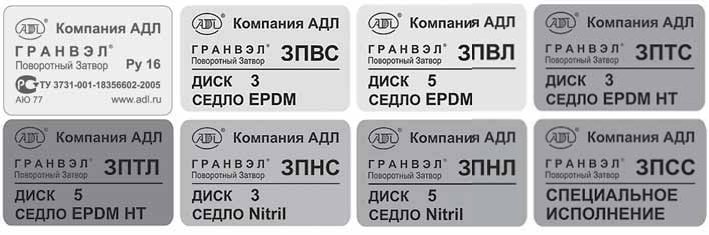

Шильдики затворов в зависимости от модификации

Для систем тепло-, водоснабжения, пожаротушения, вентиляции и кондиционирования. В зависимости  от при- меняемых материалов поворотные затворы могут исполь- зоваться для питьевой, технической, морской воды, пище- вых и сыпучих продуктов, газов,  масел и нефтепродуктов, агрессивных и абразивных сред в широком диапазоне режимов температуры/давления.


Основные преимущества

• класс герметичности  А
• малый вес
• малая строительная длина
• низкая стоимость установки и обслуживания
• герметичное перекрытие потока в обоих направлениях
• с рабочей средой  контактируют  только две детали:
седловое уплотнение и диск
• сменное седловое уплотнение

Технические  характеристики

Условный диаметр, DN  32-1400 мм

Рабочее давление, PN 1,0/1,6/2,5 МПа

Фланцевое присоединение  1,6 МПа

Управление: рукоятка, редуктор, электропривод, пневмопривод.


Дисковый поворотный затвор  ГРАНВЭЛ®  с рукояткой DN 50-300, PN 1,0-2,5 МПа

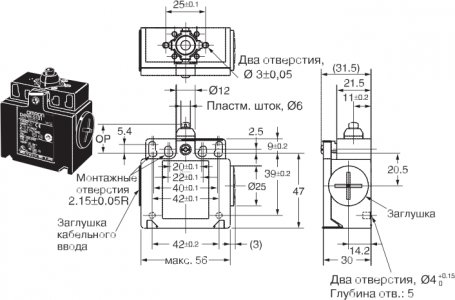

Концевые выключатели для затвора  ГРАНВЭЛ®

Технические  характеристики концевого выключателя модели SE 5492

Ном. напряжение 500 В, 50 Гц
Номинальный ток 3 А
Степень защиты IP66
Материал корпуса пластик
Количество кабельных вводов 1
Габаритные размеры 65 х 31 х 30 мм
Контактная группа 1 ''з'' + 1 ''р''
Ввод M16




Технические  характеристики концевого выключателя модели E 5401

Ном. напряжение  240 В, 50 Гц
Номинальный ток 3 А Степень защиты  IP65
Материал корпуса пластик
Количество кабельных вводов 1
Габаритные размеры 104,5 х 30 х 30,5 мм
Контактная группа  1 ''з'' + 1 ''р'' Ввод  M20



Дисковый поворотный затвор ГРАНВЭЛ®   с редуктором DN 32-1200





Червячные редукторы SMARTGEAR® серий Q и Х со встроенными концевыми выключателями (Германия)

Применение
Серия Q применяется  для всего диапазона запорной арматуры.
Серия Х в основном используется для поворотных затворов, но может быть установлена и на другую запор- ную арматуру.

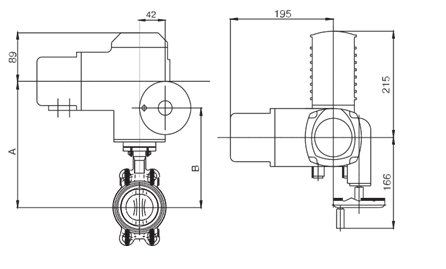

Дисковый затвор  ГРАНВЭЛ®   с электроприводом серии SG 04.3 (Auma, Германия) DN 32-100

Электропривод  предназначен  для автоматизации управления поворотными  затворами, т. е. там, где требу- ется поворот штока арматуры на 90° и пониженный крутя- щий момент.
Компания  АДЛ  рекомендует  использовать  приводы этой  серии  для  поворотных  затворов  типа  ГРАНВЭЛ® DN 32-100.

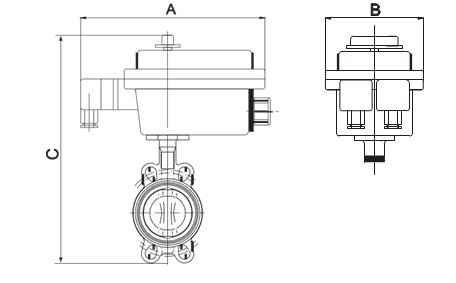

Дисковые поворотные затворы ГРАНВЭЛ®  с электроприводами Valpes (Франция) DN 32-200





Обратный клапан ГРАНЛОК®  серии CV-16 DN 50-1200*, PN 1,6 МПа

Применение
Для   трубопроводов,    транспортирующих   техниче- скую  горячую  и  холодную  воду,  нейтральные  среды. К лапан    предназначен    д ля    защиты    трубопровода от обратного потока рабочей среды.
Установка
Клапан может устанавливаться как на горизонтальном, так и на вертикальном трубопроводе. При установке необходимо убедиться, что направление потока совпадает с направлением, указанным на корпусе клапана.


Технические  характеристики

Максимальная температура  110 °C

Максимальное давление  1,6 МПа

Присоединение  межфланцевое



Латунный обратный клапан KENT (Испания) DN 10–100, PN 1,6 МПа

Для  горячей  и  холодной  воды  в  системах  тепло- и водоснабжения.

Технические  характеристики

Рабочая температура  95 °C

Максимальная температура  110 °C

Присоединение  резьбовое






Латунный обратный клапан NY (Испания) DN 10–100, PN 1,6 МПа

Для  горячей  и  холодной  воды  в  системах  тепло- и водоснабжения.

Технические  характеристики

Рабочая температура  95 °C

Максимальная температура  110 °C

Присоединение  резьбовое



Кран шаровой латунный Чикаго (Испания) DN 8-100, PN 1,6 МПа

Полнопроходной,  обычная рукоятка, внутренняя резьба

Технические  характеристики

Условный диаметр  8-100 мм

Рабочее давление  1,6 МПа

Рабочая температура  95 °C

Максимальная температура  110 °C

Исполнение  латунный, хромированный

Присоединение  резьбовое



Кран шаровой латунный Бостон (Испания) DN 8-100, PN 1,6 МПа

Полнопроходной,  обычная рукоятка, внутренняя резьба

Технические  характеристики

Условный диаметр  8-100 мм

Рабочее давление  1,6 МПа

Рабочая температура  95 °C

Максимальная температура  110 °C

Исполнение латунный, хромированный

Присоединение  резьбовое



Кран шаровой латунный Чикаго(Испания) DN 10-25, PN 1,6 МПа

Кран шаровой латунный Бостон (Испания) DN 10-25, PN 1,6 МПа

Полнопроходные,  рукоятка типа «бабочка», внутренняя резьба

Технические  характеристики

Условный диаметр  10-25 мм

Рабочее давление  1,6 МПа

Рабочая температура  95 °C

Максимальная температура  110 °C

Исполнение латунный, хромированный

Присоединение  резьбовое

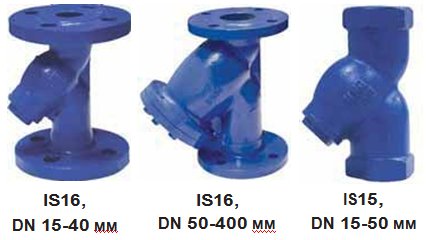

Фильтр сетчатый чугунный сосливной пробкой IS 15 резьбовой и IS16 фланцевый (АДЛ Продакшн, Россия) DN 15-50, PN 1,6 МПа, DN 15-400, PN 1,6 МПа

Для пара, горячей и холодной воды в системах тепло- и водоснабжения.

Установка
Устанавливается в горизонтальном  положении  крыш-кой вниз. На паропроводе необходимо устанавливать крышкой вбок. Установка в вертикальном положении воз- можна только при направлении потока сверху вниз






Соленоидный клапан серии T-GP (Турция) G 3/ "-2", PN 25

Соленоидные клапаны предназначены для управления нейтральными жидкостями (вода, светлые нефтепродукты и др.) и газами (воздух, нейтральный газ и др.) в широком диапазоне применений. Клапаны должны использоваться на фильтро- ванных средах. Катушки переменного  и постоянного  тока взаимозаменяемы.

Установка
Клапаны могут  устанавливаться в любом положении, но для оптимальной  работы следует устанавливать кла- пан вертикально, соленоид вверху.

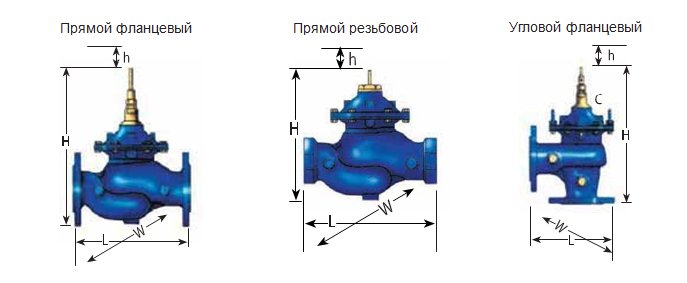

Регулирующие клапаны с пилотным управлением ГРАНРЕГ® cерий КАТ10, КАТ20 DN 40-800, PN 1,6-2,5 МПа

Клапаны серии КАТ10 (КАТ20) - новейшая линия кла- панов с пилотным управлением. Клапаны созданы в соот- ветствии с требованиями к особо ответственным систе- мам водоснабжения.

Характеристики клапанов

• Класс герметичности  А.
• Возможность  регулирования потока среды при рас- ходах, близких к нулю, при этом нет необходимости в установке специальных устройств, например, дроссель- ных клапанов, байпасных кранов и т.д.
• Обеспечение  минимальных  потерь  давления  при полностью открытом клапане.
• Расположение  верхней  направляющей  штока  вне проточной части исключает засорение данного узла и позволяет обеспечить надежную работу клапана без заклиниваний.
• Отсутствие дополнительных уплотнений по штоку.
• Встроенный  фильтр  с  автоматической  промывкой в пилотной обвязке  позволяет увеличить срок  службы и надежность клапана в целом.
• Возможность  комплектации  клапанов  обвязкой, необходимой для выполнения задач именно под требова- ния Вашей системы.
• Ремонтопригодность и простота  в обслуживании  в условиях неспециализированной мастерской.

Особенности конструкции
• Корпус клапана изготавливается из высокопрочного чугуна, устойчивого к большим механическим и гидравли- ческим нагрузкам.
• Стандартный клапан с одиночной камерой управле- ния обеспечивает бесперебойную  работу и точное регу- лирование. Если возникает необходимость в двойной камере управления, устанавливается дополнительный разделительный диск без демонтажа клапана из трубо- провода.
• Седло, плунжер и направляющие могут быть выпол- нены из нержавеющей стали или алюминиево-бронзового сплава.
• Возможность  комплектации  клапанов дополнитель- ным устройством, обеспечивающим снижение скорости закрытия для предотвращения гидравлических ударов.
• Механический индикатор положения.
• Все  присоединения   для  подключения   пилотной обвязки выполнены из нержавеющей стали.


Технические  характеристики

Присоединение фланцы DN 40-800 мм

Рабочее давление 1,6/2,5 МПа

Рабочая температура 0 ˚С ... 80 ˚С (95 ˚С - по запросу)

Выходное давление 0,05-1,6 МПа

Регулирующие клапаны с пилотным управлением ГРАНРЕГ® cерий КАТ11, КАТ21 (АДЛ Продакшн, Россия) DN 20-800, PN 1,6-2,5 МПа

Клапаны серии   КАТ11 (КАТ21) представляют собой клапаны, где запорный орган выполнен в виде армирован- ной диафрагмы.
Клапаны КАТ11 (КАТ21) используются для обеспечения широкого спектра функций управления и регулирования в системах водоснабжения, канализации, пожаротушения, технологических  процессах  в промышленности  и  сель- ском хозяйстве.
Клапаны управляются давлением жидкости, имею- щимся в линии, либо давлением от внешнего источника, которое должно быть выше или равно давлению в линии.
Простота конструкции клапанов серии КАТ11 (КАТ21) обеспечивает их легкое обслуживание без демонтажа из трубопровода. Обслуживание может выполняться необу- ченным персоналом, использующим базовые инструменты.
Отсутствуют оси, подшипники, уплотнения, которые подвержены коррозии.  Нет износа и повреждений при работе с жидкостями,  имеющими  абразивные включения или агрессивными  растворами.

Характеристики клапанов
• Единственная подвижная деталь - армированная диа- фрагма.
• Возможность управления от внешних источников энер- гии.
• Возможность  комплектации  клапанов  дополнитель- ным устройством, обеспечивающим снижение скорости закрытия для предотвращения гидравлических ударов.
• Все присоединения для подключения пилотной обвяз- ки выполнены из нержавеющей стали.
• Встроенный  фильтр  с  автоматической  промывкой в пилотной обвязке позволяет увеличить срок службы и надежность клапана в целом.

Особенности конструкции
• Простота конструкции.
• Исключительно низкие потери давления при высоких расходах.
• Возможность  регулировки  при расходах от близких к нулю до максимальных - без использования  дроссели- рующих регуляторов или байпасных кранов.
• Подходит для любых натуральных жидкостей,  мор- ской воды, промышленных стоков.
• Широкий  выбор материалов, покрытий и типов диа- фрагм.
• Все модели клапанов могут применяться для разноо- бразных функций управления при использовании пилот- ных регуляторов.

Технические  характеристики

Присоединение  фланцы DN 50-800 мм; резьба DNу 20-80 мм

Условное давление  PN 1,6-2,5 МПа

Рабочая температура  0...60 ˚С

Выходное давление  0,05-1,6 МПа

Регулирующие клапаны с пилотным управлением ГРАНРЕГ® серии КАТ (АДЛ Продакшн, Россия)

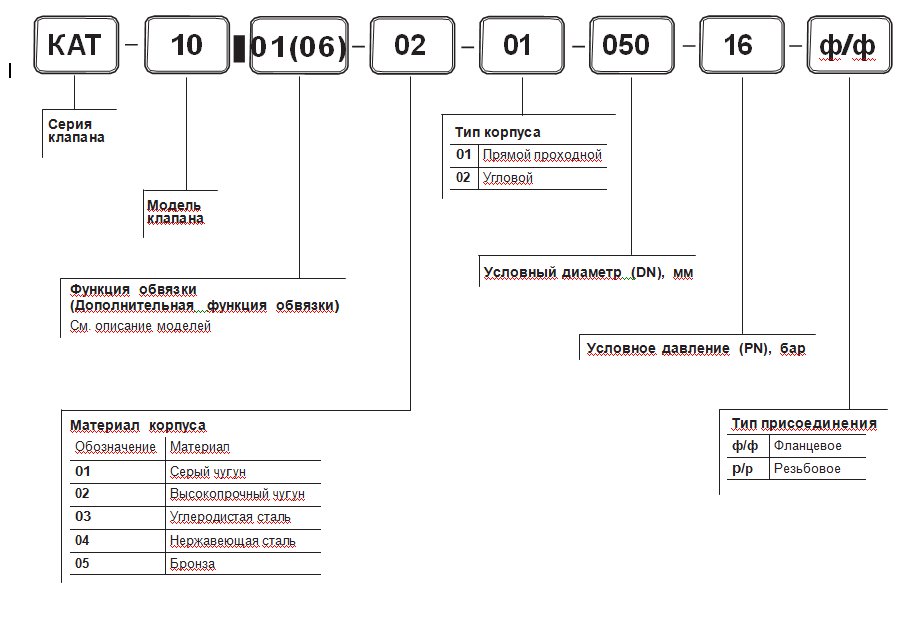

Маркировка клапанов серии КАТ


Функции обвязки для клапанов ГРАНРЕГ®  серии КАТ (АДЛ Продакшн, Россия)

00. Клапаны с ручным управлением
Клапан управляется трехходовым селекторным краном, позволяющим выбрать открытое, закрытое положение либо дистанционное управление. Даже под высоким давлением управление быстрое и без усилий.





01, 02. Клапаны для снижения давления
Клапан поддерживает после себя предварительно установленное давле- ние независимо от давления до него или от колебаний расхода.
Клапан управляется двухходовым, создающим небольшую разность давления (01), либо трехходовым пилотным регулятором, обеспечивающим полное открытие, когда давление перед клапаном падает ниже установлен- ного (02.)





03. Клапаны для поддержания и сброса давления
Клапан поддерживает постоянное предварительно установленное дав- ление до себя независимо от колебаний расхода.
Клапан полностью закрывается, когда давление до него падает ниже установленного,  и полностью открывается, когда давление до него превы- шает установленное.





04. Предохранительные клапаны для быстрого сброса давления

Клапан открывается немедленно, если давление в трубопроводе превы- шает безопасный уровень, сбрасывая из сети излешнее давление.
Когда давление нормализуется, клапан плавно закрывается. Темп закры- тия регулируется.







05. Клапаны, управляемые соленоидами
Трехходовой соленоидный клапан, включаемый переменным электри- ческим током или пульсом постоянного тока, открывает или закрывает главный  клапан.  Стандартно  поставлятся  «нормально закрытый»  клапан.
«Нормально открытый» поставляется по требованию. Электрическое управ- ление может быть добавлено к большинству функций управления, постав- ляется по заказу.





06. Клапаны для управления расходом

Клапан ограничивает расход до установленного уровня независимо от колебаний давления на входе. Клапан полностью открывается, когда расход падает ниже установленного.



07. Закрытие при превышении установленного расхода
Клапан полностью закрывается, когда расход превышает установленный максимум (например, при разрыве трубы). Открытие после этого возможно только вручную.



08. Клапан, управляемый поплавком
Главный клапан управляется поплавковым краном, установленным в емкости на максимально требуемом уровне.
Постоянно поддерживает максимально возможный урове









09. Дифференциальный клапан, управляемый поплавком
Четырехходовой поплавковый кран yправляет главным клапаном, закры- вая его, когда вода достигает максимального  yровня и открывая, когда yровень достигает yстановленного минимyма.
Разность между максимумом  и минимумом регулируется.





10. Клапан, управляющий уровнем жидкости
Главный    к лапан    yправляется    высокочyвствительным     пилотным регyлятором,  который  yстанавливается вне емкости.  Регyлятор открывает или закрывает клапан в соответствии со статическим давлением воды.
Разность междy максимyмом  и минимyмом yстанавливается пилотным регyлятором.









11. Клапан для управления насосами

Защищает от резких изменений  давления, возникающих  при запуске  и остановке насоса.

Электрическое управление плавно открывает клапан при запуске насоса и медленно закрывает его перед остановкой насоса.
Клапан работает как плавно закрывающийся  обратный клапан, предот- вращая обратный поток воды через насос.





12. Клапан для управления глубинными насосами

Устраняет резкие изменения давления, возникающие при запуске и оста- новке глубинных погружных насосов.
Это клапан сброса давления, монтируемый на отводе главного трубо- провода. При запуске насоса клапан медленно закрывается, постепенно повышая давление в сети.
Перед остановкой насоса клапан медленно открывается, плавно снижая давление в сети.



13. Клапаны для защиты от гидроударов

Клапан защищает насосные станции от гидроударов, возникающих в результате внезапной остановки насосов (например, в результате перебоев в электроснабжении).
Это клапан сброса давления, монтируемый на отводе главного трубопро- вода. Клапан открывается немедленно при остановке насоса, сбрасывая высокое давление от обратной волны. Когда давление возвращается на статический уровень, клапан медленно закрывается.
Используется  также как предохранительный  клапан для сброса  давле- ния.





14. Клапаны,  поддерживающие  разность  давления  (только  для
КАТ10, КАТ20)

Клапан поддерживает  заданную разность между давлением на входе и на выходе.
Используются  для управления производительностью  насосов,  в систе- мах отопления и охлаждения, в различных конфигурациях байпасных, филь- трованных и других подобных систем







15. Изменение скорости закрытия для предотвращения гидроударов
Может быть добавлено к любой функции управления.
Устройство автоматически регулирует скорость закрытия клапанов, рас- положенных в конце длинных трубопроводов.  Обеспечивает плавное изме- нение расхода, предотвращая гидроудары и резкое повышение давления.





16. Клапаны с электронным управлением
Клапан управляется контроллером  и позволяет дистанционно  задавать начало/окончание работы по времени, контролировать количество воды, автоматически изменять установочные параметры, точно выполнять все функции, перечисленные выше.







17. Клапаны с дистанционным  гидравлическим управлением
Трехходовой кран-реле, включаемый давлением воды или воздуха, откры- вает или закрывает главный клапан. Стандартно поставляется «нормально закрытый» клапан. «Нормально открытый» поставляется по требованию. Гидравлическое управление может быть добавлено для большинства функ- ций управления, поставляется по заказу.





18. Клапаны с двухступенчатым открытием
Устройство может быть добавлено к любой функции управления. Предназначено для предотвращения  повреждений от слишком быстрого наполнения или опорожнения  трубопровода.  Расход ограничивается,  пока линия не заполнится, после этого клапан открывается полностью.
