Запорная противопожарная арматура

В качестве запорных устройств в системах пожаротушения применяются задвижки шиберные и дисковые поворотные затворы. Согласно действующим нормам, запорные устройства, устанавливаемые перед контрольно-сигнальными клапанами должны иметь визуальный контроль положения «открыто». Так же задвижки шиберные и дисковые поворотные затворы, могут комплектоваться концевыми выключателями контроля положения.

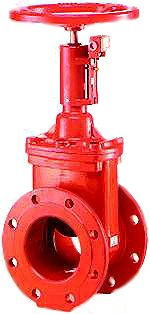

Задвижка шиберная GRV05-47, Py-16, Ду=50-400 мм.

Задвижка шиберная GRV05-47, Py-16, Ду=50-400 мм.  - это задвижка с невыдвижным шпинделем и обрезиненным клином. Задвижка используются как запорное устройство на трубопроводах для воды при температуре до 95° С, давлении до 163,2 м вод. ст.(1,6 МПа или 16 бар)

Применяются в основном совместно с концевым выключателем для индикации состояния клапана (открыто - закрыто).

Шиберная задвижка модели GRV 05-47 обладает следующими свойствами:

  • Неперемещающийся шток (невыдвижной шпиндель).
  • Обрезиненный клин.
  • Красное эпоксидное покрытие, нанесенное электростатическим способом.
  • Возможность установки до двух концевых выключателей индикации состояния "открыто-закрыто" модели BI-SU

Концевой выключатель для клапана с неперемещающимся штоком и легкосъемной крышкой, внутренним уплотнением и двумя боковыми кабельными вводами. Выключатель выполнен из термопластичного, негорючего и не поддерживающего горение материала.

Контакты с принудительным разъединением в соответствии с VDE 0113/IEC204-1, DIN EN 60203 T1 относятся к медленнодействующему и быстродействующему прерывателю (VDE 0660T200).









Указатель положения задвижки модель BI-SU1ZW и схема подключения

Затвор дисковый BFV-300

Межфланцевые дисковые затворы TYCO модели BFV-300 (см. рис. 1) являются затворами с индикаторами положения и предназначаются для использования в системах противопожарной защиты, в которых требуется визуальный контроль открытого и закрытого состояния затвора.

Дисковые поворотные затворы BFV-300, устанавливаются на водных трубопроводах к пожарным насосам, на подводящих и питающих трубопроводах. Возможен монтаж между фланцами класса ANSI 125/150 и PN10/16 без необходимости применения фланцевых прокладок.

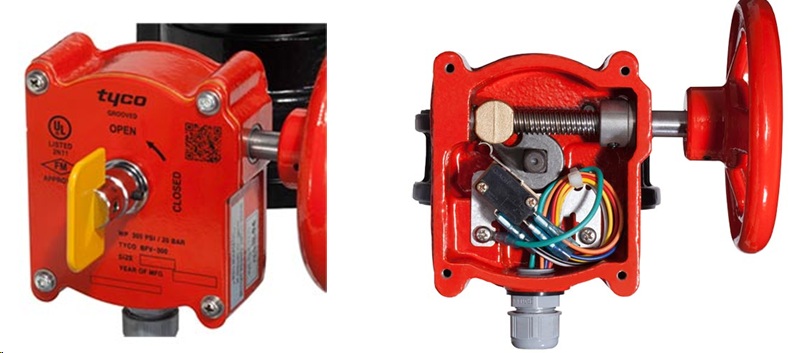

Редукторный привод дисковых затворов модели BFV-300 оснащен двумя встроенными концевыми выключателями, установленными на заводе, с контактами типа SPDT для применения в установках, в которых требуется автоматический контроль состояния затвора. Концевые выключатели меняют положение контактов в случае переключения затвора из нормально открытого состояния во время двух первых оборотов штурвала.



Технические данные

Размеры: 2-1/2" (DN65), 3" (DN80), 4" (DN100), 5" (DN125), 6" (DN150), 8" (DN200), 10" (DN250)

Сертификация: Сертификат соотвествия, UL, FM, СЕ

Все сертификаты актуальны для версий, предназначенных для внутреннего и наружного использования.

Максимальное рабочее давление: 2-1/2 – 8 дюймов (DN65 – DN200): 300 psi (20,7) бар

10 дюймов (DN250): 175 psi (12,0 бар)

Максимальная рабочая температура: Согласно UL 1091: 212° F (100° C)

Материалы изготовления:

Корпус: Ковкий чугун ASTM A536

Покрытие корпуса: Нейлон: Тонкоизмельченный рильсановый порошок (PA11), черный

Диск: Ковкий чугун ASTM A536

Уплотнение диска: EPDM

Верхний и нижний шток:  AISI 410

Привод: от 2-1/2 до 6 дюймов – IP 65, редуктор с бронзовой подвижной гайкой с двумя встроенными концевыми выключателями в корпусе из ковкого железа от 8 до 10 дюймов – IP 65, сегментированный редуктор с двумя встроенными концевыми выключателями в корпусе из ковкого железа

Класс герметичности седла дискового затвора по IEC 60534-4: КЛАСС VI (Тип C) Герметичность седла дискового затвора по ANSI/FCI 70-2-2006 (ASME B16.104)



Затвор дисковый JMA/C

Затвор дисковый межфланцевый JMA/C, Ду=50-300 мм. с редуктором типа руль предназначен для использования в системах пожаротушения, когда необходимо визуальное подтверждение открытия и закрытия затвора. Затвор используются для управления всей системой, секцией или насосом.

Для установок, требующих контроля за открытым положением затвора, редуктор дисковых затворов серии JMA/C снабжен двумя парами внутренних концевых выключателей; каждый выключатель имеет контакты на переключение.

Редуктор может быть и без внутренних концевых выключателей при условии, что он установлен вместе с внешним контрольным выключателем, имеющим две пары контактов на переключение.

Поставляется в комплекте со встроенным концевым выключателем

Выпускается на следующие диаметры условного прохода: Ду 50 (2"), 65 (2½"), 80 (3"), 100 (4"), 125 (5"), 150 (6"), 200 (8"), 250 (10"), 300 (12").

Рабочее давление: 16 Бар, Покрытие эпоксидное. Соединение: межфланцевое ANSI PN10/16.

Внимание!

Монтаж дисковых, межфланцевых затворов производится только в открытом положении затвора!!!


Клапан обратный двухстворчатый  межфланцевый модели С РУ-16, Ду=50-300 мм

Размеры: DN 50, 65, 80, 100, 150, 200, 250, 300.
Номинальное давление: PN16 (PN25 - под заказ).
Материалы:
Корпус: чугун GG25
Пластины: DN50-DN100 - латунь, DN150-DN300 - чугун GGG40
Седло: Buna N
Пружины: нержавеющая сталь (ss-302)
Штоки: нержавеющая сталь (ss-304)
Соединения: подходят для монтажа между фланцами PN10/PN16

Клапан обратный модель С предназначен для установки на трубопроводах, транспортирующих техническую горячую и холодную воду с целью защиты трубопровода от обратного потока рабочей среды при температуре до 95 °С, давлении до 163,2 м вод. ст. (1,6 МПа или 16 бар).

Данный клапан может устанавливаться как на горизонтальном, так и на вертикальном трубопроводе. При установке необходимо убедиться, что направление потока совпадает с направлением, указанным на корпусе клапана.
