DV - 5 Клапан "дренчерный"

Узел управления  дренчерный DV-5 (Ду=40, 50, 80, 100, 150, 200 мм.) и его комплектующие

DV-5, ДРЕНЧЕРНАЯ СИСТЕМА

Дренчерная система представляет собой систему автоматического водяного пожаротушения, предназначенную для особо пожароопасных объектов.

Система строится с учетом следующего:

подводящий трубопровод (трубопровод насосной станции) заполнен водой или водным раствором, все остальные трубопроводы не заполнены (воздух).


В системе устанавливаются дренчерные оросители (открытые, без теплового элемента) и дренчерные клапана моделей DV-1, DV-5.

Cистема приводится в действие от одной или нескольких (двойная блокировка) пусковых систем:
От мокрой спринклерной системы (мокрый пуск)
От сухой спринклерной системы (сухой пуск)
От системы пожарной сигнализации (электропуск)
Данные системы, как правило, применяются для защиты особо пожаро- и взрывоопасных объектов, на которых огонь распостраняется с высокой скоростью, как правило, это помещения или целые объекты по производству или хранению легковоспламеняющихся материалов, окрасочные камеры, гидростанции или атомные станции, другие спецобъекты и т.д.

Дренчерные системы также применяются в качестве дренчерных завес, которые обеспечивают отсечение «стеной огнетушащего вещества» (например воды) помещения, где возникло возгорание от других помещений здания. Примеры: дверные или иные проемы в помещениях автостоянок и предприятий, атриумы торговых, административных, гостиничных или иных комплексов и т.д.

КЛАПАН ДРЕНЧЕРНЫЙ МОДЕЛИ DV-5, ДИАФРАГМЕННОГО ТИПА, С ОБВЯЗКОЙ
Ду 40, 50, 80, 100, 150 и 200 мм, 17,2 бар (250 psi), фланцевый, вертикальный и горизонтальный

DELUGE VALVE MODEL DV-5, 250 psi, DN 40-200


ОБЩЕЕ ОПИСАНИЕ

Дренчерные клапаны, модель DV-5, 1½" (DN40), 2" (DN50), 3" (DN80), 4" (DN100), 6" (DN150), являются клапанами диафрагменного типа, предназначенными для вертикальной или горизонтальной установки, для применения в противопожарных системах. Они используются в качестве "автоматических клапанов контроля воды" в дренчерных системах, в системах раннего реагирования, а также в противопожарных системах специальных типов - таких, как водопенные системы и системы с двойной блокировкой. При использовании соответствующей обвязки клапан DV-5 способен также обеспечить срабатывание пожарной сигнализации при срабатывании системы.
Конструкция диафрагменного типа клапана DV-5 обеспечивает внешнюю установку в исходное положение, предназначенную для облегчения переустановки систем без необходимости открывания смотровой крышки клапана. Клапан переустанавливается с помощью простой разгерметизации камеры диафрагмы.
Целиковая конструкция диафрагменного клапана DV-5 также предусматривает возможность внутреннего и наружного покрытия клапана для обеспечения коррозионной стойкости. Внутреннее коррозионно стойкое покрытие Rilsan делает возможным применение клапана в большинстве систем с подачей морской и соленой воды. Наружное коррозионно стойкое покрытие Rilsan позволяет использовать клапан DV-5 в коррозионных средах, существующих на многих заводах обрабатывающей промышленности и при наружной установке.
Клапан DV-5 приводится в действие от срабатывания системы пожарной сигнализации, которая отделена от сухотрубной системы трубопровода. Варианты конфигурации обвязки для автоматического срабатывания клапана DV-5 включают "мокрый" пилотный пуск , "сухой" пилотный пуск и электрическое срабатывание . Устройства обвязки также предусматривают возможность местного аварийного (ручного) пуска клапанов DV-5.

 СЕРТИФИКАЦИЯ

Одобрен лабораториями UL, C-UL.
Сертифицирован во ВНИИПО России.

Для Ду 40, 50, 80, 100, 150, 200 мм:
Сертификат пожарной безопасности: ССПБ.IL.УП001.В05990 (срок действия – до 01.03.2010).
Сертификат соответствия: РОСС IL.ББ02.В00817 (срок действия – до 01.03.2010).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Дренчерный клапан:
Составные части дренчерных клапанов модели DV-5 показаны на рис. 1. Клапаны DV-5 рассчитаны на максимальное рабочее давление 250 psi (17,2 бар).
Установочные размеры показаны на рис. 3, исполнение фланцевых соединений возможно со сверлением отверстий в соответствии с требованиями ANSI, ISO, AS и JIS (см. Таблицу А).
Резьбовые соединения в клапанах, имеющих фланцы с отверстиями в соответствии с требованиями ANSI или JIS, имеют резьбу NPT по стандарту ANSI B1.20.1. Резьбовые соединения в клапанах, имеющих фланцы с отверстиями в соответствии с требованиями ISO или AS, могут поставляться с резьбой ISO 7/1 или NPT по ANSI B.20.1. Клапаны с резьбовыми отверстиями NPT легко соединяются с устройствами обвязки, детально представленными в технических описаниях TFP1310, TFP1315 или TFP1320.


МАТЕРИАЛЫ КОНСТРУКЦИИ

Внимание!

Корпус: Чугун по ASTM A536-77 класс 65-45-12 с покрытием Rilsan*.

Смотровая крышка: Чугун по ASTM A536-77 класс 65-45-12 с покрытием Rilsan*.

Диафрагма: Армированная нейлоновая ткань, природный каучук по ASTM D2000.

V-образное кольцо: Природный каучук по ASTM D2000.

Гексагональные болты смотровой крышки: Оцинкованная углеродистая сталь.

Шайбы: Оцинкованная углеродистая сталь.

________________

* Rilsan – зарегистрированная торговая марка фирмы ATOFINA Chemicals, Inc. (покрытие Rilsan является полиамидным (Нейлон 11) покрытием).



ПРИНЦИП ДЕЙСТВИЯ

Дренчерный клапан DV-5 представляет собой клапан диафрагменного типа, его работа зависит от давления в камере диафрагмы , которое должно удерживать диафрагму закрытой от давления системы водоснабжения. Когда клапан DV-5 находится в рабочем состоянии, камера диафрагмы находится под давлением через соединения обвязки с внутренней частью главного контрольного клапана системы. После открывания устройства, сигнализирующего о срабатывании, например в обвязке с электрическим пуском - соленоидного клапана (см. рис. G-3), вытекание воды из камеры диафрагмы происходит быстрее, чем наполнение через отверстие 1/8" (3,2 мм) автоматического запорного клапана, модель ASV-1 (см. техническое описание TFP1384). В результате в камере диафрагмы быстро падает давление, и разность сил, прилагаемых к диафрагме для удерживания ее в рабочем положении, опускается ниже точки открывания клапана. Затем давление системы водоснабжения удерживает диафрагму открытой, и вода протекает в трубопроводную систему, а также через сигнальное отверстие для срабатывания системы оповещения.
При открывании главного контрольного клапана давление в камере диафрагмы может увеличиться. Данное повышение давления является нормальным, и если давление вырастет выше 250 psi (17,2 бар), его надо стравить путем частичного временного открывания станции ручного управления. Однако не давайте давлению, показываемому манометром камеры диафрагмы, падать ниже давления системы водоснабжения, показываемого манометром системы водоснабжения, так как это может привести к отключению клапана DV-5.
После установки противопожарной системы сообщите об этом соответствующим органам и уведомите их об ответственности за контроль над имуществом и/или центральной станцией пожарной сигнализации.
При использовании в системе водоснабжения морской или соленой воды рекомендуется полностью промыть систему чистой свежей водой. Следование данной рекомендации увеличит срок службы клапана DV-5 и обвязки.
Покрытие Rilsan для клапана DV-5 обеспечивает коррозионную стойкость и предназначено для увеличения срока службы клапана от воздействия внутренних и внешних коррозионных условий. Хотя данное покрытие и является коррозионно стойким, конечным пользователям или другим техническим экспертам, знакомым с предполагаемыми условиями эксплуатации установки, рекомендуется проконсультироваться по вопросу уместности применения данного покрытия для данных конкретных условий коррозии.
Системам с водоснабжением морской или соленой водой требуется уделить особое внимание для того, чтобы увеличить срок службы клапана и обвязки. В идеале данный тип систем необходимо скомпоновать с первичным источником чистой свежей воды (например, водонапорным баком), и только при срабатывании вторичный водопитатель (с морской или соленой водой) будет подавать воду в систему. После срабатывания системы ее необходимо промыть чистой свежей водой. Следование данным рекомендациям увеличит срок службы клапана DV-5 и его обвязки.
Дренчерные клапаны модели DV-5, представленные в данном документе, должны устанавливаться и эксплуатироваться в соответствии с требованиями этого документа и требованиями соответствующих стандартов, в соответствии с нормами и стандартами любых других органов, имеющих соответствующие полномочия. Несоблюдение требований вышеперечисленных документов может привести к выходу оборудования из строя. Владелец системы пожаротушения несет ответственность за надлежащую эксплуатацию системы и поддержание всех ее элементов в рабочем состоянии. Для разрешения всех возникающих вопросов следует обращаться к подрядчику, установившему оборудование, или к изготовителю данного оборудования.

ВЕС:

DV-5 Ду 40 мм - 4,1 кг
DV-5 Ду 50 мм - 5,4 кг
DV-5 Ду 80 мм - 21,3 кг
DV-5 Ду 100 мм - 36,3 кг
DV-5 Ду 150 мм - 52,3 кг
DV-5 Ду 200 мм - 87,5 кг
Обвязка - 15 кг


Если в системе водоснабжения содержатся химические вещества, которые могут привести к разрушению резины EPDM или если пятилетняя проверка показывает сосредоточение мусора внутри клапана, которое может оказать влияние на правильность работы, то частоту проверки внутренних частей необходимо увеличить.
Если в системе водоснабжения используется морская или соленая вода, то, соответственно, частоту проверки внутренних частей клапана необходимо увеличить (для систем, имеющих водоснабжение соленой или морской водой, рекомендуется ежегодно проводить проверку внутренних частей клапана).
Удостоверьтесь, что диафрагма сориентирована в правильном направлении в соответствии с рис.1, в противном случае клапан установлен неправильно.
Перетягивание болтов крышки диафрагмы может привести к последующей протечке седла клапана, которую можно увидеть по утечке из автоматического дренажного клапана

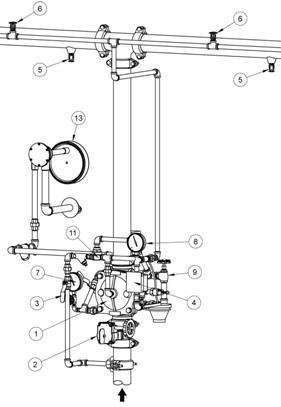

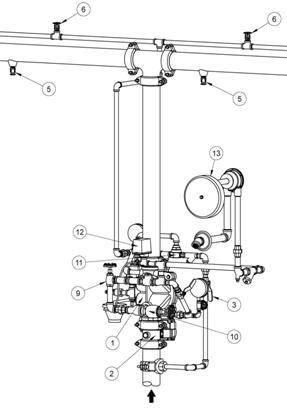

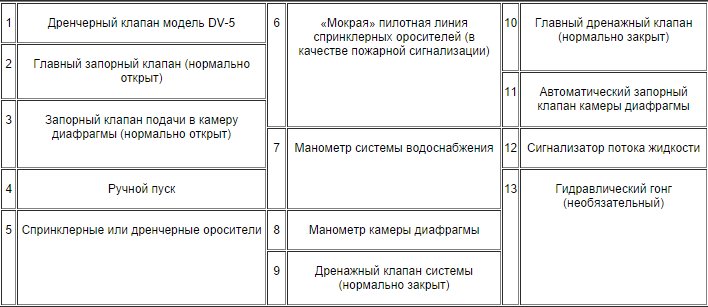

Принципиальная схема обвязки – «мокрый» пилотный пуск/

       Вид спереди                                                                                                                      Вид сзади

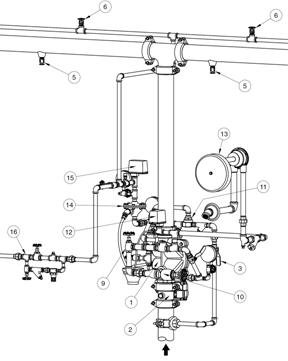

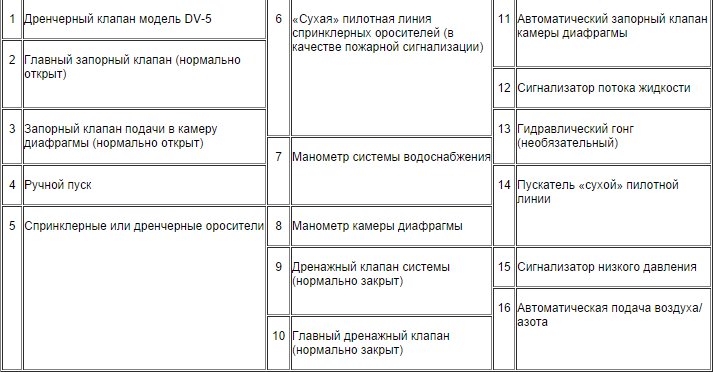

Принципиальная схема обвязки – «сухой» пилотный пуск

               Вид спереди                                                                                     Вид сзади

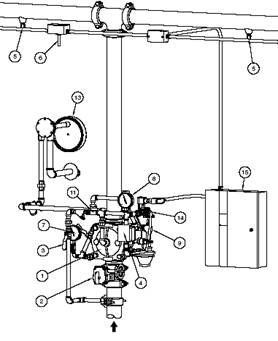

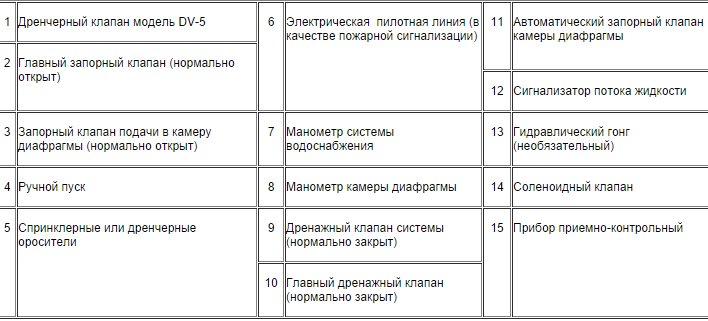

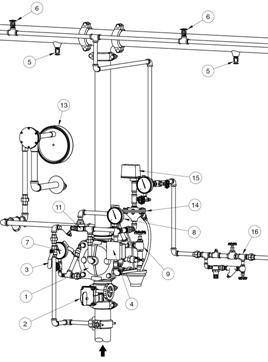

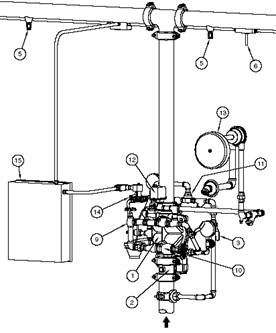

Принципиальная схема обвязки – электрический  пилотный пуск

                        Вид спереди                                                                   Вид сзади

 ОФОРМЛЕНИЕ ЗАКАЗА

Указать модель клапана, диаметр (Ду), тип фланцевых соединений, комплектность (нужна ли обвязка - указать тип обвязки).

Автоматическое оборудование Tyco Fire & Building Products для водяного и пенного пожаротушения
