Установка для очистки поверхностных нефтесодержащих стоков (сепаратор нефтепродуктов) SOR.II

Применение

Сепараторы нефтепродуктов типа SOR.II предназначены для очистки сточных вод, загрязненных нефтепродуктами с плотностью от 750 до 950 кг/м-3, с температурой перехода в жидкое состояние выше +4оС, с концентрацией загрязнений до 0,5% при непрерывной работе. Обычно это сточные воды при мойке техники и дождевые стоки с автостоянок или загрязненных маслами площадей. Сепаратор нефтепродуктов типа SOR.II не предназначены для очистки сточных вод, содержащих нефтепродукты в виде механически или химически стабильных эмульсий. Эффективность сепарации резко снижается с увеличением содержания нерастворенных веществ. Сепаратор не предназначен для устранения растворенных или мылообразных масел и жиров (например растительного и животного происхождения). На сепаратор не должны подаваться фекальные сточные воды.
В зависимости от концентрации загрязнений и характера загрязняющих веществ на входе и предъявляемых требований на выходе, можно выбрать один из пяти типов сепараторов. При  превышении допустимого расхода стоков во время дождя, можно использовать обводную линию, которая 5-кратно увеличит проток.


Описание функций

Сепараторы с точки зрения функциональности можно разделить на три группы: седиментационный отстойник, коалесцентный сепаратор и сорбционный фильтр. Все три функции выполняет сепаратор марки SOR.II-..-JKS. У остальных типов сепараторов некоторые функции отсутствуют.

При протоке стоков через сепаратор происходит постепенное осаждение нерастворимых веществ в седиментационном отстойнике, затем в коалесцентном сепараторе гравитационным способом отделяется большая часть нефтяных частиц. Улавливание оставшихся нефтяных частиц обеспечивается динамическим поглощением в сорбционном фильтре.


Описание оборудования

Сепаратор нефтепродуктов типа SOR.II представляет собой полипропиленовый резервуар, в который вварены: емкость для сбора нефтепродуктов, коалесцентная вставка, площадка для обслуживания, коалесцентный фильтр, полупогружная перегородка, перелив коалесцентного сепаратора, сорбционный фильтр, перелив сорбционного фильтра, место отбора проб и обводная линия (байпас). Подачу и отвод стоков обеспечивают подводящий и отводящий трубопроводы. Сепараторы не всех модификаций обязаны содержать все выше перечисленные компоненты.


Технические данные

Сепараторы нефтепродуктов SOR.II изготавливаются шести типоразмеров: SOR.II - 0,5, SOR.II - 1, SOR.II - 2, SOR.II - 5, SOR.II - 10, SOR.II - 20. Там, где предполагается периодическое переполнение сепаратора стоками с незначительным загрязнением, можно использовать емкостной напуск с обводной линией (байпасом), который в таких случаях может быть составной частью сепаратора.

Основные размеры приведены в таблице, подробную техническую информацию об изделии можно найти в Технических условиях изготовителя.

Буквы в типовой маркировке обозначают наличие в установке:

J - седиментационный отстойник
K - коалесцентный сепаратор
S - сорбционный фильтр

Основные параметры

  • Наибольшее допустимое загрязнение нефтепродуктами на входе в SOR.II - .. JKS, SOR.II - .. JK, SOR.II - .. KS, SOR.II - .. K  составляет 5 000 мг/л  на входе в SOR.II - .. S – 10 мг/л.
  • Гарантируемая концентрация нефтепродуктов на выходе, при соблюдении остальных условий (максимальный расход, загрязнение на входе) составляет  5  мг/л для SOR.II - .. JK, SOR.II - .. K  и соответственно 1 или 0,2 мг/л НП для SOR.II - .. JKS, SOR.II - .. KS, SOR.II - .. S.
  • Сепараторы производительностью 5-20 л/с можно выполнить с обводной линией, чем обеспечивается пропуск пятикратного расхода стоков при ливневом дожде.

Принцип функционирования

Сепараторы  нефтепродуктов, по функциональным признакам можно разделить на три части:  отстойник, коалесцентный сепаратор, сорбционный фильтр. Все три функции выполняет только сепаратор марки SOR.II - .. - JKS. У других сепараторов некоторые функции отсутствуют.

1. Отстойник.

Сточная вода самотеком поступает в переднюю часть емкости, где при помощи простой седиментации осаждаются нерастворенные вещества плотностью 1500 кг/м3, более легкие частицы отделяются только на коалесцентном сепараторе. Отстойник рассчитан на интервал очистки один раз в полгода, при этом максимальное загрязнение седиментационного пространства может достигнуть половины высоты между коалесцентной  вставкой и дном емкости. Применение отстойника в улавливателях SOR.II обозначено буквой J. Типовой  отстойник рассчитан на плотность нерастворимых веществ 1500 кг/м3 и удаление осадка каждые шесть месяцев. В случае необходимости иных требований к отстойнику, можно установить индивидуально усовершенствованный отстойник.

2. Коалесцентный сепаратор.

Коалесцентный сепаратор, также как и отстойник, работает на гравитационном принципе, т.е. на разнице плотности воды и загрязняющих ее веществ, но при помощи пластин коалесцентной вставки удается увеличить эффективность  использования пространства, что дает возможность уменьшить размеры сепаратора. Коалесцентный сепаратор обеспечивает отделение всплывающих частиц нефтепродуктов, размером более 0,2 мм и отделение более легких, чем 1500 кг/м3, взвешенных  веществ. Для увеличения эффективности очистки на выходе из коалесцентного сепаратора размещен коалесцентный фильтр с фильтрационной пеной ASISP c плотностью PPI 30, который кроме отделения нефтяных частиц обеспечивает дальнейшее устранение взвешенных веществ. Всплывшие отделенные нефтяные частицы щажерживаются погружной перегородкой и далее сливаются вручную в резервуар для масла. Применение коалесцентного сепаратора в сепараторах SOR.II обозначается буквой К.

3. Сорбционный фильтр

В сорбционном фильтре использована динамическая адсорбция, т.е. процесс, при котором раствор адсорбента протекает через неподвижный слой сорбента. Граница между использованным и свежим сорбентом не четкая. Эта зона во время процесса фильтрации продвигается к выходу из адсорбционной единицы. Этим определятся время службы сорбента в зависимости от желаемой степени очистки на выходе. На время службы сорбента существенно влияет уровень загрязнения взвешенными  веществами на входе, а также концентрация нефтепродуктов на входе. Поверхность волокон практически не смачивается водой (впитывание воды до 3%). Материал фиброил легче воды. При насыщении его нефтепродуктами его можно теоретически регенерировать экстрагированием соответствующими растворителями (до первоначальной сорбционной функции), или же простым отмачиванием или центрифугированием ( хотя при этом происходит постепенное снижение сорбционных качеств: после 15-кратного отмачивания сорбционные качества снижаются на 50% от первоначального уровня). Перед регенерацией следует проверить, не произошло ли загрязнение фиброила взвешенными веществами, такой фиброил регенерировать невозможно. Применение сорбционного фильтра в сепараторе SOR.II указано буквой S. Сорбционный фильтр предназначен для очистки от нефтепродуктов до концентрации 0,2 мг/л. В случае, если требуется более высокое качество очистки до 0,05 по нефтепродуктам (сброс в водоём рыбохозяйственного назначения), то вместо сорбционного фильтра необходимо предусмотреть сорбционную колонну SK 1-...-B.


ТАБЛИЦА ОСНОВНЫХ ПАРАМЕТРОВ

марка сепаратора
макс. расход
длина
ширина
высота
высота притока
высота выпуска
диаметр трубо-провода
масса

Q, л/с
L, мм
В, мм
Н, мм
Е, мм
F, мм
Ø, мм
кг
SOR.II – 0,5 – JKS
0,5
2000




760




1280




1180
1000




160х4
220
            JK
1400
1100
160
             KS

1800

1000

210

          K

1200

1100

150

          S
800
1100
1000
110
SOR.II – 1 – JKS
1

2600

760
1280



1180
1000

160х4

260

                     JK

2000

1100

210

                     KS
2400
1000
240
                     K
1800
1100
190
                     S
800
1100
1000
110
SOR.II – 2 – JKS
2
4200
760
1280
1180
1000
160х4
390
                     JK
3200
1100
290
                     KS

3400

1000

340

                     K

2400

1100

240

                     S
1200
1100
1000
140
SOR.II – 5 – JKS
5

4400

1560
1280
1180
950
160х4

620

                     JK

3400

1100

470

                     KS
3800
950
560
                     K
2800
1100
420
                     S
1400
1100
950
250
SOR.II – 10 – JKS
10
7600
1560
1280
1150
900
200х4,9
940
                       JK
5600
1050
700
                       KS

6200

900

840

                       K

4200

1050

580

                       S
2400
1050
900
380
SOR.II – 20 – JK
20

6600

2360
1680


1550

1400

200х4,9

1210

                       KS

7200

1250

1500

                       K
4800
1400
990
                       S
2600
1400
1250
680

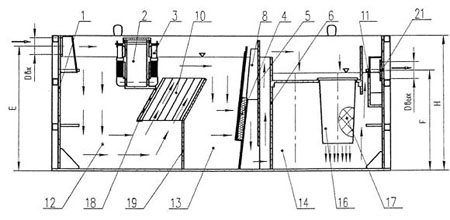

Общий вид сепаратора SOR.II-..-JKS:

  1. корпус сепаратора
  2. резервуар для сбора нефтепродуктов
  3. коллектор для сбора нефтепродуктов
  4. пластина для сбора нефтепродуктов
  5. перегородка разделительная
  6. перегородка переливная
  7. пробоотборник
  8. перелив коалесцентного сепаратора
  9. петля монтажная
Очистка сточных вод
