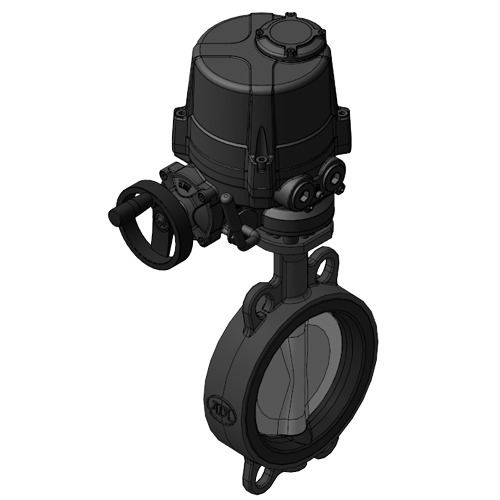

Дисковые поворотные затворы ГРАНВЭЛ с электроприводом Smartgir QD2 DN25–150 PN16

ГРАНВЭЛ с электроприводом Smartgir QD2 — автоматизированный дисковый поворотный затвор для дистанционного управления потоком рабочей среды в инженерных и промышленных трубопроводных системах.

Затворы представлены в диапазоне DN25–150 на номинальное давление PN16 и предназначены для автоматического открытия и закрытия трубопровода с помощью электрического привода.

Применение электропривода позволяет интегрировать трубопроводную арматуру в системы автоматизации и дистанционного управления технологическими процессами.

Назначение затворов ГРАНВЭЛ с электроприводом

Дисковый поворотный затвор предназначен для перекрытия или управления потоком рабочей среды.

Основным запорным элементом является диск, который поворачивается внутри корпуса затвора.

Электропривод Smartgir QD2 обеспечивает механизированное перемещение диска без необходимости постоянного ручного управления непосредственно в месте установки арматуры.

Такое исполнение удобно для:

• автоматизированных инженерных систем;
• удаленно расположенной арматуры;
• объектов с большим количеством затворов;
• систем диспетчеризации;
• технологических установок;
• оборудования, требующего дистанционного управления.

Технические характеристики

Тип оборудования: дисковый поворотный затвор
Бренд: ГРАНВЭЛ
Тип управления: электрический привод Smartgir QD2
DN: 25–150
PN: 16
Тип присоединения: межфланцевое
Наличие ISO-фланца: да
Материал запорного органа: чугун
Материал седлового уплотнения: EPDM HT
Рабочие среды: питьевая вода, котловая вода, вода, условно чистая вода
Исполнение: автоматизированное

Электропривод Smartgir QD2

Электропривод Smartgir QD2 используется для автоматизации управления дисковым поворотным затвором.

Привод преобразует электрический управляющий сигнал в механическое вращение вала затвора и обеспечивает перевод диска между рабочими положениями.

Использование электрического привода позволяет:

• дистанционно открывать и закрывать затвор;
• автоматизировать управление трубопроводом;
• включать арматуру в общую систему управления объектом;
• снизить необходимость ручного обслуживания;
• управлять арматурой, установленной в труднодоступных местах;
• повысить удобство эксплуатации инженерной системы.

Конкретные электрические параметры, напряжение питания, крутящий момент и схема управления должны уточняться при подборе исполнения Smartgir QD2.

Принцип работы

При подаче управляющего сигнала электропривод приводит во вращение вал дискового затвора.

При повороте диска изменяется проходное сечение трубопровода.

В открытом положении поток рабочей среды проходит через затвор.

При повороте диска в закрытое положение проход перекрывается седловым уплотнением.

В зависимости от комплектации и схемы автоматизации управление затвором может осуществляться дистанционно из шкафа управления или другой системы автоматизации.

Рабочие среды

На странице ИРИМЭКС для данной серии указано применение с:

• питьевой водой;
• котловой водой;
• водой;
• условно чистой водой.

При подборе необходимо учитывать температуру, давление и совместимость рабочей среды с материалом диска и седлового уплотнения EPDM HT.

EPDM HT

В качестве седлового уплотнения применяется EPDM HT.

Такое исполнение ориентировано на водяные системы и должно подбираться с учетом фактической температуры и состава рабочей среды.

При эксплуатации с нестандартными жидкостями необходимо дополнительно проверять химическую совместимость материала уплотнения.

Область применения

Дисковые затворы ГРАНВЭЛ с электроприводами Smartgir QD2 применяются в:

• системах горячего водоснабжения;
• системах отопления;
• системах теплоснабжения;
• системах водоснабжения;
• системах кондиционирования;
• системах вентиляции;
• объектах ЖКХ;
• малой энергетике;
• энергетической промышленности;
• автоматизированных инженерных системах.

Электропривод особенно востребован на объектах, где требуется дистанционное или автоматическое управление трубопроводной арматурой.

Преимущества затворов ГРАНВЭЛ с электроприводом

• автоматизированное управление;
• возможность дистанционного открытия и закрытия;
• электропривод Smartgir QD2;
• диапазон DN25–150;
• рабочее давление PN16;
• компактное межфланцевое исполнение;
• наличие ISO-фланца;
• седловое уплотнение EPDM HT;
• возможность интеграции в системы автоматизации;
• удобство эксплуатации труднодоступной арматуры;
• применение в системах водоснабжения и теплоснабжения.

Затвор с рукояткой или с электроприводом

Исполнение с ручной рукояткой подходит для систем, где переключение арматуры выполняется непосредственно персоналом и не требуется дистанционное управление.

ГРАНВЭЛ с электроприводом Smartgir QD2 целесообразно применять, когда необходимо:

• дистанционное управление;
• автоматическое переключение;
• работа по команде системы автоматики;
• управление большим количеством арматуры;
• сокращение ручных операций;
• установка затвора в труднодоступном месте.

Выбор между ручным и электрическим управлением производится с учетом требований конкретного объекта.

Как подобрать ГРАНВЭЛ с электроприводом Smartgir QD2

Для правильного подбора необходимо учитывать:

• DN трубопровода;
• PN;
• рабочую среду;
• рабочую и максимальную температуру;
• режим эксплуатации;
• необходимый крутящий момент;
• напряжение питания электропривода;
• требуемый режим управления;
• необходимость сигнализации положения;
• требования к системе автоматизации;
• количество затворов.

Электропривод должен подбираться с запасом по крутящему моменту и с учетом характеристик конкретного дискового затвора.

Купить затвор ГРАНВЭЛ с электроприводом Smartgir QD2

АО «ИРИМЭКС» осуществляет подбор и поставку дисковых поворотных затворов ГРАНВЭЛ DN25–150 PN16 с электроприводами Smartgir QD2.

Для подготовки предложения рекомендуется указать:

• DN;
• PN;
• рабочую среду;
• температуру;
• напряжение питания;
• требования к управлению;
• необходимость сигнализации положения;
• количество оборудования.

Специалисты АО «ИРИМЭКС» помогут подобрать затвор и соответствующий электропривод, уточнить технические характеристики, стоимость и условия поставки.

Для получения цены и коммерческого предложения на затворы ГРАНВЭЛ с электроприводом Smartgir QD2 направьте заявку в АО «ИРИМЭКС».
