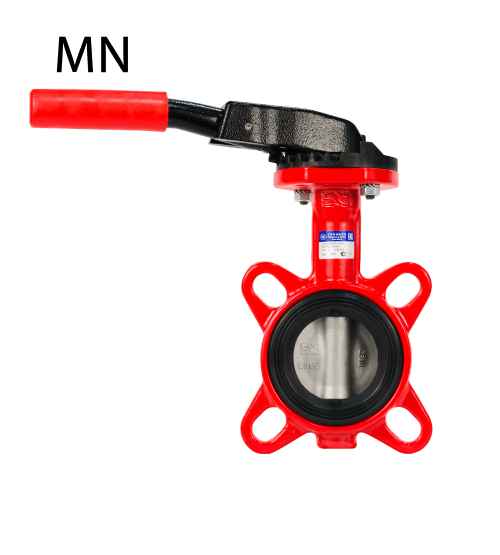

ГРАНВЭЛ ЗПВЛ — межфланцевый дисковый поворотный затвор с ручным управлением для перекрытия и управления потоком воды, водно-гликолевых растворов и других совместимых рабочих сред.
Затворы серии ЗПВЛ с рукояткой представлены в диапазоне DN32–200 на номинальное давление PN16.
Отличительными особенностями серии являются корпус из высокопрочного чугуна GGG40, запорный диск из нержавеющей стали CF8M и седловое уплотнение EPDM.
Для ручного управления предусмотрены рукоятки MN, MR и MRR, позволяющие выбрать требуемый способ фиксации положения диска.
Назначение ГРАНВЭЛ ЗПВЛ
Дисковый поворотный затвор предназначен для открытия и перекрытия потока рабочей среды в трубопроводе.
Основным запорным элементом является диск из нержавеющей стали CF8M.
При повороте рукоятки диск изменяет свое положение относительно направления движения рабочей среды.
В открытом положении обеспечивается прохождение потока через затвор.
В закрытом положении диск взаимодействует с седловым уплотнением EPDM и перекрывает проходное сечение трубопровода.
Промежуточное положение диска может использоваться для управления потоком в пределах, допускаемых проектом и условиями эксплуатации.
Технические характеристики ГРАНВЭЛ ЗПВЛ
Тип оборудования: дисковый поворотный затвор
Серия: ГРАНВЭЛ ЗПВЛ
Тип управления: ручная рукоятка
Варианты рукояток: MN, MR, MRR
DN: 32–200
PN: 16
Тип присоединения: межфланцевое
Материал корпуса: высокопрочный чугун GGG40
Материал диска: нержавеющая сталь CF8M
Материал седлового уплотнения: EPDM
ISO-фланец: да
Минимальная температура рабочей среды: −15 °C
Максимальная температура рабочей среды: +95 °C
Концевые выключатели: отсутствуют
Рабочие среды
ГРАНВЭЛ ЗПВЛ применяется для таких рабочих сред, как:
- питьевая вода;
- вода;
- пропиленгликоль;
- этиленгликоль;
- водно-гликолевые растворы;
- пищевые среды, совместимые с материалами затвора;
- вода с пенообразователем.
При подборе необходимо учитывать концентрацию гликоля, температуру, рабочее давление и совместимость конкретной среды с EPDM и нержавеющей сталью CF8M.
Диск из нержавеющей стали CF8M
Одно из главных преимуществ серии ЗПВЛ — применение диска из нержавеющей стали CF8M.
Нержавеющее исполнение запорного органа обеспечивает повышенную коррозионную стойкость рабочей поверхности диска и позволяет использовать затвор в широком диапазоне инженерных систем.
Это особенно актуально для:
- систем питьевого водоснабжения;
- водоподготовки;
- систем с водно-гликолевыми теплоносителями;
- инженерных систем, где требуется нержавеющее исполнение запорного элемента.
При выборе оборудования необходимо одновременно учитывать свойства диска CF8M и седлового уплотнения EPDM.
Седловое уплотнение EPDM
Герметизация затвора обеспечивается эластичным седловым уплотнением EPDM.
Материал широко применяется в трубопроводной арматуре для воды и ряда водных растворов.
EPDM обеспечивает плотное прилегание диска и герметичное перекрытие потока.
Перед применением с нестандартной рабочей средой необходимо проверить ее химическую совместимость с EPDM.
Рукоятки MN, MR и MRR
Для ГРАНВЭЛ ЗПВЛ предусмотрено несколько вариантов ручного управления.
Рукоятка MN
Исполнение с фиксацией положения диска.
Подходит для систем, где требуется простое ручное управление и фиксация предусмотренных положений затвора.
Рукоятка MR
Позволяет устанавливать диск в произвольное положение.
Используется при необходимости более гибкого ручного управления положением запорного органа.
Рукоятка MRR
Исполнение с фиксацией произвольного положения диска.
Выбор рукоятки производится с учетом DN, режима эксплуатации и требований конкретной системы.
Межфланцевое исполнение
ГРАНВЭЛ ЗПВЛ имеет компактную межфланцевую конструкцию.
Затвор устанавливается между ответными фланцами трубопровода.
Преимущества межфланцевого исполнения:
- небольшая строительная длина;
- компактные габариты;
- сравнительно небольшая масса;
- удобство монтажа;
- экономия пространства;
- возможность простой замены и обслуживания.
При монтаже необходимо соблюдать требования производителя к типу ответных фланцев и крепежу.
Область применения
ГРАНВЭЛ ЗПВЛ с рукояткой применяется в:
- системах холодного водоснабжения;
- системах питьевого водоснабжения;
- системах водоснабжения;
- системах отопления;
- системах вентиляции;
- водоподготовке;
- системах с пропиленгликолем;
- системах с этиленгликолем;
- инженерных сетях зданий;
- объектах ЖКХ;
- промышленных трубопроводных системах.
Преимущества ГРАНВЭЛ ЗПВЛ
- диск из нержавеющей стали CF8M;
- прочный корпус из высокопрочного чугуна GGG40;
- седловое уплотнение EPDM;
- диапазон DN32–200;
- номинальное давление PN16;
- рабочая температура от −15 до +95 °C;
- компактное межфланцевое исполнение;
- применение с питьевой водой;
- возможность применения с этиленгликолем и пропиленгликолем;
- три варианта рукоятки MN, MR и MRR;
- наличие ISO-фланца;
- небольшая строительная длина;
- ручное управление без электропитания.
Отличие ГРАНВЭЛ ЗПВЛ от ЗПВС
Серии имеют сходную конструкцию и используют седловое уплотнение EPDM, однако отличаются материалами корпуса и запорного диска.
ГРАНВЭЛ ЗПВС — корпус из серого чугуна и диск из высокопрочного чугуна.
ГРАНВЭЛ ЗПВЛ — корпус из высокопрочного чугуна GGG40 и диск из нержавеющей стали CF8M.
Поэтому ЗПВЛ целесообразно рассматривать в случаях, когда требуется нержавеющее исполнение запорного органа и повышенная коррозионная стойкость диска.
Отличие ГРАНВЭЛ ЗПВЛ от ЗПТЛ
Обе серии имеют нержавеющий диск CF8M, но отличаются седловым уплотнением и температурным назначением.
ГРАНВЭЛ ЗПВЛ комплектуется стандартным EPDM и рассчитан на температуру рабочей среды до +95 °C.
ГРАНВЭЛ ЗПТЛ оснащается высокотемпературным EPDM HT и предназначен прежде всего для горячей воды и теплоснабжения при более высокой температуре.
Поэтому выбор между ЗПВЛ и ЗПТЛ необходимо производить с учетом максимальной температуры рабочей среды.
Как подобрать ГРАНВЭЛ ЗПВЛ
При подборе необходимо учитывать:
- DN трубопровода;
- рабочее и максимальное давление;
- рабочую среду;
- концентрацию этиленгликоля или пропиленгликоля;
- рабочую и максимальную температуру;
- требования к материалу диска;
- требуемый тип рукоятки;
- условия монтажа;
- необходимое количество оборудования.
Для пищевых и специальных рабочих сред возможность применения конкретного исполнения необходимо дополнительно подтвердить по технической документации.
Купить ГРАНВЭЛ ЗПВЛ с рукояткой
АО «ИРИМЭКС» осуществляет подбор и поставку дисковых поворотных затворов ГРАНВЭЛ ЗПВЛ DN32–200 PN16 с рукоятками MN, MR и MRR.
Для получения технического и коммерческого предложения направьте специалистам АО «ИРИМЭКС»:
- DN;
- рабочее давление;
- рабочую среду;
- рабочую температуру;
- концентрацию гликоля при его наличии;
- требуемый тип рукоятки;
- количество оборудования.
Специалисты помогут подобрать необходимый артикул, проверить совместимость материалов с рабочей средой, уточнить технические характеристики, стоимость и условия поставки.
Для получения цены и коммерческого предложения на ГРАНВЭЛ ЗПВЛ с рукояткой направьте заявку в АО «ИРИМЭКС».
Технические характеристики и принцип действия затвора Гранвэл ЗПВЛ с рукояткой
|
Артикул
|
Габариты
|
Наименование
|
DN
|
Тип управления
|
ЦЕНА, с НДС, руб.
|
| BD01A30665 | 120х90х210 | ГРАНВЭЛ® Затвор Поворотный Дисковый ЗПВЛ - FLN(w)-5-025/032-MN-Е, Ду025/032, Ру16, межфланцевый, рукоятка, корпус - GGG40, диск - CF8M, седло - EPDM, Траб=-15...+95С | 32 | Рукоятка MN с фиксацией положения | по запросу |
| BD01A141169 | 330х306х276 | ГРАНВЭЛ® Затвор Поворотный Дисковый ЗПВЛ - FLN(w)-5-025/032-MRR-Е, Ду025/032, Ру16, межфланцевый, рукоятка, корпус - GGG40, диск - CF8M, седло - EPDM, Траб=-15...+95С | 32 | Рукоятка MRR с произвольным положением | по запросу |
| BD01A112671 | 33х290х270 | ГРАНВЭЛ® Затвор Поворотный Дисковый ЗПВЛ - FLN(w)-5-025/32-MR-Е, Ду025/032, Ру16, межфланцевый, рукоятка, корпус - GGG40, диск - CF8M, седло - EPDM, Траб=-15...+95С | 32 | Рукоятка MR с произвольным положением | по запросу |
| BD01A30666 | 120х90х220 | ГРАНВЭЛ® Затвор Поворотный Дисковый ЗПВЛ - FLN(w)-5-040-MN-Е, Ду040, Ру16, межфланцевый, рукоятка, корпус - GGG40, диск - CF8M, седло - EPDM, Траб=-15...+95С | 40 | Рукоятка MN с фиксацией положения | по запросу |
| BD01A99583 | 300х350х80 | ГРАНВЭЛ® Затвор Поворотный Дисковый ЗПВЛ - FLN(w)-5-040-MR-Е, Ду040, Ру16, межфланцевый, рукоятка, корпус - GGG40, диск - CF8M, седло - EPDM, Траб=-15...+95С | 40 | Рукоятка MR с произвольным положением | по запросу |
| BD01A141170 | 290х340х90 | ГРАНВЭЛ® Затвор Поворотный Дисковый ЗПВЛ - FLN(w)-5-040-MRR-Е, Ду040, Ру16, межфланцевый, рукоятка, корпус - GGG40, диск - CF8M, седло - EPDM, Траб=-15...+95С | 40 | Рукоятка MRR с произвольным положением | по запросу |
| BD01A30903 | 150х90х300 | ГРАНВЭЛ® Затвор Поворотный Дисковый ЗПВЛ - FLN(w)-5-050-MR-Е, Ду050, Ру16, межфланцевый, рукоятка, корпус - GGG40, диск - CF8M, седло - EPDM, Траб=-15...+95С | 50 | Рукоятка MR с произвольным положением | по запросу |
| BD01A30812 | 150х90х250 | ГРАНВЭЛ® Затвор Поворотный Дисковый ЗПВЛ - FLN(w)-5-050-MN-Е, Ду050, Ру16, межфланцевый, рукоятка, корпус - GGG40, диск - CF8M, седло - EPDM, Траб=-15...+95С | 50 | Рукоятка MN с фиксацией положения | по запросу |
| BD01A141171 | 350х50х320 | ГРАНВЭЛ® Затвор Поворотный Дисковый ЗПВЛ - FLN(w)-5-050-MRR-Е, Ду050, Ру16, межфланцевый, рукоятка, корпус - GGG40, диск - CF8M, седло - EPDM, Траб=-15...+95С | 50 | Рукоятка MRR с произвольным положением | по запросу |
| BD01A12813 | 90х135х250 | ГРАНВЭЛ® Затвор Поворотный Дисковый ЗПВЛ - FLN(w)-5-065-MN-Е, Ду065, Ру16, межфланцевый, рукоятка, корпус - GGG40, диск - CF8M, седло - EPDM, Траб=-15...+95С | 65 | Рукоятка MN с фиксацией положения | по запросу |
| BD01A99584 | 360х90х310 | ГРАНВЭЛ® Затвор Поворотный Дисковый ЗПВЛ - FLN(w)-5-065-MR-Е, Ду065, Ру16, межфланцевый, рукоятка, корпус - GGG40, диск - CF8M, седло - EPDM, Траб=-15...+95С | 65 | Рукоятка MR с произвольным положением | по запросу |
| BD01A39038 | 350х90х350 | ГРАНВЭЛ® Затвор Поворотный Дисковый ЗПВЛ - FLN(w)-5-080-MR-Е, Ду080, Ру16, межфланцевый, рукоятка, корпус - GGG40, диск - CF8M, седло - EPDM, Траб=-15...+95С | 80 | Рукоятка MR с произвольным положением | по запросу |
| BD01A12814 | 145х90х280 | ГРАНВЭЛ® Затвор Поворотный Дисковый ЗПВЛ - FLN(w)-5-080-MN-Е, Ду080, Ру16, межфланцевый, рукоятка, корпус - GGG40, диск - CF8M, седло - EPDM, Траб=-15...+95С | 80 | Рукоятка MN с фиксацией положения | по запросу |
| BD01A39039 | 150х90х370 | ГРАНВЭЛ® Затвор Поворотный Дисковый ЗПВЛ - FLN(w)-5-100-MR-Е, Ду100, Ру16, межфланцевый, рукоятка, корпус - GGG40, диск - CF8M, седло - EPDM, Траб=-15...+95С | 100 | Рукоятка MR с произвольным положением | по запросу |
| BD01A12815 | 145х90х310 | ГРАНВЭЛ® Затвор Поворотный Дисковый ЗПВЛ - FLN(w)-5-100-MN-Е, Ду100, Ру16, межфланцевый, рукоятка, корпус - GGG40, диск - CF8M, седло - EPDM, Траб=-15...+95С | 100 | Рукоятка MN с фиксацией положения | по запросу |
| BD01A40914 | 280х350х70 | ГРАНВЭЛ® Затвор Поворотный Дисковый ЗПВЛ - FLN(w)-5-125-MR-Е, Ду125, Ру16, межфланцевый, рукоятка, корпус - GGG40, диск - CF8M, седло - EPDM, Траб=-15...+95С | 125 | Рукоятка MR с произвольным положением | по запросу |
| BD01A12816 | 185х90х350 | ГРАНВЭЛ® Затвор Поворотный Дисковый ЗПВЛ - FLN(w)-5-125-MN-Е, Ду125, Ру16, межфланцевый, рукоятка, корпус - GGG40, диск - CF8M, седло - EPDM, Траб=-15...+95С | 125 | Рукоятка MN с фиксацией положения | по запросу |
| BD01A39040 | 460х420х100 | ГРАНВЭЛ® Затвор Поворотный Дисковый ЗПВЛ - FLN(w)-5-150-MR-Е, Ду150, Ру16, межфланцевый, рукоятка, корпус - GGG40, диск - CF8M, седло - EPDM, Траб=-15...+95С | 150 | Рукоятка MR с произвольным положением | по запросу |
| BD01A12817 | 210х90х370 | ГРАНВЭЛ® Затвор Поворотный Дисковый ЗПВЛ - FLN(w)-5-150-MN-Е, Ду150, Ру16, межфланцевый, рукоятка, корпус - GGG40, диск - CF8M, седло - EPDM, Траб=-15...+95С | 150 | Рукоятка MN с фиксацией положения | по запросу |
| BD01A99028 | 50х50х60 | ГРАНВЭЛ® Затвор Поворотный Дисковый ЗПВЛ - FLN(w)-5-150-MRR-Е, Ду150, Ру16, межфланцевый, рукоятка, корпус - GGG40, диск - CF8M, седло - EPDM, Траб=-15...+95С | 150 | Рукоятка MRR с произвольным положением | по запросу |
| BD01A12818 | 255х90х510 | ГРАНВЭЛ® Затвор Поворотный Дисковый ЗПВЛ - FLN(w)-5-200-MR-Е, Ду200, Ру16, межфланцевый, рукоятка, корпус - GGG40, диск - CF8M, седло - EPDM, Траб=-15...+95С | 200 | Рукоятка MR с произвольным положением | по запросу |
| BD01A98224 | 260х80х510 | ГРАНВЭЛ® Затвор Поворотный Дисковый ЗПВЛ - FLN(w)-5-200-MRR-Е, Ду200, Ру16, межфланцевый, рукоятка, корпус - GGG40, диск - CF8M, седло - EPDM, Траб=-15...+95С | 200 | Рукоятка MRR с произвольным положением | по запросу |
