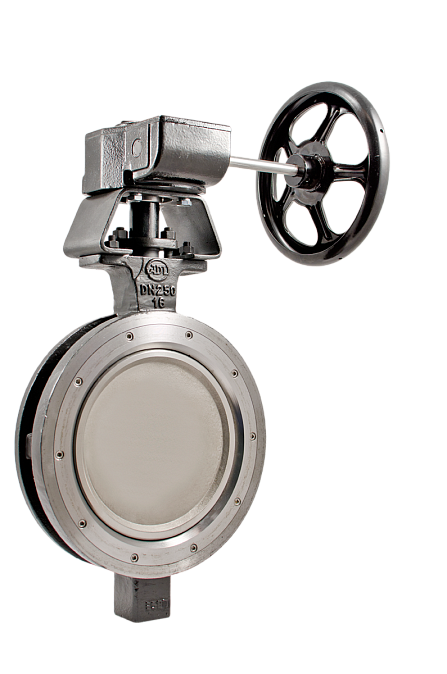

Двухэксцентриковый дисковый затвор СТЕЙНВАЛ ТМ.2 DN50–800 PN16

СТЕЙНВАЛ ТМ.2 — промышленный двухэксцентриковый дисковый поворотный затвор для перекрытия потока рабочей среды в ответственных трубопроводных системах.

Серия выпускается в диапазоне DN50–800 на номинальное давление PN16 и рассчитана на рабочую температуру от −60 до +200 °C.

Конструкция с двойным эксцентриситетом снижает взаимодействие диска и седлового уплотнения в процессе поворота, что способствует уменьшению износа уплотняющих поверхностей по сравнению с обычной концентрической конструкцией.

СТЕЙНВАЛ ТМ.2 применяется в теплоснабжении, водоподготовке, нефтехимической, нефтеперерабатывающей и других ответственных промышленных системах.

Назначение СТЕЙНВАЛ ТМ.2

Двухэксцентриковый дисковый затвор предназначен для открытия и герметичного перекрытия потока жидких и газообразных рабочих сред.

Запорным элементом является поворотный диск из нержавеющей стали.

При открытии диск поворачивается вокруг смещенной оси, постепенно освобождая проходное сечение трубопровода.

При закрытии диск входит в контакт с седловым уплотнением PTFE и обеспечивает герметичное перекрытие потока.

Двухэксцентриковая конструкция позволяет уменьшить трение между диском и уплотнением в процессе открытия и закрытия арматуры.

Технические характеристики СТЕЙНВАЛ ТМ.2

Тип оборудования: дисковый поворотный затвор
Конструкция: двухэксцентриковая
Серия: СТЕЙНВАЛ ТМ.2
DN: 50–800
PN: 16
Номинальное давление: 1,6 МПа
Тип присоединения: межфланцевое
Материал корпуса: углеродистая или нержавеющая сталь в зависимости от исполнения
Материал диска: нержавеющая сталь
Материал седлового уплотнения: PTFE
Рабочая температура: от −60 до +200 °C
Класс герметичности: А
Герметичность: в обоих направлениях потока
ISO-фланец: да
Варианты управления: рукоятка, редуктор, электропривод, пневмопривод

Что такое двухэксцентриковый затвор

В стандартном концентрическом дисковом затворе ось вращения проходит через геометрический центр диска и корпуса.

В двухэксцентриковой конструкции ось штока смещена относительно центра диска и оси трубопровода.

Такая геометрия обеспечивает более быстрое отделение диска от седла после начала открытия.

В результате:

• уменьшается трение уплотняющих поверхностей;
• снижается износ седла;
• уменьшается крутящий момент;
• повышается ресурс запорного узла;
• облегчается автоматизация арматуры.

Такая конструкция особенно востребована в промышленных системах с повышенными требованиями к надежности и ресурсу оборудования.

Уплотнение PTFE

В двухэксцентриковых затворах СТЕЙНВАЛ ТМ.2 применяется седловое уплотнение из PTFE — политетрафторэтилена.

PTFE характеризуется высокой химической стойкостью и позволяет применять затворы с широким спектром совместимых рабочих сред.

Исполнение с PTFE особенно актуально для:

• химической промышленности;
• нефтехимии;
• нефтепереработки;
• водоподготовки;
• технологических жидкостей;
• ряда агрессивных рабочих сред.

При подборе необходимо обязательно проверить химическую совместимость PTFE, материалов корпуса и диска с конкретной рабочей средой.

Рабочие среды

В зависимости от материала корпуса и конкретного исполнения СТЕЙНВАЛ ТМ.2 может применяться для:

• воды;
• пара;
• пищевых сред;
• химически агрессивных жидкостей;
• агрессивных рабочих сред;
• ряда абразивных жидкостей;
• технологических жидкостей;
• других сред, совместимых с материалами затвора.

Возможность применения оборудования с конкретной средой необходимо подтверждать при подборе с учетом химического состава, давления и температуры.

Корпус из углеродистой или нержавеющей стали

СТЕЙНВАЛ ТМ.2 выпускается в различных материальных исполнениях.

В зависимости от условий эксплуатации корпус может быть выполнен из:

• углеродистой стали;
• нержавеющей стали.

Запорный диск выполняется из нержавеющей стали.

Выбор материала корпуса зависит от:

• рабочей среды;
• температуры;
• коррозионной активности;
• условий окружающей среды;
• требований проектной документации.

Для химически агрессивных и коррозионных сред выбор материала должен выполняться особенно тщательно.

Герметичность класса А

Одно из важных преимуществ СТЕЙНВАЛ ТМ.2 — герметичность класса А в обоих направлениях потока.

Это позволяет использовать затвор в ответственных трубопроводных системах, где предъявляются повышенные требования к герметичности перекрытия.

Двунаправленная герметичность упрощает проектирование трубопроводной системы, поскольку оборудование способно обеспечивать перекрытие независимо от основного направления потока в пределах условий применения конкретного исполнения.

Антистатическое исполнение

Конструкция СТЕЙНВАЛ ТМ.2 предусматривает антистатическое исполнение.

Это особенно важно при работе:

• в нефтегазовой промышленности;
• в нефтехимии;
• на нефтеперерабатывающих предприятиях;
• с горючими и потенциально взрывоопасными средами.

Конкретные требования по применению оборудования во взрывоопасных зонах должны проверяться по документации выбранного исполнения и требованиям проекта.

Защита штока от вылета

Шток затвора имеет конструктивную защиту от вылета.

Такое решение повышает безопасность эксплуатации трубопроводной арматуры и является важным преимуществом для ответственных промышленных систем.

Варианты управления

СТЕЙНВАЛ ТМ.2 может комплектоваться различными типами управления:

• ручной рукояткой;
• механическим редуктором;
• электроприводом;
• пневматическим приводом.

Для небольших DN может использоваться ручное управление.

При увеличении диаметра и требуемого крутящего момента применяется редуктор.

Для автоматизированных технологических систем могут использоваться электрические или пневматические приводы.

Автоматизация СТЕЙНВАЛ ТМ.2

Наличие стандартного присоединения позволяет автоматизировать двухэксцентриковый затвор.

При подборе привода необходимо учитывать:

• DN;
• перепад давления;
• требуемый крутящий момент;
• рабочую среду;
• температуру;
• частоту переключений;
• напряжение питания;
• необходимое время открытия и закрытия;
• требования к сигнализации положения;
• категорию и условия окружающей среды.

Для технологических и взрывоопасных объектов исполнение привода необходимо согласовывать с требованиями проекта.

Область применения

Двухэксцентриковые затворы СТЕЙНВАЛ ТМ.2 применяются в:

• системах теплоснабжения;
• системах водоподготовки;
• системах водоочистки;
• энергетике;
• нефтегазовой промышленности;
• нефтеперерабатывающей промышленности;
• нефтехимической промышленности;
• химической промышленности;
• пищевой промышленности;
• целлюлозно-бумажной промышленности;
• ответственных промышленных трубопроводных системах.

Преимущества СТЕЙНВАЛ ТМ.2

• двухэксцентриковая конструкция;
• диапазон DN50–800;
• номинальное давление PN16;
• температура от −60 до +200 °C;
• седловое уплотнение PTFE;
• нержавеющий запорный диск;
• углеродистое и нержавеющее исполнение корпуса;
• класс герметичности А;
• герметичность в обоих направлениях;
• антистатическое исполнение;
• защита штока от вылета;
• возможность автоматизации;
• варианты с редуктором, электроприводом и пневмоприводом;
• применение в ответственных промышленных системах.

Отличие двухэксцентрикового затвора от обычного дискового

Обычный концентрический дисковый затвор отличается простой конструкцией и широко применяется в стандартных инженерных системах.

СТЕЙНВАЛ ТМ.2 с двойным эксцентриситетом предназначен для более ответственных условий эксплуатации.

Смещение осей позволяет уменьшить контакт между диском и седлом при движении, что способствует снижению износа и крутящего момента.

Кроме того, серия ТМ.2 рассчитана на температуры до +200 °C и может выпускаться в стальных исполнениях для промышленного применения.

Отличие СТЕЙНВАЛ ТМ.2 от ТМ.3

СТЕЙНВАЛ ТМ.2 — двухэксцентриковый затвор с уплотнением PTFE, DN50–800, предназначенный для температур до +200 °C.

СТЕЙНВАЛ ТМ.3 — трехэксцентриковая серия для более тяжелых условий эксплуатации, более высоких температур и различных вариантов металлического уплотнения.

Поэтому выбор между ТМ.2 и ТМ.3 необходимо выполнять по температуре, давлению, рабочей среде, требуемому типу уплотнения и условиям эксплуатации.

Как подобрать СТЕЙНВАЛ ТМ.2

Для правильного подбора необходимо указать:

• DN трубопровода;
• рабочее и расчетное давление;
• точное название рабочей среды;
• химический состав среды;
• рабочую температуру;
• максимальную температуру;
• требуемый материал корпуса;
• требуемый тип управления;
• требования к приводу;
• условия окружающей среды;
• требуемое количество оборудования.

Для агрессивных, нефтехимических и других сложных промышленных сред рекомендуется выполнять подбор по техническому опросному листу.

Купить СТЕЙНВАЛ ТМ.2

АО «ИРИМЭКС» осуществляет подбор и поставку двухэксцентриковых дисковых поворотных затворов СТЕЙНВАЛ ТМ.2 DN50–800 PN16 для инженерных и промышленных трубопроводных систем.

Специалисты АО «ИРИМЭКС» помогут подобрать материал корпуса, исполнение затвора и привод в соответствии с параметрами рабочей среды и условиями эксплуатации.

Для подготовки технического и коммерческого предложения направьте:

• DN;
• давление;
• рабочую среду;
• температуру;
• материал исполнения;
• требуемый тип управления;
• количество оборудования.

Для получения цены и коммерческого предложения на СТЕЙНВАЛ ТМ.2 направьте заявку в АО «ИРИМЭКС».
