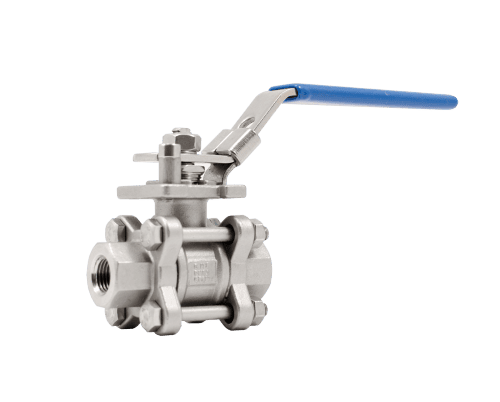

Резьбовые шаровые краны АДЛ BV17 с ISO-фланцем под привод

Вид оборудования: Краны шаровые, пробковые
Серия: BV17
Бренд: АДЛ
Производитель: ООО "Торговый Дом АДЛ"
Страна: Россия
Область применения: водоснабжение, пароконденсатные системы, пищевая промышленность
Рабочая среда: агрессивные среды, пищевые среды, воздух, нейтральные жидкости, пар.

DN	8 - 100
PN	40 - 63
Тип присоединения	Р/Р
Тип управления	Рукоятка
Материал корпуса	Сталь нержавеющая
Наличие ISO фланца	Да
Материал седлового уплотнения	PTFE + 25% графит
Материал уплотнения по штоку	PTFE + 25% графит
T min окружающей среды, C	-60
T min рабочей среды, C	-30
T max рабочей среды, С	200



Технические характеристики и принцип действия крана шарового АДЛ BV17 резьбового с ISO фланцем

Артикул	Габариты	Наименование	DN	PN	ЦЕНА, с НДС, руб.
BL09A661685	70х50х50	BV17.04.008.63.Р/Р - Кран шаровой серии BV17 c ISO-фланцем под привод, корпус из нерж.ст., полнопроходный DN008 PN63, тип присоединения - резьба/резьба	8	63	по запросу
BL09A661693	50х50х50	BV17.04.010.63.Р/Р - Кран шаровой серии BV17 c ISO-фланцем под привод, корпус из нерж.ст., полнопроходный DN10 PN63, тип присоединения - резьба/резьба (L =64 мм)	10	63	по запросу
BL09A661694	70х50х60	BV17.04.015.63.Р/Р - Кран шаровой серии BV17 c ISO-фланцем под привод, корпус из нерж.ст., полнопроходный DN15 PN63, тип присоединения - резьба/резьба	15	63	по запросу
BL09A661696	80х55х100	BV17.04.020.63.Р/Р - Кран шаровой серии BV17 c ISO-фланцем под привод, корпус из нерж.ст., полнопроходный DN20 PN63, тип присоединения - резьба/резьба	20	63	по запросу
BL09A661697	90х70х100	BV17.04.025.63.Р/Р - Кран шаровой серии BV17 c ISO-фланцем под привод, корпус из нерж.ст., полнопроходный DN25 PN63, тип присоединения - резьба/резьба	25	63	по запросу
BL09A661698	110х75х130	BV17.04.032.63.Р/Р - Кран шаровой серии BV17 c ISO-фланцем под привод, корпус из нерж.ст., полнопроходный DN32 PN63, тип присоединения - резьба/резьба	32	63	по запросу
BL09A661700	130х90х155	BV17.04.040.63.Р/Р - Кран шаровой серии BV17 c ISO-фланцем под привод, корпус из нерж.ст., полнопроходный DN40 PN63, тип присоединения - резьба/резьба	40	63	по запросу
BL09A661701	170х100х270	BV17.04.050.63.Р/Р - Кран шаровой серии BV17 c ISO-фланцем под привод, корпус из нерж.ст., полнопроходный DN50 PN63, тип присоединения - резьба/резьба	50	63	по запросу
BL09A661704	300х250х430	BV17.04.100.40.Р/Р - Кран шаровой серии BV17 c ISO-фланцем под привод, корпус из нерж.ст., полнопроходный DN100 PN40, тип присоединения- резьба/резьба	100	40	по запросу



АО «ИРИМЭКС» осуществляет подбор и поставку резьбовых шаровых кранов АДЛ серии BV17 с ISO-фланцем под привод для инженерных и промышленных трубопроводных систем.

BV17 — двухходовой полнопроходной шаровой кран трёхсоставной конструкции с корпусом из нержавеющей стали. Представленные исполнения имеют присоединение резьба/резьба (Р/Р) и оснащены ISO-фланцем, позволяющим установить пневматический или электрический исполнительный привод.

Шаровые краны АДЛ BV17 с ISO-фланцем

Основные характеристики серии:

• серия — BV17;
• тип — двухходовой шаровой кран;
• конструкция — трёхсоставная;
• проход — полнопроходной;
• номинальный диаметр — DN 8–100;
• номинальное давление — PN 40–63;
• присоединение — резьба/резьба (Р/Р);
• материал корпуса — нержавеющая сталь;
• управление в базовом исполнении — рукоятка;
• ISO-фланец — есть;
• возможность установки исполнительного привода;
• седловое уплотнение — PTFE + 25% графита;
• уплотнение по штоку — PTFE + 25% графита;
• минимальная температура рабочей среды — −30 °C;
• максимальная температура рабочей среды — +200 °C;
• минимальная температура окружающей среды — −60 °C.

ISO-фланец под привод

Главное отличие этой модификации BV17 — наличие ISO-фланца для установки исполнительного механизма.

Кран может использоваться с ручной рукояткой либо оснащаться:

• пневматическим приводом;
• электрическим приводом.

Производитель предусматривает резьбовые исполнения BV17 с ISO-фланцем именно для автоматизации трубопроводной арматуры.

При подборе привода необходимо учитывать DN, рабочее давление, крутящий момент крана, требуемое время срабатывания, частоту циклов и условия эксплуатации.

Полнопроходная конструкция

BV17 имеет полнопроходную конструкцию.

При полностью открытом кране проходное сечение обеспечивает высокую пропускную способность и позволяет уменьшить дополнительное гидравлическое сопротивление трубопровода.

Для серии BV17 приводятся значения пропускной способности от 6,1 м³/ч для DN 8 до 1500 м³/ч для DN 100.

Трёхсоставная конструкция

Корпус BV17 имеет трёхсоставную конструкцию.

Она позволяет проводить техническое обслуживание крана и при необходимости заменять уплотнительные элементы. Для BV17 предусмотрена поставка запасных уплотнений для штока и шара.

Ремонтопригодная конструкция является одним из важных преимуществ BV17 для промышленного применения.

Резьбовое присоединение

Эта страница посвящена именно резьбовым исполнениям BV17.

Тип присоединения:

Р/Р — резьба/резьба.

Резьбовое соединение удобно для компактных трубопроводных узлов и позволяет выполнять монтаж и демонтаж арматуры без сварочных работ.

DN 8–50, PN 63

Для большинства малых и средних типоразмеров представлены исполнения на PN 63.

В актуальной номенклатуре имеются:

• DN 8 PN 63;
• DN 10 PN 63;
• DN 15 PN 63;
• DN 20 PN 63;
• DN 25 PN 63;
• DN 32 PN 63;
• DN 40 PN 63;
• DN 50 PN 63.

DN 100, PN 40

Для крупного резьбового исполнения DN 100 представлена модификация PN 40 с ISO-фланцем под привод.

Поэтому для общей характеристики страницы корректно использовать:

DN 8–100, PN 40–63.

Не стоит писать для всей серии «PN 63», поскольку давление зависит от типоразмера.

Корпус из нержавеющей стали

BV17 выполнен с корпусом из нержавеющей стали.

Нержавеющее исполнение позволяет применять кран в системах, где важны коррозионная стойкость и совместимость оборудования с различными технологическими средами.

Для шара в актуальных карточках BV17 также указывается нержавеющая сталь AISI 316.

Уплотнения PTFE + 25% графита

Для седлового уплотнения и уплотнения штока на рассматриваемой странице используется PTFE с 25% графита.

Диапазон температуры рабочей среды:

от −30 до +200 °C.

Минимальная температура окружающей среды:

−60 °C.

При выборе конкретного крана необходимо учитывать одновременно давление, температуру и химическую совместимость рабочей среды с материалами корпуса и уплотнений.

Рабочие среды

Для BV17 с ISO-фланцем указываются:

• агрессивные среды;
• пищевые среды;
• воздух;
• нейтральные жидкости;
• пар.

В общем описании серии BV17 также указано применение в системах водоснабжения, пожаротушения, пароконденсатных системах, при транспортировке топлива и на слабых кислотах и щелочах.

Для агрессивной среды возможность использования необходимо подтверждать по её химической совместимости с нержавеющей сталью и уплотнениями.

BV17 для пищевой промышленности

Краны BV17 применяются в пищевой промышленности, включая:

• молочные производства;
• кондитерские предприятия;
• консервные производства;
• ликёро-водочные производства;
• другие технологические линии.

Это направление стоит оставить в SEO-тексте, поскольку оно расширяет целевую семантику страницы.

Автоматизация BV17

Наличие ISO-фланца позволяет автоматизировать работу шарового крана.

В зависимости от технологической задачи BV17 может комплектоваться пневматическим или электрическим приводом.

Автоматизированное исполнение может применяться:

• для дистанционного открытия и закрытия трубопровода;
• в системах автоматического управления;
• в технологических установках;
• при высокой частоте переключений;
• в схемах, где требуется передача состояния арматуры в систему управления.

Исполнительный механизм подбирается отдельно по параметрам конкретного крана.

BV17 с ISO-фланцем и без ISO-фланца

Эти две страницы ИРИМЭКС я бы обязательно развёл по поисковому намерению.

BV17 резьбовой без ISO-фланца — ручной полнопроходной кран Р/Р.

BV17 резьбовой с ISO-фланцем — тот же тип трёхсоставного полнопроходного крана, но с возможностью установки пневмо- или электропривода.

Поэтому на этой странице фразы «ISO-фланец», «под привод», «с пневмоприводом», «с электроприводом» должны встречаться заметно чаще, чем на обычной странице BV17.

Как подобрать АДЛ BV17 с ISO-фланцем

Для технического подбора рекомендуется указать:

• номинальный диаметр DN;
• рабочее и расчётное давление;
• рабочую среду;
• рабочую и расчётную температуру;
• параметры резьбового присоединения;
• ручное или автоматическое управление;
• тип требуемого привода;
• напряжение питания электропривода или давление управляющего воздуха для пневмопривода;
• требуемое время открытия и закрытия;
• условия эксплуатации.

Подбор и поставка АДЛ BV17 с ISO-фланцем

АО «ИРИМЭКС» осуществляет подбор и поставку полнопроходных трёхсоставных шаровых кранов АДЛ BV17 из нержавеющей стали с резьбовым присоединением и ISO-фланцем под привод, DN 8–100, PN 40–63.

При необходимости специалисты АО «ИРИМЭКС» помогут подобрать не только кран BV17, но и соответствующий пневматический или электрический привод.
