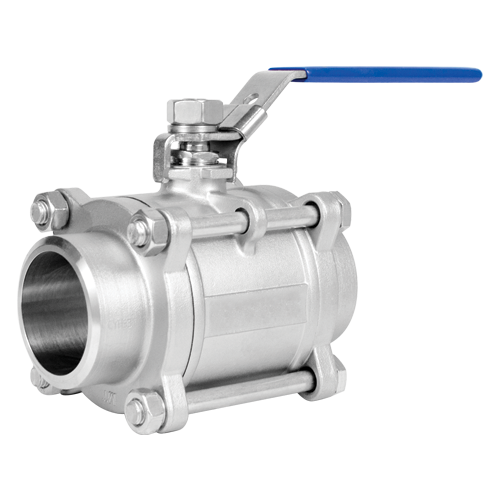

Сварные шаровые краны АДЛ BV17 из нержавеющей стали

Вид оборудования: Краны шаровые, пробковые
Серия: BV17
Бренд: АДЛ
Производитель: ООО "Торговый Дом АДЛ"
Страна: Россия
Область применения: водоснабжение, пароконденсатные системы, пищевая промышленность
Рабочая среда: агрессивные среды, пищевые среды, воздух, нейтральные жидкости, пар.

DN	8 - 100
PN	40 - 63
Тип присоединения	С/С
Тип управления	Рукоятка
Материал корпуса	Сталь нержавеющая
Наличие ISO фланца	Нет
Материал седлового уплотнения	PTFE + 25% графит
Материал уплотнения по штоку	PTFE + 25% графит
T min окружающей среды, C	-60
T min рабочей среды, C	-30
T max рабочей среды, С	200



Технические характеристики и принцип действия крана шарового АДЛ BV17 сварного



Артикул	Габариты	Наименование	DN	PN	ЦЕНА, с НДС, руб.
BL09B661705	80х40х120	BV17.04.008.63.С/С - Кран шаровой серии BV17, корпус из нержавеющей стали, полнопроходный DN08 PN63, тип присоединения - сварка/сварка	8	63	по запросу
BL09B661707	75х50х85	BV17.04.015.63.С/С - Кран шаровой серии BV17, корпус из нержавеющей стали AISI 316 полнопроходный DN15 PN63, тип присоединения - сварка/сварка	15	63	по запросу
BL09B661712	90х60х110	BV17.04.025.63.С/С - Кран шаровой серии BV17, корпус из нерж.ст., полнопроходный DN25 PN63, тип присоединения - сварка/сварка ( L =90)	25	63	по запросу
BL09B661715	140х80х230	BV17.04.040.63.С/С - Кран шаровой серии BV17, корпус из нержавеющей стали, полнопроходный DN40 PN63, тип присоединения - сварка/сварка	40	63	по запросу
BL09B661717	250х100х90	BV17.04.065.40.С/С - Кран шаровой серии BV17, корпус из нержавеющей стали, полнопроходный DN65 PN40, тип присоединения - сварка/сварка (L=165)	65	40	по запросу
BL09B661718	200х145х220	BV17.04.080.40.С/С - Кран шаровой серии BV17, корпус из нержавеющей стали, полнопроходный DN80 PN40, тип присоединения - сварка/сварка (L=205 мм)	80	40	по запросу
BL09B661719	260х230х280	BV17.04.100.40.С/С - Кран шаровой серии BV17, корпус из нержавеющей стали, полнопроходный DN100 PN40, тип присоединения - сварка/сварка (L=251 мм)	100	40	по запросу

АО «ИРИМЭКС» осуществляет подбор и поставку сварных шаровых кранов АДЛ серии BV17 из нержавеющей стали для инженерных и промышленных трубопроводных систем.

BV17 в сварном исполнении — это двухходовой полнопроходной шаровой кран трёхсоставной конструкции с присоединением сварка/сварка (С/С). Серия выпускается в диапазоне DN 8–100 на номинальное давление PN 40–63.

Сварные шаровые краны АДЛ BV17

Основные характеристики серии:

• серия — BV17;
• конструкция — трёхсоставная;
• проход — полнопроходной;
• номинальный диаметр — DN 8–100;
• номинальное давление — PN 40–63;
• присоединение — сварка/сварка (С/С);
• корпус — нержавеющая сталь;
• стандартное исполнение на этой странице — без ISO-фланца;
• возможны стандартные и удлинённые приварные патрубки.

Полнопроходная конструкция BV17

Сварные краны АДЛ BV17 имеют полнопроходную конструкцию.

При полностью открытом положении проходное сечение обеспечивает высокую пропускную способность и позволяет уменьшить дополнительное гидравлическое сопротивление трубопровода.

Для серии BV17 производителем приведены значения Kvs от 6,1 м³/ч для DN 8 до 1500 м³/ч для DN 100.

Трёхсоставная конструкция

Одно из основных преимуществ BV17 — трёхсоставной корпус.

Конструкция позволяет разбирать центральную часть шарового крана для проведения технического обслуживания. Это особенно важно для сварного исполнения, поскольку присоединительные патрубки остаются приваренными к трубопроводу.

Производитель отдельно указывает порядок монтажа: перед сваркой кран необходимо разобрать, приварить патрубки к трубопроводу, после чего выполнить обратную сборку.

Присоединение сварка/сварка

Эта страница посвящена именно исполнению С/С — сварка/сварка.

Сварное соединение позволяет получить герметичное неразъёмное присоединение арматуры к трубопроводу и применяется на технологических участках, где использование резьбовых или фланцевых соединений нежелательно.

Например, обозначение:

BV17.04.025.63.С/С

соответствует крану серии BV17 из нержавеющей стали, DN 25, PN 63, сварка/сварка. Такой пример маркировки непосредственно приведён АДЛ.

DN 8–100, PN 40–63

Сварная серия BV17 представлена типоразмерами:

DN 8, 10, 15, 20, 25, 32, 40, 50, 65, 80 и 100.

Для серии предусмотрено номинальное давление PN 40 и PN 63 в зависимости от диаметра и исполнения.

В Title и Description поэтому лучше использовать общий диапазон DN 8–100, PN 40–63, а конкретные параметры указывать непосредственно у артикула.

Сварные BV17 с удлинёнными патрубками

Для сварного исполнения BV17 производитель предусматривает два варианта:

• стандартные приварные патрубки;
• удлинённые приварные патрубки.

Возможность заказа сварных кранов с удлинёнными патрубками прямо указана в актуальной технической документации АДЛ.

Этот параметр я бы обязательно добавил на страницу ИРИМЭКС — он полезен не только технически, но и для низкочастотных поисковых запросов вроде «BV17 с удлинёнными патрубками».

Корпус из нержавеющей стали

Корпус BV17 изготовлен из нержавеющей стали. В актуальной документации для корпуса и патрубков указан материал CF8M, а шар также выполнен из нержавеющей стали.

Нержавеющее исполнение позволяет применять BV17 в различных инженерных и технологических системах при условии совместимости рабочей среды с материалами крана и уплотнений.

Седловое уплотнение в документации серии указано как PTFE + 25% графита.

Рабочие среды

АДЛ указывает применение BV17:

• в системах водоснабжения;
• в системах пожаротушения;
• в пароконденсатных системах;
• при транспортировке и перекачке топлива;
• со слабыми кислотами и щелочами;
• в пищевой промышленности.

Для агрессивных технологических сред возможность применения конкретного исполнения необходимо проверять по химической совместимости материала корпуса и уплотнений.

BV17 для пищевой промышленности

Серия BV17 применяется на предприятиях пищевой промышленности.

Производитель отдельно указывает использование кранов на:

• ликёро-водочных производствах;
• молочных предприятиях;
• кондитерских производствах;
• консервных предприятиях;
• других пищевых производствах.

Эту часть я рекомендую сохранить: она даёт странице дополнительную коммерческую семантику помимо общего запроса «нержавеющий шаровой кран под сварку».

Монтаж сварного BV17

У сварного BV17 есть важная особенность монтажа.

Перед выполнением сварочных работ кран необходимо разобрать. После приварки патрубков к трубопроводу выполняется обратная сборка крана. Это требование указано непосредственно производителем.

Этот пункт желательно оставить на странице — он повышает техническую ценность карточки по сравнению с обычным переписыванием каталожных характеристик.

BV17 сварной и BV17 резьбовой — отличие

Для SEO эти страницы нужно чётко разделять.

BV17 резьбовой:
присоединение Р/Р, монтаж без сварки.

BV17 сварной:
присоединение С/С, стандартные или удлинённые приварные патрубки.

При этом обе версии сохраняют основные особенности BV17 — трёхсоставную полнопроходную конструкцию и корпус из нержавеющей стали.

Как подобрать сварной АДЛ BV17

Для технического подбора рекомендуется предоставить:

• DN;
• PN;
• рабочее и расчётное давление;
• рабочую среду;
• рабочую и расчётную температуру;
• наружный диаметр трубопровода;
• требования к сварному присоединению;
• стандартные или удлинённые патрубки;
• условия эксплуатации.

Если BV17 подбирается для замены существующей арматуры, специалистам АО «ИРИМЭКС» можно направить артикул, маркировку, фотографию или техническую документацию.

Подбор и поставка сварных АДЛ BV17

АО «ИРИМЭКС» осуществляет подбор и поставку сварных полнопроходных трёхсоставных шаровых кранов АДЛ BV17 из нержавеющей стали DN 8–100, PN 40–63.

Для получения коммерческого предложения направьте DN, PN, рабочую среду, температуру и требования к приварным патрубкам.
