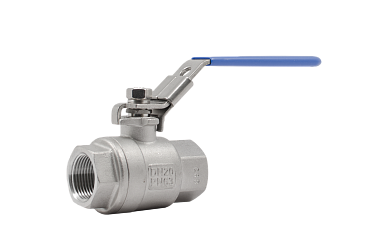

Двухходовые шаровые краны АДЛ BV15 из нержавеющей стали

Вид оборудования: Краны шаровые, пробковые
Серия: BV15
Бренд: АДЛ
Производитель: ООО "Торговый Дом АДЛ"
Страна: Россия
Область применения: водоснабжение, пароконденсатные системы, пищевая промышленность
Рабочая среда: слабоагрессивные среды, пищевые среды, воздух, нейтральные жидкости.



DN	8 - 80
PN	40 - 63
Тип присоединения	Р/Р
Тип управления	Рукоятка
Материал корпуса	Сталь нержавеющая
Наличие ISO фланца	Нет
Материал седлового уплотнения	PTFE + 25% графит
Материал уплотнения по штоку	PTFE + 25% графит
T min окружающей среды, C	-60
T min рабочей среды, C	-30
T max рабочей среды, С	200



Технические характеристики и принцип действия крана шарового BV15

Артикул	Габариты (с упаковкой)	Наименование	DN	PN	ЦЕНА, с НДС, руб.
BL09A661582	300х150х180	BV15.04.080.40.Р/Р - Кран шаровой серии BV15, корпус из нержавеющей стали, полнопроходной DN080 PN40, тип присоединения - резьба/резьба	80	40	по запросу
BL09A661580	120х90х140	BV15.04.050.63.Р/Р - Кран шаровой серии BV15, корпус из нержавеющей стали, полнопроходной DN050 PN63, тип присоединения - резьба/резьба	50	63	по запросу
BL09A661579	212х160х180	BV15.04.040.63.Р/Р - Кран шаровой серии BV15, корпус из нержавеющей стали, полнопроходной DN040 PN63, тип присоединения - резьба/резьба	40	63	по запросу
BL09A661578	195х49х150	BV15.04.032.63.Р/Р - Кран шаровой серии BV15, корпус из нержавеющей стали, полнопроходной DN032 PN63, тип присоединения - резьба/резьба	32	63	по запросу
BL09A661577	0х0х0	BV15.04.025.63.Р/Р - Кран шаровой серии BV15, корпус из нержавеющей стали, полнопроходной DN025 PN63, тип присоединения - резьба/резьба	25	63	по запросу
BL09A661576	80х40х160	BV15.04.020.63.Р/Р - Кран шаровой серии BV15, корпус из нержавеющей стали, полнопроходной DN020 PN63, тип присоединения - резьба/резьба	20	63	по запросу
BL09A661575	65х35х75	BV15.04.015.63.Р/Р - Кран шаровой серии BV15, корпус из нержавеющей стали, полнопроходной DN015 PN63, тип присоединения - резьба/резьба	15	63	по запросу
BL09A661574	55х30х60	BV15.04.010.63.Р/Р - Кран шаровой серии BV15, корпус из нержавеющей стали, полнопроходной DN010 PN63, тип присоединения - резьба/резьба	10	63	по запросу
BL09A661573	52х30х80	BV15.04.008.63.Р/Р - Кран шаровой серии BV15, корпус из нержавеющей стали, полнопроходной DN008 PN63, тип присоединения - резьба/резьба	8	63	по запросу



АО «ИРИМЭКС» осуществляет подбор и поставку двухходовых шаровых кранов АДЛ серии BV15 из нержавеющей стали для инженерных и промышленных трубопроводных систем.

BV15 — компактный полнопроходной шаровой кран с внутренним резьбовым присоединением. Серия выпускается в диапазоне DN 8–80 и предназначена для воды, пара, сжатого воздуха, нейтральных газов, топлива, слабых кислот и щелочей, а также других рабочих сред, совместимых с материалами конструкции.

Шаровые краны АДЛ BV15

BV15 применяется в качестве запорной трубопроводной арматуры для полного открытия или перекрытия потока рабочей среды.

Основные характеристики серии:

• конструкция — двухходовая;
• проход — полнопроходной;
• номинальный диаметр — DN 8–80;
• DN 8–50 — максимальное давление 6,3 МПа / PN 63;
• DN 65–80 — максимальное давление 4,0 МПа / PN 40;
• присоединение — внутренняя резьба BSP;
• температура рабочей среды — −60…+200 °C;
• корпус — нержавеющая сталь;
• управление — ручная рукоятка.

Полнопроходная конструкция

Шаровые краны BV15 имеют полнопроходную конструкцию.

При полностью открытом кране проходное сечение обеспечивает минимальное дополнительное сопротивление движению рабочей среды.

Это позволяет применять BV15 в системах, где важно сохранить пропускную способность трубопровода и минимизировать потери давления.

Корпус из нержавеющей стали

Корпус BV15 изготовлен из нержавеющей стали CF8M, шар и шток — из нержавеющей стали марки 316.

Нержавеющее исполнение обеспечивает повышенную коррозионную стойкость и расширяет область применения крана по сравнению с традиционными латунными и бронзовыми моделями.

Производитель отдельно отмечает, что небольшие габариты BV15 позволяют использовать его в качестве замены латунных и бронзовых кранов там, где требуется повышенная коррозионная стойкость и увеличенный ресурс.

Резьбовое присоединение

Краны АДЛ BV15 имеют внутреннюю трубную резьбу BSP по ГОСТ 6357-81.

Резьбовое исполнение удобно для компактных трубопроводных узлов и позволяет выполнять монтаж без сварочных работ.

В серии предусмотрены типоразмеры:

DN 8, 10, 15, 20, 25, 32, 40, 50, 65 и 80.

DN 8–50, PN 63

Для кранов DN 8–50 максимальное давление составляет 6,3 МПа (PN 63).

В актуальном каталоге АДЛ также отмечена возможность специальных исполнений для части серии на более высокое давление — 10 и 14 МПа. Такие исполнения следует подбирать отдельно по технической документации производителя.

Для обычной SEO-страницы ИРИМЭКС я бы при этом не выносил 10 и 14 МПа в Title или Description — основной серийный диапазон понятнее описывать как PN 40/63.

DN 65–80, PN 40

Для крупных типоразмеров DN 65 и DN 80 максимальное давление составляет 4,0 МПа (PN 40).

Поэтому писать для всей серии просто «DN 8–80, PN 63» технически некорректно. Лучше использовать формулировку:

DN 8–80, PN 40/63.

Температура от −60 до +200 °C

Диапазон рабочей температуры BV15 составляет:

от −60 до +200 °C.

Это позволяет применять нержавеющие краны BV15 как при отрицательных температурах, так и на горячих технологических средах при соблюдении допустимого соотношения давления и температуры.

Уплотнения BV15

В конструкции BV15 применяются:

• седло шара — PTFE + 25% графита;
• уплотнение штока — PTFE;
• сальниковое уплотнение — PTFE;
• уплотнение корпуса — PTFE.

При использовании крана с химическими или агрессивными средами необходимо проверить совместимость конкретной среды с материалами корпуса и уплотнений.

Рабочие среды

АДЛ указывает применение BV15 в системах:

• водоснабжения;
• пожаротушения;
• пароконденсатных системах;
• транспортировки и перекачки топлива;
• со слабыми кислотами и щелочами;
• со сжатым воздухом;
• с нейтральными газами.

Краны также используются при обвязке сепараторов и котлов.

BV15 для пароконденсатных систем

Одним из важных направлений применения серии являются пароконденсатные системы.

Нержавеющий корпус, температурный диапазон до +200 °C и компактное резьбовое исполнение позволяют использовать BV15 в узлах обвязки оборудования, включая котлы и сепараторы.

Для работы с паром необходимо подбирать кран по фактическому сочетанию температуры и давления, а не только по номинальному PN.

BV15 для пожаротушения

Шаровые краны BV15 также применяются в системах пожаротушения. В специализированном каталоге АДЛ отдельно отмечены компактность серии и повышенная коррозионная стойкость нержавеющего исполнения.

Это направление я бы обязательно оставил в SEO-тексте, поскольку оно расширяет семантику страницы за пределы общих запросов «нержавеющий шаровой кран».

Как подобрать АДЛ BV15

Для технического подбора необходимо определить:

• номинальный диаметр DN;
• рабочее давление;
• рабочую среду;
• рабочую и расчетную температуру;
• параметры резьбового присоединения;
• требования к материалу корпуса;
• условия окружающей среды.

Если BV15 требуется для замены ранее установленного крана, можно направить специалистам АО «ИРИМЭКС» артикул, фотографию, маркировку или техническую документацию изделия.

Подбор и поставка АДЛ BV15

АО «ИРИМЭКС» осуществляет подбор и поставку полнопроходных двухходовых шаровых кранов АДЛ BV15 из нержавеющей стали DN 8–80, PN 40/63.

Для получения коммерческого предложения направьте DN, рабочее давление, температуру и рабочую среду. Специалисты АО «ИРИМЭКС» помогут подобрать необходимое исполнение BV15.
