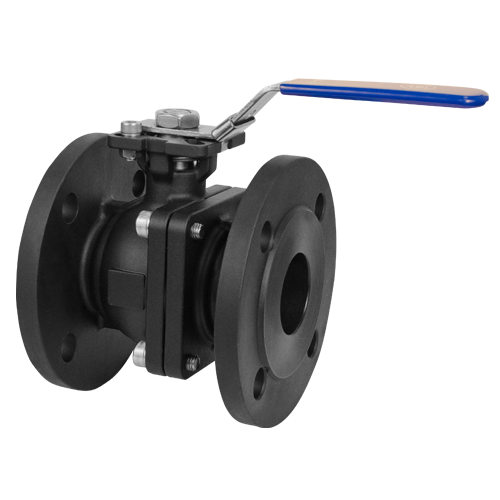

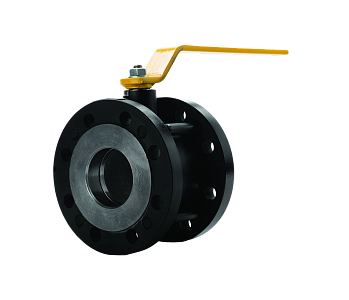

Фланцевый шаровой кран АДЛ BV18 DN15–150 PN16–40 из углеродистой стали

АДЛ BV18 — полнопроходной двухходовой шаровой кран фланцевого исполнения для перекрытия потока рабочей среды в промышленных и инженерных трубопроводных системах.

Представленные на странице исполнения имеют корпус из углеродистой стали и выпускаются в диапазоне DN15–150.

В зависимости от диаметра номинальное давление составляет:

• DN15–50 — PN40;
• DN65–150 — PN16.

Рабочий температурный диапазон — от −40 до +200 °C.

Краны имеют разборную конструкцию, седловые и штоковые уплотнения PTFE + графит, фланцевое присоединение и стандартную монтажную площадку ISO для установки исполнительного механизма.

Назначение АДЛ BV18

Шаровой кран BV18 предназначен преимущественно для полного открытия и перекрытия трубопровода.

Основным запорным элементом является шар со сквозным проходным отверстием.

При повороте шара на 90°:

• проход полностью открывается;
• либо поток полностью перекрывается.

В открытом положении полнопроходная конструкция обеспечивает высокую пропускную способность и небольшое дополнительное гидравлическое сопротивление.

Технические характеристики BV18

Тип оборудования: двухходовой шаровой кран
Серия: BV18
Бренд: АДЛ
DN: 15–150
PN: 16–40 в зависимости от DN
DN15–50: PN40
DN65–150: PN16
Тип присоединения: фланец / фланец
Конструкция: полнопроходная
Корпус: разборный
Материал корпуса: углеродистая сталь
Седловое уплотнение: PTFE + графит
Уплотнение штока: PTFE + графит
Рабочая температура: −40…+200 °C
Минимальная температура окружающей среды: −30 °C
Тип управления: рукоятка / редуктор
ISO-фланец: да
Производитель: ООО «Торговый Дом АДЛ»

При подборе необходимо учитывать зависимость допустимого рабочего давления от температуры.

DN15–50 PN40

Для типоразмеров от DN15 до DN50 на странице представлены исполнения на номинальное давление PN40 — 4,0 МПа:

• DN15 PN40;
• DN20 PN40;
• DN25 PN40;
• DN32 PN40;
• DN40 PN40;
• DN50 PN40.

Такое исполнение подходит для трубопроводов малого и среднего диаметра, где требуется повышенное номинальное давление.

DN65–150 PN16

Для более крупных диаметров представлены исполнения PN16 — 1,6 МПа:

• DN65;
• DN80;
• DN100;
• DN125;
• DN150.

Поэтому для всей страницы правильная общая характеристика:

DN15–150, PN16–40 в зависимости от DN.

Не следует указывать PN40 как характеристику всех BV18 данной страницы.

Корпус из углеродистой стали

Основная отличительная особенность этой модификации BV18 — корпус из углеродистой стали.

Углеродистая сталь широко применяется в промышленной трубопроводной арматуре для воды, пара, воздуха и других совместимых рабочих сред.

Преимуществами такого исполнения являются:

• высокая механическая прочность;
• применение при повышенном давлении;
• широкий диапазон температур;
• экономичность по сравнению с нержавеющими исполнениями;
• возможность применения на общепромышленных трубопроводах.

Для коррозионно-активных и химически агрессивных сред необходимо отдельно проверить совместимость углеродистой стали с рабочей средой.

Полнопроходное исполнение

BV18 на этой странице имеет полный проход.

В открытом положении внутреннее проходное сечение обеспечивает минимальное дополнительное сопротивление потоку.

Это способствует:

• снижению потерь давления;
• сохранению пропускной способности трубопровода;
• уменьшению энергозатрат системы;
• эффективной работе при больших расходах.

Полнопроходная конструкция особенно востребована на промышленных трубопроводах, где дополнительное гидравлическое сопротивление должно быть минимальным.

Разборная конструкция

Корпус BV18 имеет разборное исполнение.

Это позволяет получить доступ к внутренним элементам запорного узла при техническом обслуживании.

Преимущества разборной конструкции:

• ремонтопригодность;
• возможность обслуживания внутренних элементов;
• замена уплотнений;
• увеличение эксплуатационного ресурса;
• снижение затрат по сравнению с полной заменой крана.

Уплотнения PTFE + графит

В качестве седлового уплотнения и уплотнения штока на странице указано:

PTFE + графит.

Добавление графита улучшает эксплуатационные свойства материала при повышенной температуре и нагрузке.

Такое исполнение позволяет использовать BV18 в широком температурном диапазоне до +200 °C при соблюдении допустимых параметров давления и рабочей среды.

Температура −40…+200 °C

Краны рассчитаны на рабочую температуру:

от −40 до +200 °C.

Благодаря этому BV18 может применяться:

• в системах холодной и горячей воды;
• в пароконденсатных системах;
• на технологических трубопроводах;
• в системах сжатого воздуха;
• в промышленных установках с повышенной температурой.

Для пара необходимо выполнять подбор одновременно по давлению и температуре.

Фланцевое присоединение

Все исполнения BV18 на этой странице имеют соединение:

Ф/Ф — фланец / фланец.

Фланцевое соединение удобно для промышленных трубопроводов благодаря:

• надежности монтажа;
• возможности демонтажа;
• удобству ремонта;
• возможности замены оборудования без вырезания корпуса из трубопровода.

При подборе необходимо проверить соответствие ответных фланцев DN и PN выбранного крана.

ISO-фланец под привод

Все представленные исполнения BV18 оснащены стандартной монтажной площадкой для установки исполнительного механизма.

Это позволяет автоматизировать кран с помощью:

• пневматического привода;
• электрического привода;
• другого совместимого четвертьоборотного исполнительного механизма.

При подборе привода необходимо учитывать:

• DN;
• PN;
• перепад давления;
• рабочую среду;
• требуемый крутящий момент;
• температуру;
• частоту переключений.

Ручное управление

Основная часть небольших и средних типоразмеров поставляется с рукояткой.

Ручная рукоятка подходит для трубопроводов, где:

• автоматизация не требуется;
• арматура доступна для персонала;
• количество циклов переключения невелико;
• допускается местное управление.

BV18 с редуктором

Для более крупных диаметров или там, где требуется повышенный крутящий момент, может использоваться механический редуктор.

Редуктор позволяет:

• уменьшить усилие оператора;
• плавнее открывать и закрывать кран;
• облегчить управление крупной арматурой;
• работать без электропитания и сжатого воздуха.

Автоматизация BV18

Наличие ISO-фланца позволяет использовать BV18 в автоматизированных системах.

Кран может комплектоваться:

• электроприводом;
• пневмоприводом;
• концевыми выключателями;
• устройствами сигнализации положения.

Это позволяет интегрировать шаровой кран в АСУ ТП и систему диспетчеризации объекта.

Рабочие среды

На текущей странице среди рабочих сред указаны:

• воздух;
• нейтральные жидкости;
• пар;
• вода;
• сжатый воздух;
• спирты;
• слабоагрессивные среды.

Также присутствуют более общие категории агрессивных и пищевых сред.

Для последних необходимо особенно тщательно проверять химическую совместимость с углеродистой сталью корпуса и PTFE-графитовыми уплотнениями.

Нельзя автоматически считать углеродистое исполнение подходящим для любой агрессивной или пищевой среды.

BV18 для воды

Углеродистое исполнение BV18 может применяться в водяных системах при соответствии параметров воды материалам крана.

Возможные области применения:

• техническое водоснабжение;
• инженерные системы;
• промышленные водяные контуры;
• горячее водоснабжение;
• технологические системы.

Для питьевой воды необходимо дополнительно проверить соответствие конкретного исполнения нормативным требованиям проекта.

BV18 для пара и конденсата

Рабочая температура до +200 °C позволяет применять BV18 в пароконденсатных системах.

При подборе необходимо учитывать:

• давление пара;
• температуру;
• максимальный перепад давления;
• режим эксплуатации;
• количество циклов открытия и закрытия.

Подбор только по DN и PN без учета температуры для пара некорректен.

BV18 для сжатого воздуха

Краны могут применяться в системах сжатого воздуха при соответствии давления и температуры допустимым характеристикам выбранного исполнения.

Полнопроходная конструкция позволяет снизить дополнительные потери давления в пневматической сети.

Область применения

Фланцевые шаровые краны АДЛ BV18 из углеродистой стали применяются в:

• системах водоснабжения;
• пароконденсатных системах;
• промышленных трубопроводах;
• системах сжатого воздуха;
• энергетике;
• котельных;
• технологических установках;
• общепромышленных инженерных системах.

Преимущества АДЛ BV18

• корпус из углеродистой стали;
• DN15–150;
• PN16–40 в зависимости от DN;
• полный проход;
• разборная конструкция;
• фланцевое присоединение;
• PTFE + графит;
• температура от −40 до +200 °C;
• ISO-фланец;
• ручное управление;
• возможность установки редуктора;
• возможность автоматизации;
• применение для воды;
• применение для пара и конденсата;
• применение в системах сжатого воздуха.

Отличие BV18 из углеродистой стали от нержавеющего BV18

На сайте ИРИМЭКС представлены различные материальные исполнения серии BV18.

BV18 из углеродистой стали

• ориентирован на общепромышленные системы;
• является экономически эффективным решением для совместимых нейтральных сред;
• на данной странице представлен DN15–150;
• PN16–40;
• −40…+200 °C.

BV18 из нержавеющей стали

• имеет повышенную коррозионную стойкость;
• лучше подходит для сред, где углеродистая сталь ограничена коррозией;
• представлен отдельной товарной страницей.

Эти исполнения необходимо продвигать раздельно.

Отличие BV18 от BV17

BV18 представляет собой двухсоставной фланцевый полнопроходной шаровой кран.

BV17 — трёхсоставная серия с более широким выбором вариантов присоединения, включая резьбовые, сварные и другие исполнения.

Поэтому страницы BV17 и BV18 не следует объединять.

Для данной страницы основными поисковыми характеристиками должны оставаться:

BV18 + углеродистая сталь + фланцевый + DN15–150 + PN16–40.

Отличие BV18 от BV20

BV18 оснащается мягкими седловыми уплотнениями PTFE + графит и рассчитан на температуру до +200 °C.

BV20 представляет собой специальный шаровой кран с уплотнением «металл по металлу», предназначенный для тяжелых условий эксплуатации и температур до +425 °C.

Поэтому для высоких температур и сред с твердыми частицами следует отдельно рассматривать BV20.

Как подобрать АДЛ BV18

Для подбора необходимо предоставить:

• DN;
• PN;
• рабочее давление;
• максимальное давление;
• рабочую среду;
• химический состав среды;
• рабочую температуру;
• максимальную температуру;
• параметры ответных фланцев;
• требуемый тип управления;
• необходимость редуктора;
• необходимость пневмопривода;
• необходимость электропривода;
• количество оборудования.

Для пара обязательно указывайте одновременно давление и температуру.

Купить шаровой кран АДЛ BV18 из углеродистой стали

АО «ИРИМЭКС» осуществляет подбор и поставку фланцевых полнопроходных шаровых кранов АДЛ BV18 из углеродистой стали DN15–150 PN16–40.

Возможен подбор ручного исполнения, крана с редуктором или исполнительным приводом.

Для подготовки технического и коммерческого предложения направьте:

• DN;
• PN;
• рабочую среду;
• давление;
• температуру;
• требования к управлению;
• количество оборудования.

Для получения цены и коммерческого предложения на АДЛ BV18 из углеродистой стали направьте заявку в АО «ИРИМЭКС».



Технические характеристики и принцип действия крана шарового АДЛ BV18



Артикул	Габариты	Наименование	DN	PN	ЦЕНА, с НДС, руб.
BL02B663382	130х100х170	BV18.03.015.40.Ф/Ф - Кран шаровой серии BV18, корпус из угл. ст., полнопроходной DN15 PN40, ф/ф, ISO-фланец, рукоятка	15	40	по запросу
BL02B663383	140х110х180	BV18.03.020.40.Ф/Ф - Кран шаровой серии BV18, корпус из угл.ст., полнопроходной DN20 PN40, ф/ф, ISO-фланец, рукоятка	20	40	по запросу
BL02B663384	150х120х210	BV18.03.025.40.Ф/Ф - Кран шаровой серии BV18, корпус из угл.ст., полнопроходной DN25 PN40, ф/ф, ISO-фланец, рукоятка, ПРЕДЛОЖИ 210348	25	40	по запросу
BL02B663386	170х140х210	BV18.03.032.40.Ф/Ф - Кран шаровой серии BV18, корпус из угл.ст., полнопроходной DN32 PN40, ф/ф, ISO-фланец, рукоятка	32	40	по запросу
BL02B663387	150х150х150	BV18.03.040.40.Ф/Ф - Кран шаровой серии BV18, корпус из угл.ст., полнопроходной DN40 PN40, ф/ф, ISO-фланец, рукоятка	40	40	по запросу
BL02B663388	220х170х260	BV18.03.050.40.Ф/Ф - Кран шаровой серии BV18, корпус из угл.ст., полнопроходной DN50 PN40, ф/ф, ISO-фланец, рукоятка, Тмакс=200оС	50	40	по запросу
BL02B663389	0х0х0	BV18.03.065.16.Ф/Ф - Кран шаровой серии BV18, корпус из угл.ст., полнопроходной DN65 PN16, ф/ф, ISO-фланец, рукоятка	65	16	по запросу
BL02B663390	270х210х360	BV18.03.080.16.Ф/Ф - Кран шаровой серии BV18, корпус из угл.ст., полнопроходной DN80 PN16, ф/ф, ISO-фланец, рукоятка, ПРЕДЛОЖИ 210355	80	16	по запросу
BL02B663391	300х230х400	BV18.03.100.16.Ф/Ф - Кран шаровой серии BV18, корпус из угл.ст., полнопроходной DN100 PN16, ф/ф, ISO-фланец, рукоятка	100	16	по запросу
BL02B663548	400х260х330	BV18.03.125.16.Ф/Ф - Кран шаровой серии BV18, корпус из угл.ст., полнопроходной DN125 PN16, ф/ф, ISO-фланец, рукоятка	125	16	по запросу
BL02B663549	290х430х360	BV18.03.150.16.Ф/Ф - Кран шаровой серии BV18, корпус из угл.ст., полнопроходной DN150 PN16, ф/ф, ISO-фланец, рукоятка	150	16	по запросу
