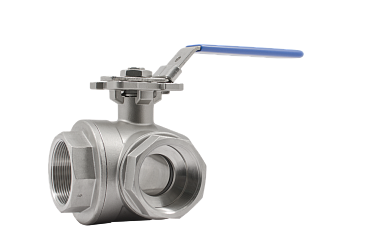

Трёхходовые шаровые краны АДЛ BV03L из нержавеющей стали

Вид оборудования: Краны шаровые, пробковые
Серия: BV03L
Бренд: АДЛ
Производитель: ООО "Торговый Дом АДЛ"
Страна: Россия
Область применения: водоснабжение, пароконденсатные системы, пищевая промышленность
Рабочая среда: агрессивные среды, пищевые среды, воздух, нейтральные жидкости, пар.

DN	8 - 50
PN	63
Тип присоединения	Р/Р
Тип управления	Рукоятка
Материал корпуса	Сталь нержавеющая
Наличие ISO фланца	Да
Материал седлового уплотнения	PTFE + 25% графит
Материал уплотнения по штоку	PTFE + 25% графит
T min окружающей среды, C	-60
T min рабочей среды, C	-30
T max рабочей среды, С	200



Технические характеристики и принцип действия крана шарового АДЛ BV03L резьбовые с ISO фланцем

Артикул	Габариты	Наименование	DN	ЦЕНА с НДС, руб.
BL09A661666	210х70х100	BV03L.04.008.63.Р/Р - Кран шаровый 3-х ходовой серии BV3, корпус из нерж. стали, полупроходной DN08 PN63, ISO фланец, резьба/резьба, L-порт	8	по запросу
BL09A661667	200х50х70	BV03L.04.010.63.Р/Р - Кран шаровый 3-х ходовой серии BV3, корпус из нерж. стали, полупроходной DN10 PN63, ISO фланец, резьба/резьба, L-порт	10	по запросу
BL09A661672	80х60х170	BV03L.04.015.63.Р/Р - Кран шаровый 3-х ходовой серии BV3, корпус из нерж. стали, полупроходной , DN15 PN63, ISO фланец, резьба/резьба, L-порт	15	по запросу
BL09A661673	80х200х100	BV03L.04.020.63.Р/Р - Кран шаровый 3-х ходовой серии BV3, корпус из нерж. стали, полупроходной ,DN20 PN63, тип присоединения - резьба/резьба, L-порт	20	по запросу
BL09A661676	90х65х110	BV03L.04.025.63.Р/Р - Кран шаровый 3-х ходовой серии BV3,корпус из нерж. стали, полупроходной DN25 PN63, тип присоединения - резьба/резьба, L-порт	25	по запросу
BL09A661679	150х110х260	BV03L.04.040.63.Р/Р - Кран шаровый 3-х ходовой серии BV3, корпус из нерж. стали, полупроходной DN40 PN63, тип присоединения - резьба/резьба, L-порт	40	по запросу
BL09A661681	250х150х150	BV03L.04.050.63.Р/Р - Кран шаровый 3-х ходовой серии BV3, корпус из нерж. стали, полупроходной DN50 PN63, тип присоединения - резьба/резьба, L-порт	50	по запросу



АО «ИРИМЭКС» осуществляет подбор и поставку трёхходовых шаровых кранов АДЛ серии BV03L из нержавеющей стали для промышленных и инженерных трубопроводных систем.

Краны BV03L имеют полупроходную конструкцию и L-порт, выпускаются в диапазоне DN 8–50 на номинальное давление PN 63 и оснащаются резьбовым присоединением. Наличие ISO-фланца позволяет использовать кран с ручным управлением либо предусмотреть установку пневматического или электрического привода.

Трёхходовые шаровые краны АДЛ BV03L

BV03L — серия трёхходовых шаровых кранов с корпусом из нержавеющей стали.

Основные характеристики:

• серия — BV03L;
• конструкция — трёхходовая;
• схема прохода — L-порт;
• проход — полупроходной;
• номинальный диаметр — DN 8–50;
• номинальное давление — PN 63;
• тип присоединения — резьба/резьба (Р/Р);
• управление — рукоятка;
• материал корпуса — нержавеющая сталь;
• ISO-фланец — есть;
• седловое уплотнение — PTFE + 25% графита;
• уплотнение по штоку — PTFE + 25% графита;
• минимальная температура рабочей среды — −30 °C;
• максимальная температура рабочей среды — +200 °C;
• минимальная температура окружающей среды — −60 °C.

L-порт

Шаровые краны АДЛ BV03L имеют L-образное проходное отверстие шара — L-порт.

Такое исполнение используется в трёхходовых трубопроводных схемах, где необходимо переключать направление потока между присоединёнными линиями.

При подборе BV03L необходимо учитывать требуемую схему движения рабочей среды и положение портов крана.

Полупроходная конструкция

Краны BV03L выполнены в полупроходном исполнении.

Эту характеристику желательно указывать непосредственно в описании страницы, поскольку она присутствует в наименованиях всех представленных артикулов и отличает серию от полнопроходных моделей.

В каталоге АО «ИРИМЭКС» представлены исполнения:

• BV03L DN 8 PN 63;
• BV03L DN 10 PN 63;
• BV03L DN 15 PN 63;
• BV03L DN 20 PN 63;
• BV03L DN 25 PN 63;
• BV03L DN 40 PN 63;
• BV03L DN 50 PN 63.

Корпус из нержавеющей стали

Корпус шарового крана BV03L изготовлен из нержавеющей стали.

Благодаря материалу корпуса серия применяется в системах водоснабжения, пароконденсатных системах и пищевой промышленности, а также на трубопроводах со средами, совместимыми с материалами конструкции.

На странице для BV03L указаны следующие рабочие среды:

• вода и другие нейтральные жидкости;
• пар;
• воздух;
• пищевые среды;
• слабоагрессивные и агрессивные среды — при подтверждённой совместимости с материалами крана;
• спирты.

При подборе для агрессивной среды химическую совместимость необходимо проверять отдельно.

PTFE с 25% графита

В качестве материала седлового уплотнения и уплотнения по штоку для BV03L используется PTFE + 25% графита.

Кран рассчитан на температуру рабочей среды от −30 до +200 °C.

Минимальная температура окружающей среды для серии составляет −60 °C.

При выборе конкретного исполнения необходимо учитывать одновременно рабочую среду, температуру и давление.

Резьбовое присоединение

Все представленные на странице исполнения BV03L имеют присоединение резьба/резьба (Р/Р).

Диапазон DN 8–50 делает серию подходящей для компактных технологических трубопроводных узлов, где требуется трёхходовое переключение потока и резьбовое подключение арматуры.

ISO-фланец под привод

Краны BV03L оснащены ISO-фланцем, что позволяет устанавливать исполнительный механизм.

Базовые изделия на странице указаны с ручным управлением — рукояткой, при этом конструкция предусматривает возможность установки:

• пневматического привода;
• электрического привода.

При подборе привода необходимо учитывать типоразмер крана, рабочее давление, условия эксплуатации и требуемый режим переключения.

Применение АДЛ BV03L

Трёхходовые шаровые краны BV03L применяются:

• в системах водоснабжения;
• в пароконденсатных системах;
• в пищевой промышленности;
• в системах со сжатым воздухом;
• на трубопроводах с нейтральными жидкостями;
• в системах с паром;
• на технологических линиях со слабоагрессивными средами.

Для пищевых и агрессивных сред конкретную возможность применения необходимо определять с учётом химической совместимости среды с нержавеющей сталью и уплотнениями PTFE + 25% графита.

Как подобрать АДЛ BV03L

Для технического подбора рекомендуется указать:

• номинальный диаметр DN;
• рабочее давление;
• рабочую среду;
• рабочую и расчётную температуру;
• требуемую схему переключения потоков;
• параметры резьбового присоединения;
• ручное или автоматическое управление;
• необходимость пневмопривода или электропривода;
• условия окружающей среды.

Если требуется заменить уже установленный трёхходовой кран, специалистам АО «ИРИМЭКС» можно направить его маркировку, артикул, фотографию или техническую документацию.

Подбор и поставка АДЛ BV03L

АО «ИРИМЭКС» осуществляет подбор и поставку трёхходовых шаровых кранов АДЛ BV03L из нержавеющей стали, DN 8–50, PN 63, с L-портом и резьбовым присоединением.

Для получения коммерческого предложения направьте DN, рабочую среду, температуру, давление и требования к управлению. При необходимости специалисты АО «ИРИМЭКС» помогут подобрать исполнение BV03L и привод.
