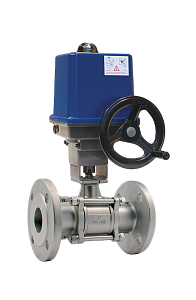

Шаровой кран АДЛ BV17 DN8–100 с электроприводом PS-Automation

АДЛ BV17 — шаровой кран из нержавеющей стали с электрическим приводом PS-Automation, предназначенный для автоматического и дистанционного перекрытия потока рабочей среды в промышленных трубопроводных системах.

Краны BV17 с электроприводом представлены в диапазоне DN8–100.

Для автоматизации применяются четвертьоборотные электрические приводы PSR-E и PSQ, которые обеспечивают поворот шаровой пробки на 90° между положениями «Открыто» и «Закрыто».

В зависимости от исполнения шаровые краны BV17 рассчитаны на номинальное давление до PN40/PN63.

Назначение BV17 с электроприводом

Шаровой кран BV17 предназначен для надежного перекрытия трубопровода.

Запорным элементом является шар со сквозным проходным отверстием.

При повороте шара на 90°:

• проход полностью открывается;
• либо полностью перекрывается.

В исполнении с электроприводом поворот штока выполняется автоматически после получения электрического управляющего сигнала.

Это позволяет использовать BV17 в системах:

• автоматического управления;
• дистанционного управления;
• диспетчеризации;
• АСУ ТП;
• технологических блокировок;
• аварийного перекрытия трубопроводов.

Основные характеристики BV17

Тип оборудования: двухходовой шаровой кран
Серия: BV17
Бренд: АДЛ
Материал: нержавеющая сталь
DN: 8–100
PN: до 40/63 бар в зависимости от исполнения
Тип управления: электропривод
Электроприводы: PS-Automation PSR-E / PSQ
Угол поворота: 90°
Наличие ISO-фланца: да
Производитель: ООО «Торговый Дом АДЛ»

Конкретные PN, тип присоединения, материалы уплотнений и допустимую температуру необходимо определять по выбранному исполнению BV17.

Электроприводы PS-Automation

Для автоматизации BV17 применяются приводы PS-Automation серий PSR-E и PSQ.

Подбор серии привода зависит от DN и требуемого крутящего момента.

Для меньших типоразмеров применяются компактные приводы PSR-E, а для крупных DN используются приводы PSQ с повышенным выходным крутящим моментом.

В стандартной комплектации электроприводов предусмотрены:

• защита электродвигателя от перегрева;
• механическое ограничение угла поворота 90°;
• сигнализация конечных положений;
• ручной дублер;
• моментные выключатели для соответствующих моделей PSQ.

Стандартное напряжение питания — 220 В.

Подбор электропривода по DN

Для BV17 используются различные модели приводов в зависимости от диаметра крана.

DN8–25 — PSR-E 25
DN32–50 — PSR-E 50
DN65 — PSQ 103
DN80–100 — PSQ 203

Точное соответствие крана и электропривода необходимо проверять по актуальной таблице производителя, поскольку при подборе учитывается не только DN, но и требуемый крутящий момент.

Дополнительные опции электропривода

В зависимости от серии и задачи автоматизации могут применяться дополнительные опции:

• нагреватель для защиты от конденсата;
• датчик положения;
• питание 24 В;
• питание 380 В;
• степень защиты IP68;
• позиционер 4–20 мА;
• дополнительная сигнализация положения.

Комплектация подбирается в соответствии с требованиями системы автоматизации и условиями эксплуатации.

Ручной дублер

Электроприводы PS-Automation оснащаются ручным дублером.

Он позволяет управлять положением шарового крана вручную, например:

• при отсутствии электропитания;
• при пусконаладочных работах;
• во время технического обслуживания;
• при проверке арматуры.

Это повышает удобство эксплуатации автоматизированного трубопроводного узла.

Контроль положения крана

Для автоматизированной арматуры важно иметь подтверждение фактического положения запорного органа.

Приводы PS-Automation обеспечивают контроль крайних положений:

• «Открыто»;
• «Закрыто».

Сигналы могут использоваться системой управления, диспетчеризации или АСУ ТП.

При необходимости более точного позиционного управления может применяться дополнительное оборудование с аналоговым сигналом, например 4–20 мА.

Рабочие среды

На странице ИРИМЭКС для BV17 с электроприводом указаны:

• агрессивные среды;
• конденсат;
• воздух;
• дизельное топливо;
• пар.

Техническая документация BV17 также предусматривает применение с водой, инертными газами и рядом углеводородных сред.

Для слабых кислот, щелочей и других химически активных сред применение необходимо согласовывать с учетом конкретной концентрации, температуры и материалов уплотнений.

Нержавеющее исполнение BV17

Корпус и основные детали BV17 выполняются из нержавеющей стали.

Такое исполнение особенно востребовано в системах, где важны:

• коррозионная стойкость;
• устойчивость к технологическим средам;
• санитарные требования;
• надежность при работе с конденсатом и паром;
• применение в химических и пищевых процессах.

Для точного подбора необходимо учитывать марку материалов конкретной модификации крана.

ISO-фланец для установки привода

Краны BV17 имеют стандартизированное присоединение для установки исполнительного механизма.

Наличие ISO-фланца позволяет комплектовать кран:

• электроприводом;
• пневматическим приводом;
• редуктором;
• устройствами сигнализации положения.

Это делает BV17 удобной платформой для автоматизации трубопроводной арматуры.

Область применения

Шаровые краны BV17 с электроприводом применяются в:

• нефтегазовой промышленности;
• химической промышленности;
• фармацевтической промышленности;
• системах холодоснабжения;
• промышленных технологических процессах;
• пароконденсатных системах;
• системах подачи топлива;
• системах сжатого воздуха;
• автоматизированных технологических установках.

Конкретная область применения определяется рабочей средой, давлением, температурой и выбранным исполнением BV17.

Преимущества BV17 с электроприводом

• нержавеющее исполнение;
• диапазон DN8–100;
• исполнения высокого давления;
• автоматическое открытие и закрытие;
• электроприводы PS-Automation;
• серии приводов PSR-E и PSQ;
• поворот на 90°;
• контроль конечных положений;
• защита от перегрева;
• ручной дублер;
• стандартное питание 220 В;
• возможность питания 24 В и 380 В;
• возможность исполнения IP68;
• позиционное управление 4–20 мА;
• возможность интеграции в АСУ ТП;
• применение в промышленных технологических процессах.

BV17 с PSR-E или PSQ

Выбор серии электропривода определяется требуемым крутящим моментом.

PSR-E применяется преимущественно для BV17 меньших и средних DN.

PSQ используется для более крупных типоразмеров и обеспечивает больший выходной крутящий момент.

Подбирать электропривод только по DN недостаточно. Необходимо учитывать рабочее давление, характеристики среды и требуемый момент на штоке крана.

Как подобрать BV17 с электроприводом

Для правильного подбора рекомендуется предоставить:

• DN;
• рабочее и максимальное давление;
• точное название рабочей среды;
• концентрацию химической среды при ее наличии;
• рабочую и максимальную температуру;
• тип присоединения;
• напряжение питания;
• требования к степени защиты IP;
• необходимость обратной связи;
• необходимость позиционера 4–20 мА;
• режим работы электропривода;
• условия окружающей среды;
• количество оборудования.

Для сложных химических сред подбор рекомендуется выполнять по техническому опросному листу.

Купить BV17 с электроприводом

АО «ИРИМЭКС» осуществляет подбор и поставку шаровых кранов АДЛ BV17 DN8–100 из нержавеющей стали с электроприводами PS-Automation PSR-E и PSQ.

Специалисты АО «ИРИМЭКС» помогут подобрать конкретное исполнение крана, необходимый электропривод, напряжение питания и дополнительные опции системы автоматизации.

Для подготовки технического и коммерческого предложения направьте DN, давление, рабочую среду, температуру, напряжение питания и требования к управлению.

Для получения цены и коммерческого предложения на BV17 с электроприводом направьте заявку в АО «ИРИМЭКС».
