Вид оборудования: Краны шаровые, пробковыеСерия крана: 11, 12
Серия: КШГ
Реестр Минпромторга: Да
Бренд: Бивал
Производитель: ООО "Торговый Дом АДЛ"
Страна: Россия
Область применения: системы газоснабжения и газораспределения, нефтегазовая промышленность, ЖКХ, малая энергетика
| DN | 15 - 500 |
| PN | 16 - 40 |
| Тип присоединения | Р/Р, Р/С, С/С, Ф/С, Ф/Ф |
| Тип управления | Рукоятка, С голым штоком |
| Материал корпуса | Сталь углеродистая |
| Наличие ISO фланца | Нет, Да |
| Материал седлового уплотнения | PTFE+C;NBR |
| Материал уплотнения по штоку | VITON, PTFE+C, NBR |
| T min окружающей среды, C | -45 |
| T min рабочей среды, C | -40 |
| T max окружающей среды, С | 40 |
| T max рабочей среды, С | 80 |
Технические характеристики и принцип действия КШГ «Бивал» серии 12
|
Артикул
|
Габариты (с упаковкой)
|
Наименование
|
DN
|
PN
|
ЦЕНА, с НДС, руб.
|
| CM03B143900 | 630х220х500 | БИВАЛ® Кран шаровой стальной КШГ.12.250.25 С/С Ду 250 Ру 25 (Рраб не более 12бар) с голым штоком | 250 | 25 | По запросу |
| CM03B143901 | 530х530х400 | БИВАЛ® Кран шаровой стальной КШГ.12.200.16 Ф/Ф Ду 200 Ру 16 (Рраб не более 12бар) с голым штоком | 200 | 16 | По запросу |
| CM03B143902 | 650х400х450 | БИВАЛ® Кран шаровой стальной КШГ.12.250.16 Ф/Ф Ду 250 Ру 16 (Рраб не более 12бар) с голым штоком | 250 | 16 | По запросу |
| CM03B201227 | 130х40х3 | БИВАЛ® Кран шаровой стальной КШГ.12.015.40 С/С Ду 015 Ру 40 (Рраб не более 12бар) | 15 | 40 | По запросу |
| CM03B201231 | 270х180х50 | БИВАЛ® Кран шаровой стальной КШГ.12.032.40 С/С Ду 032 Ру 40 (Рраб не более 12бар) | 32 | 40 | По запросу |
| CM03B201232 | 200х80х115 | БИВАЛ® Кран шаровой стальной КШГ.12.040.40 С/С Ду 040 Ру 40 (Рраб не более 12бар) | 40 | 40 | По запросу |
| CM03B201234 | 80х200х470 | БИВАЛ® Кран шаровой стальной КШГ.12.065.25 С/С Ду 065 Ру 25 (Рраб не более 12бар) | 65 | 25 | По запросу |
| CM03B201235 | 260х240х280 | БИВАЛ® Кран шаровой стальной КШГ.12.080.25 С/С Ду 080 Ру 25 (Рраб не более 12бар) | 80 | 25 | По запросу |
| CM03B201236 | 400х150х270 | БИВАЛ® Кран шаровой стальной КШГ.12.100.25 С/С Ду 100 Ру 25 (Рраб не более 12бар) | 100 | 25 | По запросу |
| CM03B201237 | 300х150х175 | БИВАЛ® Кран шаровой стальной КШГ.12.125.25 С/С Ду 125 Ру 25 (Рраб не более 12бар) | 125 | 25 | По запросу |
| CM03B201240 | 400х200х850 | БИВАЛ® Кран шаровой стальной КШГ.12.150.25 С/С Ду 150 Ру 25 (Рраб не более 12бар) | 150 | 25 | По запросу |
| CM03B212016 | 10х10х10 | БИВАЛ® Кран шаровой стальной КШГ.11.400.25 С/С Ду 400 Ру 25 (Рраб не более 12бар) с голым штоком | 400 | 25 | По запросу |
| CM03B213494 | 400х400х500 | БИВАЛ® Кран шаровой стальной КШГ.12.200.25 Ф/Ф Ду 200 Ру 25 (Рраб не более 12бар) с голым штоком | 200 | 25 | По запросу |
| CM03B213495 | 650х425х603 | БИВАЛ® Кран шаровой стальной КШГ.12.250.25 Ф/Ф Ду 250 Ру 25 (Рраб не более 12бар) с голым штоком | 250 | 25 | По запросу |
| CM03B213496 | 750х485х685 | БИВАЛ® Кран шаровой стальной КШГ.12.300.25 Ф/Ф Ду 300 Ру 25 (Рраб не более 12бар) с голым штоком | 300 | 25 | По запросу |
| CM03B213497 | 848х555х784 | БИВАЛ® Кран шаровой стальной КШГ.12.350.25 Ф/Ф Ду 350 Ру 25 (Рраб не более 12бар) с голым штоком | 350 | 25 | По запросу |
| CM03B227136 | 180х220х50 | БИВАЛ® Кран шаровой стальной КШГ.12.015.40 Р/С Ду 015 Ру 40 (Рраб не более 12бар) | 15 | 40 | По запросу |
| CM03B373720 | 250х170х300 | БИВАЛ® Кран шаровой стальной КШГ.12.050.25 Ф/Ф Ду 050 Ру 25 (Рраб не более 12бар) | 50 | 25 | По запросу |
| CM03B373723 | 300х210х300 | БИВАЛ® Кран шаровой стальной КШГ.12.100.16 Ф/Ф Ду 100 Ру 16 (Рраб не более 12бар) | 100 | 16 | По запросу |
| CM03B373724 | 450х450х300 | БИВАЛ® Кран шаровой стальной КШГ.12.150.16 Ф/Ф Ду 150 Ру 16 (Рраб не более 12бар) | 150 | 16 | По запросу |
| CM03B373765 | 150х30х100 | БИВАЛ® Кран шаровой стальной КШГ.12.020.40 Р/Р Ду 020 Ру 40 (Рраб не более 12бар) | 20 | 40 | По запросу |
| CM03B373832 | 150х100х250 | БИВАЛ® Кран шаровой стальной КШГ.12.050.40 Ф/С Ду 050 Ру 40 (Рраб не более 12бар) | 50 | 40 | По запросу |
| CM03B373835 | 205х95х170 | БИВАЛ® Кран шаровой стальной КШГ.12.015.40 Ф/Ф Ду 015 Ру 40 (Рраб не более 12бар) | 15 | 40 | По запросу |
| CM03B373840 | 240х200х135 | БИВАЛ® Кран шаровой стальной КШГ.12.032.40 Ф/Ф Ду 032 Ру 40 (Рраб не более 12бар) | 32 | 40 | По запросу |
| CM03B373842 | 400х300х200 | БИВАЛ® Кран шаровой стальной КШГ.12.050.40 Ф/Ф Ду 050 Ру 40 (Рраб не более 12бар) | 50 | 40 | По запросу |
| CM03B373893 | 325х270х396 | БИВАЛ® Кран шаровой стальной КШГ.12.125.25 Ф/Ф Ду 125 Ру 25 (Рраб не более 12бар) | 125 | 25 | По запросу |
| CM03B373894 | 390х273х486 | БИВАЛ® Кран шаровой стальной КШГ.12.150.25 Ф/Ф Ду 150 Ру 25 (Рраб не более 12бар) | 150 | 25 | По запросу |
| CM03B373895 | 380х250х540 | БИВАЛ® Кран шаровой стальной КШГ.12.125.16 Ф/Ф Ду 125 Ру 16 (Рраб не более 12бар) | 125 | 16 | По запросу |
| CM03B373921 | 65х160х180 | БИВАЛ® Кран шаровой стальной КШГ.12.015.40 Р/Р Ду 015 Ру 40 (Рраб не более 12бар) | 15 | 40 | По запросу |
| CM03B373924 | 290х180х250 | БИВАЛ® Кран шаровой стальной КШГ.12.025.40 Р/Р Ду 025 Ру 40 (Рраб не более 12бар) | 25 | 40 | По запросу |
| CM03B373925 | 100х100х50 | БИВАЛ® Кран шаровой стальной КШГ.12.032.40 Р/Р Ду 032 Ру 40 (Рраб не более 12бар) | 32 | 40 | По запросу |
| CM03B373929 | 320х180х120 | БИВАЛ® Кран шаровой стальной КШГ.12.050.40 Р/Р Ду 050 Ру 40 (Рраб не более 12бар) | 50 | 40 | По запросу |
| CM03B373930 | 270х180х234 | БИВАЛ® Кран шаровой стальной КШГ.12.065.25 Ф/Ф Ду 065 Ру 25 (Рраб не более 12бар) | 65 | 25 | По запросу |
| CM03B373931 | 270х200х420 | БИВАЛ® Кран шаровой стальной КШГ.12.080.25 Ф/Ф Ду 080 Ру 25 (Рраб не более 12бар) | 80 | 25 | По запросу |
| CM03B373932 | 250х250х280 | БИВАЛ® Кран шаровой стальной КШГ.12.100.25 Ф/Ф Ду 100 Ру 25 (Рраб не более 12бар) | 100 | 25 | По запросу |
| CM03B373935 | 190х160х470 | БИВАЛ® Кран шаровой стальной КШГ.12.065.16 Ф/Ф Ду 065 Ру 16 (Рраб не более 12бар) | 65 | 16 | По запросу |
| CM03B373936 | 260х200х420 | БИВАЛ® Кран шаровой стальной КШГ.12.080.16 Ф/Ф Ду 080 Ру 16 (Рраб не более 12бар) | 80 | 16 | По запросу |
| CM03B377097 | 190х115х230 | БИВАЛ® Кран шаровой стальной КШГ.12.025.25 Ф/Ф Ду 025 Ру 25 (Рраб не более 12бар) | 25 | 25 | По запросу |
| CM03B377648 | 240х190х100 | БИВАЛ® Кран шаровой стальной КШГ.12.020.25 Ф/Ф Ду 020 Ру 25 (Рраб не более 12бар) | 20 | 25 | По запросу |
| CM03B378037 | 930х670х900 | БИВАЛ® Кран шаровой стальной КШГ.12.400.25 Ф/Ф Ду 400 Ру 25 (Рраб не более 12бар) с голым штоком | 400 | 25 | По запросу |
| CM03B378041 | 970х730х1055 | БИВАЛ® Кран шаровой стальной КШГ.12.500.25 Ф/Ф Ду 500 Ру 25 (Рраб не более 12бар) с голым штоком | 500 | 25 | По запросу |
| CM03B379106 | 95х95х125 | БИВАЛ® Кран шаровой стальной КШГ.12.015.25 Ф/Ф Ду 015 Ру 25 (Рраб не более 12бар) | 15 | 25 | По запросу |
| CM03B384269 | 153х42х147 | БИВАЛ® Кран шаровой стальной КШГ.12.020.40 Р/С Ду 020 Ру 40 (Рраб не более 12бар) | 20 | 40 | По запросу |
| CM03B389488 | 200х150х50 | БИВАЛ® Кран шаровой стальной КШГ.12.025.40 Р/С Ду 025 Ру 40 (Рраб не более 12бар) | 25 | 40 | По запросу |
| CM03B389489 | 184х57х163 | БИВАЛ® Кран шаровой стальной КШГ.12.032.40 Р/С Ду 032 Ру 40 (Рраб не более 12бар) | 32 | 40 | По запросу |
| CM03B389491 | 190х76х182 | БИВАЛ® Кран шаровой стальной КШГ.12.040.40 Р/С Ду 040 Ру 40 (Рраб не более 12бар) | 40 | 40 | По запросу |
| CM03B389492 | 180х90х260 | БИВАЛ® Кран шаровой стальной КШГ.12.050.40 Р/С Ду 050 Ру 40 (Рраб не более 12бар) | 50 | 40 | По запросу |
| CM03B389494 | 190х105х179 | БИВАЛ® Кран шаровой стальной КШГ.12.020.40 Ф/С Ду 020 Ру 40 (Рраб не более 12бар) | 20 | 40 | По запросу |
| CM03B389496 | 195х115х186 | БИВАЛ® Кран шаровой стальной КШГ.12.025.40 Ф/С Ду 025 Ру 40 (Рраб не более 12бар) | 25 | 40 | По запросу |
| CM03B389497 | 230х145х221 | БИВАЛ® Кран шаровой стальной КШГ.12.040.40 Ф/С Ду 040 Ру 40 (Рраб не более 12бар) | 40 | 40 | По запросу |
| CM03B389498 | 315х180х250 | БИВАЛ® Кран шаровой стальной КШГ.12.065.25 Ф/С Ду 065 Ру 25 (Рраб не более 12бар) | 65 | 25 | По запросу |
| CM03B389500 | 325х195х167 | БИВАЛ® Кран шаровой стальной КШГ.12.080.25 Ф/С Ду 080 Ру 25 (Рраб не более 12бар) | 80 | 25 | По запросу |
| CM03B389504 | 345х230х323 | БИВАЛ® Кран шаровой стальной КШГ.12.100.25 Ф/С Ду 100 Ру 25 (Рраб не более 12бар) | 100 | 25 | По запросу |
| CM03B389508 | 358х270х356 | БИВАЛ® Кран шаровой стальной КШГ.12.125.25 Ф/С Ду 125 Ру 25 (Рраб не более 12бар) | 125 | 25 | По запросу |
| CM03B389509 | 370х300х395 | БИВАЛ® Кран шаровой стальной КШГ.12.150.25 Ф/С Ду 150 Ру 25 (Рраб не более 12бар) | 150 | 25 | По запросу |
| CM03B407843 | 395х360х605 | БИВАЛ® Кран шаровой стальной КШГ.12.200.25 Ф/С Ду 200 Ру 25 (Рраб не более 12бар) с рукояткой | 200 | 25 | По запросу |
| CM03B408021 | 350х300х450 | БИВАЛ® Кран шаровой стальной КШГ.12.200.16 Ф/Ф Ду 200 Ру 16 (Рраб не более 12бар) с рукояткой | 200 | 16 | По запросу |
| CM03B563051 | 325х195х167 | БИВАЛ® Кран шаровой стальной КШГ.12.080.16 Ф/С Ду 080 Ру 16 (Рраб не более 12бар) | 80 | 16 | По запросу |
АО «ИРИМЭКС» осуществляет подбор и поставку стальных шаровых кранов Бивал КШГ серии 11/12 для систем газоснабжения, газораспределения и промышленных газопроводов.
Краны предназначены для работы с природным газом, воздухом и другими нейтральными газами. Для серии КШГ 11/12 представлены исполнения в диапазоне DN 15–600, PN 16–40 с различными типами присоединения.

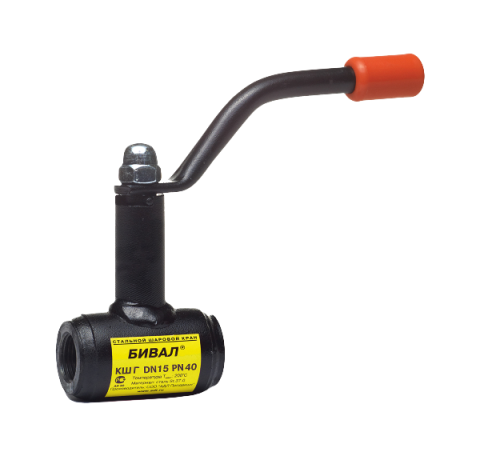

Шаровые краны Бивал КШГ серия 11/12
Бивал КШГ 11/12 — двухходовые стальные шаровые краны, предназначенные для полного открытия и перекрытия потока газообразной рабочей среды.
Для серии характерно редуцированное проходное сечение. Корпус изготавливается из углеродистой стали, а конструкция уплотнений подбирается для эксплуатации на газообразных средах.
Краны применяются в системах:
- газоснабжения;
- газораспределения;
- транспортировки природного газа;
- нефтегазовой промышленности;
- коммунальной инфраструктуры;
- малой энергетики;
- промышленных технологических газопроводов.
Основные технические характеристики
Для шаровых кранов Бивал КШГ 11/12 характерны следующие параметры:
- номинальный диаметр — DN 15–600;
- номинальное давление — PN 16–40;
- рабочая среда — природный газ, воздух, нейтральные газы;
- тип крана — двухходовой;
- проходное сечение — редуцированное;
- материал корпуса — углеродистая сталь;
- тип управления — рукоятка или исполнение с голым штоком;
- возможное наличие ISO-фланца для установки привода.
Конкретные характеристики необходимо проверять для выбранного типоразмера и исполнения.
Типы присоединения Бивал КШГ 11/12
В зависимости от DN и исполнения краны выпускаются с различными вариантами присоединения:
- резьба / резьба;
- резьба / сварка;
- сварка / сварка;
- фланец / фланец.
В общей линейке КШГ производитель также предусматривает комбинированные варианты присоединения для различных схем монтажа газопровода.
Такой выбор позволяет подобрать кран как для нового строительства, так и для замены существующей запорной арматуры.
Рабочее давление и температура
Серия Бивал КШГ 11/12 применяется в газораспределительных системах и на магистралях природного газа с рабочим давлением до 1,2 МПа.
Для распространённых исполнений серии указывается температура рабочей среды примерно от −40 до +80 °C. Для отдельных сварных исполнений большого диаметра производитель указывает возможность работы при температуре до −60 °C, поэтому минимальную допустимую температуру необходимо проверять по конкретной модификации.
Материалы и уплотнения
Корпус шаровых кранов Бивал КШГ серии 11/12 выполняется из углеродистой стали.
В конструкциях применяются седловые уплотнения на основе PTFE с углеродным наполнителем и NBR, а для уплотнения штока — комбинации VITON, PTFE+C и NBR в зависимости от исполнения.
Исполнение уплотнительных элементов необходимо выбирать с учетом рабочей среды, температуры и условий эксплуатации.
Установка шаровых кранов
Краны могут устанавливаться на трубопроводе в различных положениях при обеспечении доступа для эксплуатации и обслуживания.
Для отдельных исполнений производитель указывает отсутствие необходимости в регулярном техническом обслуживании в процессе эксплуатации.
Тип присоединения и монтажное исполнение необходимо определять на основании проектной документации трубопровода.
Управление кранами Бивал КШГ
Краны малых и средних диаметров могут комплектоваться ручной рукояткой.
Для типоразмеров, предназначенных для механизации и автоматизации, предусмотрены исполнения с голым штоком и ISO-фланцем, позволяющие устанавливать редуктор или исполнительный привод.
Для автоматизированного управления могут применяться:
- электроприводы;
- пневматические приводы;
- механические редукторы.
Исполнительный механизм необходимо подбирать по требуемому крутящему моменту конкретной модели крана.
Применение Бивал КШГ 11/12
Стальные шаровые краны Бивал КШГ серия 11/12 применяются в качестве запорной арматуры:
- на газораспределительных сетях;
- в системах природного газа;
- на технологических газопроводах;
- в нефтегазовой промышленности;
- на объектах ЖКХ;
- в котельных и энергетических установках;
- на промышленных предприятиях.
Основное назначение крана — надежное перекрытие газообразной рабочей среды.
Как подобрать Бивал КШГ серия 11/12
Для правильного подбора шарового крана рекомендуется предоставить:
- DN трубопровода;
- номинальное и рабочее давление;
- рабочую среду;
- минимальную и максимальную температуру;
- требуемый тип присоединения;
- условия установки;
- необходимый способ управления;
- требования к электроприводу или пневмоприводу;
- требования проектной документации.
Если требуется заменить установленный шаровой кран, можно направить специалистам АО «ИРИМЭКС» его маркировку, фотографию шильдика, паспорт или чертеж.
Подбор и поставка шаровых кранов Бивал КШГ 11/12
АО «ИРИМЭКС» осуществляет подбор и поставку шаровых кранов Бивал КШГ серия 11/12 DN 15–600, PN 16–40 для природного газа, воздуха и нейтральных газов.
Для получения предложения направьте DN, PN, рабочую среду, температуру, тип присоединения и требования к управлению. Специалисты АО «ИРИМЭКС» помогут подобрать необходимое исполнение крана Бивал КШГ 11/12.
