Вид оборудования: Краны шаровые, пробковыеСерия крана: 15
Серия: КШГ
Реестр Минпромторга: Да
Бренд: Бивал
Производитель: ООО "Торговый Дом АДЛ"
Страна: Россия
Область применения: газоснабжение, нефтегазовая промышленность, ЖКХ, малая энергетика
Рабочая среда: воздух, нейтральные газы, природный газ.
| DN | 15 - 400 |
| PN | 16 - 40 |
| Тип присоединения | Р/Р, С/С, Ф/Ф |
| Тип управления | Рукоятка, С голым штоком |
| Материал корпуса | Сталь углеродистая |
| Наличие ISO фланца | Нет, Да |
| Материал седлового уплотнения | PTFE+C;NBR |
| Материал уплотнения по штоку | VITON, PTFE+C, NBR |
| T min окружающей среды, C | -45 |
| T min рабочей среды, C | -40 |
| T max окружающей среды, С | 40 |
| T max рабочей среды, С | 80 |
Технические характеристики и принцип действия КШГ «Бивал» серии 15
|
Артикул
|
Габариты (с упаковкой)
|
Наименование
|
DN
|
PN
|
ЦЕНА, с НДС, руб.
|
| CM03A377970 | 936х720х1033 | БИВАЛ® Кран шаровой стальной КШГ.15.400.25 Ф/Ф(полный проход) Ду 400 Ру 25 (Рраб не более 12бар) с голым штоком | 400 | 25 | По запросу |
| CM03A384672 | 200х200х100 | БИВАЛ® Кран шаровой стальной КШГ.15.050.25 Р/Р (полный проход) Ду 050 Ру 25 (Рраб не более 12бар) | 50 | 25 | По запросу |
| CM03A360054 | 200х90х260 | БИВАЛ® Кран шаровой стальной КШГ.15.040.40 Р/Р (полный проход) Ду 040 Ру 40 (Рраб не более 12бар) | 40 | 40 | По запросу |
| CM03A360053 | 130х150х80 | БИВАЛ® Кран шаровой стальной КШГ.15.032.40 Р/Р (полный проход) Ду 032 Ру 40 (Рраб не более 12бар) | 32 | 40 | По запросу |
| CM03A360052 | 120х100х60 | БИВАЛ® Кран шаровой стальной КШГ.15.025.40 Р/Р (полный проход) Ду 025 Ру 40 (Рраб не более 12бар) | 25 | 40 | По запросу |
| CM03A359997 | 220х200х40 | БИВАЛ® Кран шаровой стальной КШГ.15.020.40 Р/Р (полный проход) Ду 020 Ру 40 (Рраб не более 12бар) | 20 | 40 | По запросу |
| CM03A359996 | 20х20х30 | БИВАЛ® Кран шаровой стальной КШГ.15.015.40 Р/Р (полный проход) Ду 015 Ру 40 (Рраб не более 12бар) | 15 | 40 | По запросу |
| CM03A408519 | 520х310х480 | БИВАЛ® Кран шаровой стальной КШГ.15.150.25 Ф/Ф(полный проход) Ду 150 Ру 25 (Рраб не более 12бар) с голым штоком | 150 | 25 | По запросу |
| CM03A377812 | 936х720х1033 | БИВАЛ® Кран шаровой стальной КШГ.15.400.16 Ф/Ф(полный проход) Ду 400 Ру 16(Рраб не более 12бар) с голым штоком | 400 | 16 | По запросу |
| CM03A219937 | 1000х700х550 | БИВАЛ® Кран шаровой стальной КШГ.15.250.25 Ф/Ф(полный проход) Ду 250 Ру 25 (Рраб не более 12бар) с голым штоком | 250 | 25 | По запросу |
| CM03A219936 | 620х360х560 | БИВАЛ® Кран шаровой стальной КШГ.15.200.25 Ф/Ф(полный проход) Ду 200 Ру 25 (Рраб не более 12бар) с голым штоком | 200 | 25 | По запросу |
| CM03A219935 | 480х273х486 | БИВАЛ® Кран шаровой стальной КШГ.15.150.25 Ф/Ф(полный проход) Ду 150 Ру 25 (Рраб не более 12бар) с рукояткой | 150 | 25 | По запросу |
| CM03A219928 | 850х270х420 | БИВАЛ® Кран шаровой стальной КШГ.15.125.25 Ф/Ф(полный проход) Ду 125 Ру 25 (Рраб не более 12бар) | 125 | 25 | По запросу |
| CM03A219927 | 360х230х570 | БИВАЛ® Кран шаровой стальной КШГ.15.100.25 Ф/Ф(полный проход) Ду 100 Ру 25 (Рраб не более 12бар) | 100 | 25 | По запросу |
| CM03A219925 | 520х200х300 | БИВАЛ® Кран шаровой стальной КШГ.15.080.25 Ф/Ф(полный проход) Ду 80 Ру 25 (Рраб не более 12бар) | 80 | 25 | По запросу |
| CM03A219926 | 460х280х280 | БИВАЛ® Кран шаровой стальной КШГ.15.065.25 Ф/Ф(полный проход) Ду 65 Ру 25 (Рраб не более 12бар) | 65 | 25 | По запросу |
| CM03A219913 | 310х230х260 | БИВАЛ® Кран шаровой стальной КШГ.15.125.16 Ф/Ф(полный проход) Ду 125 Ру 16 (Рраб не более 12бар) | 125 | 16 | По запросу |
| CM03A219911 | 130х90х140 | БИВАЛ® Кран шаровой стальной КШГ.15.015.40 Ф/Ф(полный проход) Ду 15 Ру 40 (Рраб не более 12бар) | 15 | 40 | По запросу |
| CM03A219910 | 240х180х160 | БИВАЛ® Кран шаровой стальной КШГ.15.020.40 Ф/Ф(полный проход) Ду 20 Ру 40 (Рраб не более 12бар) | 20 | 40 | По запросу |
| CM03A219904 | 200х50х130 | БИВАЛ® Кран шаровой стальной КШГ.15.025.40 Ф/Ф(полный проход) Ду 25 Ру 40 (Рраб не более 12бар) | 25 | 40 | По запросу |
| CM03A219903 | 250х300х100 | БИВАЛ® Кран шаровой стальной КШГ.15.032.40 Ф/Ф(полный проход) Ду 32 Ру 40 (Рраб не более 12бар) | 32 | 40 | По запросу |
| CM03A219902 | 200х200х250 | БИВАЛ® Кран шаровой стальной КШГ.15.040.40 Ф/Ф(полный проход) Ду 40 Ру 40 (Рраб не более 12бар) | 40 | 40 | По запросу |
| CM03A211514 | 480х290х480 | БИВАЛ® Кран шаровой стальной КШГ.15.150.16 Ф/Ф(полный проход) Ду 150 Ру 16 (Рраб не более 12бар) c рукояткой | 150 | 16 | По запросу |
| CM03A211513 | 750х650х430 | БИВАЛ® Кран шаровой стальной КШГ.15.250.16 Ф/Ф(полный проход) Ду 250 Ру 16 (Рраб не более 12бар) с голым штоком | 250 | 16 | По запросу |
| CM03A381837 | 400х160х240 | БИВАЛ® Кран шаровой стальной КШГ.15.050.25 Ф/Ф(полный проход) Ду 50 Ру 25 (Рраб не более 12бар) | 50 | 25 | По запросу |
| CM03A394473 | 450х250х150 | БИВАЛ® Кран шаровой стальной КШГ.15.050.16 Ф/Ф(полный проход) Ду 50 Ру 16 (Рраб не более 12бар) | 50 | 16 | По запросу |
| CM03A216786 | 360х220х580 | БИВАЛ® Кран шаровой стальной КШГ.15.100.16 Ф/Ф(полный проход) Ду 100 Ру 16 (Рраб не более 12бар) | 100 | 16 | По запросу |
| CM03A216780 | 180х180х300 | БИВАЛ® Кран шаровой стальной КШГ.15.080.16 Ф/Ф(полный проход) Ду 80 Ру 16 (Рраб не более 12бар) | 80 | 16 | По запросу |
| CM03A408518 | 350х500х400 | БИВАЛ® Кран шаровой стальной КШГ.15.150.25 C/C (полный проход) Ду 150 Ру 25 (Рраб не более 12бар) с голым штоком | 150 | 25 | По запросу |
| CM03A219892 | 300х300х300 | БИВАЛ® Кран шаровой стальной КШГ.15.125.25 C/C (полный проход) Ду 125 Ру 25 (Рраб не более 12бар) | 125 | 25 | По запросу |
| CM03A219890 | 250х250х250 | БИВАЛ® Кран шаровой стальной КШГ.15.100.25 C/C (полный проход) Ду 100 Ру 25 (Рраб не более 12бар) | 100 | 25 | По запросу |
| CM03A219889 | 80х100х130 | БИВАЛ® Кран шаровой стальной КШГ.15.080.25 C/C (полный проход) Ду 80 Ру 25 (Рраб не более 12бар) | 80 | 25 | По запросу |
| CM03A219888 | 100х150х100 | БИВАЛ® Кран шаровой стальной КШГ.15.065.25 C/C (полный проход) Ду 65 Ру 25 (Рраб не более 12бар) | 65 | 25 | По запросу |
| CM03A219886 | 450х100х220 | БИВАЛ® Кран шаровой стальной КШГ.15.050.25 C/C (полный проход) Ду 50 Ру 25 (Рраб не более 12бар) | 50 | 25 | По запросу |
| CM03A219885 | 270х90х200 | БИВАЛ® Кран шаровой стальной КШГ.15.040.40 C/C (полный проход) Ду 40 Ру 40 (Рраб не более 12бар) | 40 | 40 | По запросу |
| CM03A217697 | 400х200х70 | БИВАЛ® Кран шаровой стальной КШГ.15.032.40 C/C (полный проход) Ду 32 Ру 40 (Рраб не более 12бар) | 32 | 40 | По запросу |
| CM03A217696 | 270х200х50 | БИВАЛ® Кран шаровой стальной КШГ.15.025.40 C/C (полный проход) Ду 25 Ру 40 (Рраб не более 12бар) | 25 | 40 | По запросу |
| CM03A217695 | 120х250х50 | БИВАЛ® Кран шаровой стальной КШГ.15.020.40 C/C (полный проход) Ду 20 Ру 40 (Рраб не более 12бар) | 20 | 40 | По запросу |
| CM03A217694 | 50х50х260 | БИВАЛ® Кран шаровой стальной КШГ.15.015.40 C/C (полный проход) Ду 15 Ру 40 (Рраб не более 12бар) | 15 | 40 | По запросу |

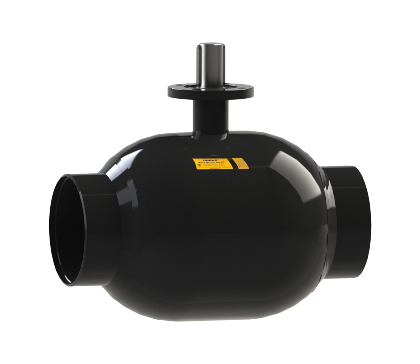

Стальные шаровые краны «Бивал» КШГ серия 15: надёжность для газовых систем
Шаровые краны «Бивал» — ключевое решение для систем газоснабжения и газораспределения. Эта линейка входит в ассортимент продукции «Торгового Дома АДЛ» и разработана с учётом жёстких требований к безопасности и долговечности оборудования, работающего с газовыми средами.
Контроль качества на каждом этапе
Мы гарантируем надёжность каждого крана: производственный процесс включает многоуровневую проверку изделий. В рамках приёмо‑сдаточных испытаний выполняются:
- визуально‑измерительный контроль ключевых параметров;
- гидравлические и пневматические тесты — для подтверждения прочности, плотности и герметичности;
- неразрушающий контроль сварных соединений — чтобы исключить скрытые дефекты.
Каждое изделие получает индивидуальный серийный номер, механически нанесённую маркировку на корпусе, а также комплект сопроводительных обозначений — этикетку и специальные наклейки. Такой подход обеспечивает полную прослеживаемость продукции.
Конструктивные преимущества
Долговечность и безотказность кранов «Бивал» достигаются за счёт продуманных инженерных решений:
- Подпружиненная обойма седловых уплотнений. В конструкции используются уплотнения из карбонизированного тефлона и нитрила — это обеспечивает плотный контакт и стабильную работу даже при перепадах давления и температуры.
- Комбинированная система уплотнений штока. Сочетание витона, нитрила и карбонизированного тефлона, дополненное высокоточной обработкой зоны уплотнения, надёжно предотвращает утечки рабочей среды.
- Ресурс не менее 15 000 циклов. Такая износостойкость подтверждена испытаниями и делает краны оптимальным выбором для объектов с интенсивной эксплуатацией.
Выгодные условия для партнёров
Благодаря отлаженным производственным процессам мы удерживаем конкурентоспособную стоимость без компромиссов по качеству. Наши заказчики получают:
- привлекательную цену за счёт оптимизации себестоимости;
- минимальные сроки поставки благодаря выстроенной логистике;
- уверенность в стабильности характеристик каждой партии.
Подтверждённое соответствие отраслевым стандартам
Краны «Бивал» КШГ серии 16 прошли необходимую сертификацию и официально признаны соответствующими отраслевым требованиям:
- включены в Единый Реестр МТР ПАО «Газпром»;
- сертифицированы в системе добровольной сертификации «ИНТЕРГАЗСЕРТ».
Выбирая краны «Бивал», вы получаете оборудование, которое сочетает в себе продуманную конструкцию, строгий контроль качества и подтверждённую надёжность — всё, что важно для безопасной и стабильной работы газовых систем.
