Шаровые краны Бивал КШТ серия 14 DN 350–1200

DN	350 - 1200
PN	16 - 40
Тип присоединения	С/С, Ф/Ф
Тип управления	С голым штоком
Материал корпуса	Сталь углеродистая
Наличие ISO фланца	Нет, Да
Материал седлового уплотнения	PTFE+ C
Материал уплотнения по штоку	EPDM;VITON;PTFE+C
T min окружающей среды, C	-45
T min рабочей среды, C	-40
T max окружающей среды, С	40
T max рабочей среды, С	200



Технические характеристики и принцип действия Бивал КШТ серия 14



Артикул	Габариты (с упаковкой)	Наименование	DN	PN	ЦЕНА, с НДС, руб.
CM02D384858	1150х800х1250	БИВАЛ® Кран шаровой стальной КШТ.14.500.40 С/С Ду 500 Ру 40, с голым штоком (полный проход)	500	40	По запросу
CM02D384839	980х530х760	БИВАЛ® Кран шаровой стальной КШТ.14.350.40 С/С Ду 350 Ру 40, с голым штоком (полный проход)	350	40	По запросу
CM02D385138	991х802х1382	БИВАЛ® Кран шаровой стальной КШТ.14.500.25 Ф/Ф(полный проход) Ду 500 Ру 25 с голым штоком	500	25	По запросу
CM02D222247	838х645х1161	БИВАЛ® Кран шаровой стальной КШТ.14.400.16 Ф/Ф(полный проход) Ду 400 Ру 16 с голым штоком	400	16	По запросу
CM02D365407	762х565х1029	БИВАЛ® Кран шаровой стальной КШТ.14.350.25 Ф/Ф(полный проход) Ду 350 Ру 25 с голым штоком	350	25	По запросу
CM02D391393	1346х1110х1585	БИВАЛ® Кран шаровой стальной КШТ.14.700.16 Ф/Ф(полный проход) Ду 700 Ру 16 с голым штоком	700	16	По запросу
CM02D229730	1015х802х1382	БИВАЛ® Кран шаровой стальной КШТ.14.500.16 Ф/Ф(полный проход) Ду 500 Ру 16 с голым штоком	500	16	По запросу
CM02D394479	2200х1898х2840	БИВАЛ® Кран шаровой стальной КШТ.14.1200.40 С/С (полный проход) Ду 1200 Ру 40 с голым штоком	1200	40	По запросу



АО «ИРИМЭКС» осуществляет подбор и поставку стальных шаровых кранов Бивал КШТ серии 14 для систем теплоснабжения, отопления, кондиционирования, вентиляции и промышленных трубопроводов.

Бивал КШТ 14 — полнопроходные шаровые краны больших диаметров российского производства. На странице представлены исполнения DN 350–1200 на номинальное давление PN 16–40 со сварным и фланцевым присоединением.

Краны предназначены для работы с нейтральными жидкостями, подготовленной водой и водно-гликолевыми смесями в замкнутых системах.

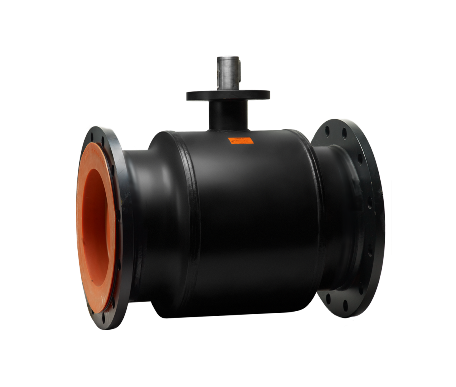

Шаровые краны Бивал КШТ серия 14

Краны Бивал КШТ 14 применяются в качестве запорной трубопроводной арматуры для полного открытия или перекрытия потока рабочей среды.

Основные характеристики серии:

• номинальный диаметр — DN 350–1200;
• номинальное давление — PN 16–40;
• конструкция — полнопроходная;
• присоединение — сварка/сварка или фланец/фланец;
• управление — исполнение с голым штоком;
• материал корпуса — углеродистая сталь;
• материал седлового уплотнения — PTFE+C;
• материалы уплотнения по штоку — EPDM, VITON, PTFE+C;
• минимальная температура рабочей среды — −40 °C;
• максимальная температура рабочей среды — +200 °C;
• температура окружающей среды — −45…+40 °C.

Для части исполнений предусмотрен ISO-фланец для установки исполнительного механизма.

Полнопроходная конструкция

Бивал КШТ серия 14 имеет полный проход.

Полнопроходная конструкция особенно востребована на трубопроводах большого диаметра, поскольку позволяет минимизировать дополнительное гидравлическое сопротивление при полностью открытом кране.

В ассортименте АО «ИРИМЭКС» представлены, в частности, исполнения:

• DN 350, PN 25 и PN 40;
• DN 400, PN 16;
• DN 500, PN 16, PN 25 и PN 40;
• DN 700, PN 16;
• DN 1200, PN 40.

Конкретная доступность исполнения определяется по актуальной номенклатуре.

Сварные и фланцевые исполнения

Для Бивал КШТ 14 предусмотрены два основных типа присоединения:

Сварка/сварка (С/С) — применяется там, где требуется надежное неразъемное соединение крана с трубопроводом.

Фланец/фланец (Ф/Ф) — позволяет упростить монтаж и демонтаж арматуры при обслуживании трубопроводной системы.

Тип присоединения выбирается с учетом DN, PN, конструкции трубопровода и требований проекта.

Материалы и уплотнения

Корпус шаровых кранов Бивал КШТ 14 изготовлен из углеродистой стали.

Для седлового уплотнения применяется PTFE с добавлением углерода. Такое исполнение рассчитано на эксплуатацию при температуре рабочей среды до +200 °C.

В узле уплотнения штока в зависимости от исполнения применяются EPDM, VITON и PTFE+C.

Материалы конкретного крана необходимо учитывать при подборе по рабочей среде и температуре.

Герметичность и конструкция

В конструкции шарового крана применяется пружинный механизм, обеспечивающий постоянное прилегание седлового уплотнения к поверхности шара.

Это позволяет сохранять герметичность затвора в процессе эксплуатации.

Поверхность шара имеет высокую степень обработки, что снижает трение в уплотнительном узле и уменьшает износ седловых колец.

Для кранов серии заявлена герметичность класса А.

Температура эксплуатации

Шаровые краны Бивал КШТ серия 14 рассчитаны на температуру рабочей среды:

от −40 до +200 °C.

Диапазон температуры окружающей среды:

от −45 до +40 °C.

Благодаря этому краны могут применяться в системах теплоснабжения и на промышленных объектах с повышенной температурой теплоносителя.

Применение Бивал КШТ 14

Краны серии применяются:

• в системах отопления и теплоснабжения;
• в котельных;
• в системах кондиционирования и вентиляции;
• в системах с подготовленной водой;
• в замкнутых водяных контурах;
• в системах с водно-гликолевыми смесями;
• на промышленных трубопроводах.

При выборе конкретного исполнения необходимо учитывать DN, PN, температуру и свойства рабочей среды.

Управление шаровыми кранами

Краны Бивал КШТ 14 больших диаметров поставляются с голым штоком.

В зависимости от исполнения наличие ISO-фланца позволяет предусмотреть установку соответствующего исполнительного механизма.

При подборе привода необходимо учитывать:

• номинальный диаметр крана;
• номинальное и рабочее давление;
• требуемый крутящий момент;
• время открытия и закрытия;
• режим эксплуатации;
• условия окружающей среды.

Срок службы

При соблюдении требований производителя и условий эксплуатации расчетный срок службы шаровых кранов Бивал КШТ может достигать 25 лет.

Фактический ресурс зависит от условий эксплуатации, количества циклов, рабочей температуры и параметров среды.

Как подобрать Бивал КШТ серия 14

Для технического подбора рекомендуется предоставить:

• номинальный диаметр DN;
• номинальное давление PN;
• рабочее и расчетное давление;
• рабочую среду;
• рабочую и расчетную температуру;
• требуемый тип присоединения — С/С или Ф/Ф;
• параметры трубопровода;
• требования к исполнительному механизму;
• условия окружающей среды.

Если требуется заменить уже установленный шаровой кран, можно направить специалистам АО «ИРИМЭКС» его маркировку, фотографию, паспорт или чертеж.

Подбор и поставка Бивал КШТ серия 14

АО «ИРИМЭКС» осуществляет подбор и поставку полнопроходных стальных шаровых кранов Бивал КШТ серия 14 DN 350–1200, PN 16–40.

Для получения коммерческого предложения направьте DN, PN, рабочую среду, температуру, требуемый тип присоединения и требования к управлению. Специалисты АО «ИРИМЭКС» помогут подобрать необходимое исполнение Бивал КШТ 14.
