Вид оборудования: Краны шаровые, пробковые
Серия крана: 21, 22
Серия: КШТ
Реестр Минпромторга: Да
Бренд: Бивал
Производитель: ООО "Торговый Дом АДЛ"
Страна: Россия
Область применения: котельные, отопление и теплоснабжение, кондиционирование и вентиляция
Рабочая среда: нейтральные жидкости, водно-гликолевая смесь, подготовленная вода/замкнутый контур.
| DN | 20 - 500 |
| PN | 25 - 40 |
| Тип присоединения | С/С |
| Тип управления | Ключ, Редуктор, Рукоятка, С голым штоком |
| Материал корпуса | Сталь углеродистая |
| Наличие ISO фланца | Нет, Да |
| Материал седлового уплотнения | PTFE+ C |
| Материал уплотнения по штоку | EPDM;VITON;PTFE+C |
| T min окружающей среды, C | -45 |
| T min рабочей среды, C | -40 |
| T max окружающей среды, С | 40 |
| T max рабочей среды, С | 200 |
Технические характеристики и принцип действия Бивал КШТ серия 22
| Артикул | Габариты (с упаковкой) | Наименование | DN | PN | ЦЕНА, с НДС, руб. |
| CM02C130848 | 1100х400х200 | БИВАЛ® Кран шаровой стальной КШТ.22.100.25 С/С Ду 100 Ру 25 с удл. штока Н=1000 мм | 100 | 25 | По запросу |
| CM02C411066 | 1600х450х200 | БИВАЛ® Кран шаровой стальной КШТ.22.125.25 С/С Ду 125 Ру 25 с удл. штока Н=1500 мм | 125 | 25 | По запросу |
| CM02C388528 | 1100х400х120 | БИВАЛ® Кран шаровой стальной КШТ.22.065.25 С/С Ду 65 Ру 25 с удл. штока Н=1000 мм | 65 | 25 | По запросу |
| CM02C388207 | 2050х300х100 | БИВАЛ® Кран шаровой стальной КШТ.22.050.40 С/С Ду 50 Ру 40 с удл. штока Н=2000 мм | 50 | 40 | По запросу |
| CM02C345419 | 1800х800х700 | БИВАЛ® Кран шаровой стальной КШТ.22.300.25 С/С+R Ду 300 Ру 25 с удл. штока Н=1500 мм с редуктором | 300 | 25 | По запросу |
| CM02C404350 | 560х355х2178 | БИВАЛ® Кран шаровой стальной КШТ.22.250.25 С/С + R Ду 250 Ру 25 с удл. штока Н=2000 мм с редуктором | 250 | 25 | По запросу |
| CM02C403280 | 140х70х1040 | БИВАЛ® Кран шаровой стальной КШТ.22.020.40 С/С Ду 20 Ру 40 с удл. штока Н=1000 мм | 20 | 40 | По запросу |
| CM02C402886 | 1800х450х300 | БИВАЛ® Кран шаровой стальной КШТ.22.150.25 С/С Ду 150 Ру 25 с удл. штока Н=1500 мм | 150 | 25 | По запросу |
| CM02C222702 | 450х1800х250 | БИВАЛ® Кран шаровой стальной КШТ.22.200.25 С/С +R Ду 200 Ру 25 с удл. штока Н=1500 мм с редуктором | 200 | 25 | По запросу |
| CM02C206650 | 1200х700х450 | БИВАЛ® Кран шаровой стальной КШТ.22.250.25 С/С + R Ду 250 Ру 25 с удл. штока Н=1000 мм с редуктором | 250 | 25 | По запросу |
| CM02C411673 | 650х508х2254 | БИВАЛ® Кран шаровой стальной КШТ.22.350.25 С/С+R Ду 350 Ру 25 с удл. штока Н=2000 мм с редуктором | 350 | 25 | По запросу |
| CM02C411671 | 650х508х1754 | БИВАЛ® Кран шаровой стальной КШТ.22.350.25 С/С+R Ду 350 Ру 25 с удл. штока Н=1500 мм с редуктором | 350 | 25 | По запросу |
| CM02C411669 | 650х508х1254 | БИВАЛ® Кран шаровой стальной КШТ.22.350.25 С/С+R Ду 350 Ру 25 с удл. штока Н=1000 мм с редуктором | 350 | 25 | По запросу |
| CM02C411659 | 2200х400х300 | БИВАЛ® Кран шаровой стальной КШТ.22.200.25 С/С Ду 200 Ру 25 с удл. штока Н=2000 мм | 200 | 25 | По запросу |
| CM02C411658 | 1700х450х300 | БИВАЛ® Кран шаровой стальной КШТ.22.200.25 С/С Ду 200 Ру 25 с удл. штока Н=1500 мм | 200 | 25 | По запросу |
| CM02C411655 | 2200х450х250 | БИВАЛ® Кран шаровой стальной КШТ.22.150.25 С/С Ду 150 Ру 25 с удл. штока Н=2000 мм | 150 | 25 | По запросу |
| CM02C411653 | 390х178х2089 | БИВАЛ® Кран шаровой стальной КШТ.22.125.25 С/С Ду 125 Ру 25 с удл. штока Н=2000 мм | 125 | 25 | По запросу |
| CM02C411652 | 2200х400х150 | БИВАЛ® Кран шаровой стальной КШТ.22.100.25 С/С Ду 100 Ру 25 с удл. штока Н=2000 мм | 100 | 25 | По запросу |
| CM02C411649 | 2100х370х127 | БИВАЛ® Кран шаровой стальной КШТ.22.080.25 С/С Ду 80 Ру 25 с удл. штока Н=2000 мм | 80 | 25 | По запросу |
| CM02C411643 | 1600х400х200 | БИВАЛ® Кран шаровой стальной КШТ.22.080.25 С/С Ду 80 Ру 25 с удл. штока Н=1500 мм | 80 | 25 | По запросу |
| CM02C411641 | 360х108х2054 | БИВАЛ® Кран шаровой стальной КШТ.22.065.25 С/С Ду 65 Ру 25 с удл. штока Н=2000 мм | 65 | 25 | По запросу |
| CM02C411639 | 1600х300х150 | БИВАЛ® Кран шаровой стальной КШТ.22.065.25 С/С Ду 65 Ру 25 с удл. штока Н=1500 мм | 65 | 25 | По запросу |
| CM02C411638 | 1550х250х80 | БИВАЛ® Кран шаровой стальной КШТ.22.050.40 С/С Ду 50 Ру 40 с удл. штока Н=1500 мм | 50 | 40 | По запросу |
| CM02C411637 | 1100х250х100 | БИВАЛ® Кран шаровой стальной КШТ.22.050.40 С/С Ду 50 Ру 40 с удл. штока Н=1000 мм | 50 | 40 | По запросу |
| CM02C411635 | 2200х240х80 | БИВАЛ® Кран шаровой стальной КШТ.22.040.40 С/С Ду 40 Ру 40 с удл. штока Н=2000 мм | 40 | 40 | По запросу |
| CM02C411634 | 260х57х2029 | БИВАЛ® Кран шаровой стальной КШТ.22.032.40 С/С Ду 32 Ру 40 с удл. штока Н=2000 мм | 32 | 40 | По запросу |
| CM02C411633 | 1550х270х60 | БИВАЛ® Кран шаровой стальной КШТ.22.032.40 С/С Ду 32 Ру 40 с удл. штока Н=1500 мм | 32 | 40 | По запросу |
| CM02C411632 | 1100х250х80 | БИВАЛ® Кран шаровой стальной КШТ.22.032.40 С/С Ду 32 Ру 40 с удл. штока Н=1000 мм | 32 | 40 | По запросу |
| CM02C411630 | 2050х200х60 | БИВАЛ® Кран шаровой стальной КШТ.22.025.40 С/С Ду 25 Ру 40 с удл. штока Н=2000 мм | 25 | 40 | По запросу |
| CM02C411628 | 1550х200х60 | БИВАЛ® Кран шаровой стальной КШТ.22.025.40 С/С Ду 25 Ру 40 с удл. штока Н=1500 мм | 25 | 40 | По запросу |
| CM02C411627 | 230х42х2021 | БИВАЛ® Кран шаровой стальной КШТ.22.020.40 С/С Ду 20 Ру 40 с удл. штока Н=2000 мм | 20 | 40 | По запросу |
| CM02C411626 | 230х42х1521 | БИВАЛ® Кран шаровой стальной КШТ.22.020.40 С/С Ду 20 Ру 40 с удл. штока Н=1500 мм | 20 | 40 | По запросу |
| CM02C405984 | 1200х450х200 | БИВАЛ® Кран шаровой стальной КШТ.22.150.25 С/С Ду 150 Ру 25 с удл. штока Н=1000 мм | 150 | 25 | По запросу |
| CM02C216472 | 400х270х1040 | БИВАЛ® Кран шаровой стальной КШТ.22.200.25 С/С +R Ду 200 Ру 25 с удл. штока Н=1000 мм с редуктором | 200 | 25 | По запросу |
| CM02C219482 | 720х440х2200 | БИВАЛ® Кран шаровой стальной КШТ.22.300.25 С/С+R Ду 300 Ру 25 с удл. штока Н=2000 мм с редуктором | 300 | 25 | По запросу |
| CM02C407572 | 1550х220х100 | БИВАЛ® Кран шаровой стальной КШТ.22.040.40 С/С Ду 40 Ру 40 с удл. штока Н=1500 мм | 40 | 40 | По запросу |
| CM02C407566 | 1100х210х60 | БИВАЛ® Кран шаровой стальной КШТ.22.025.40 С/С Ду 25 Ру 40 с удл. штока Н=1000 мм | 25 | 40 | По запросу |
| CM02C389831 | 1000х270х70 | БИВАЛ® Кран шаровой стальной КШТ.22.040.40 С/С Ду 40 Ру 40 с удл. штока Н=1000 мм | 40 | 40 | По запросу |
| CM02C401710 | 190х420х1620 | БИВАЛ® Кран шаровой стальной КШТ.22.100.25 С/С Ду 100 Ру 25 с удл. штока Н=1500 мм | 100 | 25 | По запросу |
| CM02C213969 | 1200х750х450 | БИВАЛ® Кран шаровой стальной КШТ.22.300.25 С/С+R Ду 300 Ру 25 с удл. штока Н=1000 мм с редуктором | 300 | 25 | По запросу |
| CM02C382265 | 2400х450х350 | БИВАЛ® Кран шаровой стальной КШТ.22.200.25 С/С +R Ду 200 Ру 25 с удл. штока Н=2000 мм с редуктором | 200 | 25 | По запросу |
| CM02C411887 | 390х219х2610 | БИВАЛ® Кран шаровой стальной КШТ.22.150.25 С/С Ду 150 Ру 25 с удл. штока Н= (410-5000) мм | 125 | 25 | По запросу |
| CM02C411884 | 370х127х2564 | БИВАЛ® Кран шаровой стальной КШТ.22.080.25 С/С Ду 80 Ру 25 с удл. штока Н= (297-5000) мм | 80 | 25 | По запросу |
| CM02C411883 | 360х108х2554 | БИВАЛ® Кран шаровой стальной КШТ.22.065.25 С/С Ду 65 Ру 25 с удл. штока Н= (287-5000) мм | 65 | 25 | По запросу |
| CM02C411882 | 300х89х2545 | БИВАЛ® Кран шаровой стальной КШТ.22.050.40 С/С Ду 50 Ру 40 с удл. штока Н= (250-5000) мм | 50 | 40 | По запросу |
| CM02C411881 | 260х76х2538 | БИВАЛ® Кран шаровой стальной КШТ.22.040.40 С/С Ду 40 Ру 40 с удл. штока Н= (245-5000) мм | 40 | 40 | По запросу |
| CM02C411880 | 560х57х2529 | БИВАЛ® Кран шаровой стальной КШТ.22.032.40 С/С Ду 32 Ру 40 с удл. штока Н= (195-5000) мм | 32 | 40 | По запросу |
| CM02C411879 | 230х51х2526 | БИВАЛ® Кран шаровой стальной КШТ.22.025.40 С/С Ду 25 Ру 40 с удл. штока Н= (192-5000) мм | 25 | 40 | По запросу |
| CM02C411878 | 230х42х2551 | БИВАЛ® Кран шаровой стальной КШТ.22.020.40 С/С Ду 20 Ру 40 с удл. штока Н= (188-5000) мм | 20 | 40 | По запросу |
| CM02C411896 | 910х660х2830 | БИВАЛ® Кран шаровой стальной КШТ.21.500.25 С/С + R Ду 500 Ру 25 с удл. штока Н= (867-5000) мм c редуктором | 500 | 25 | По запросу |
| CM02C411895 | 910х660х2830 | БИВАЛ® Кран шаровой стальной КШТ.22.500.25 С/С + R Ду 500 Ру 25 с удл. штока Н= (1119-5000) мм c редуктором | 500 | 25 | По запросу |
| CM02C411894 | 760х559х2780 | БИВАЛ® Кран шаровой стальной КШТ.21.400.25 С/С + R Ду 400 Ру 25 с удл. штока Н= (867-5000) мм c редуктором | 400 | 25 | По запросу |
| CM02C411893 | 760х559х2780 | БИВАЛ® Кран шаровой стальной КШТ.22.400.25 С/С + R Ду 400 Ру 25 с удл. штока Н= (934-5000) мм c редуктором | 400 | 25 | По запросу |
| CM02C411892 | 635х457х2729 | БИВАЛ® Кран шаровой стальной КШТ.22.300.25 С/С + R Ду 300 Ру 25 с удл. штока Н= (796-5000) мм c редуктором | 300 | 25 | По запросу |
| CM02C411891 | 560х355х2678 | БИВАЛ® Кран шаровой стальной КШТ.22.250.25 С/С + R Ду 250 Ру 25 с удл. штока Н= (727-5000) мм c редуктором | 250 | 25 | По запросу |
| CM02C411890 | 400х267х2634 | БИВАЛ® Кран шаровой стальной КШТ.22.200.25 С/С + R Ду 200 Ру 25 с удл. штока Н= (658-5000) мм c редуктором | 200 | 25 | По запросу |
| CM02C411889 | 400х267х2634 | БИВАЛ® Кран шаровой стальной КШТ.22.200.25 С/С Ду 150 Ру 25 с удл. штока Н= (658-5000) мм | 200 | 25 | По запросу |
| CM02C411888 | 390х219х2610 | БИВАЛ® Кран шаровой стальной КШТ.22.150.25 С/С + R Ду 150 Ру 25 с удл. штока Н= (410-5000) мм c редуктором | 150 | 25 | По запросу |
| CM02C411886 | 390х178х2589 | БИВАЛ® Кран шаровой стальной КШТ.22.125.25 С/С Ду 125 Ру 25 с удл. штока Н= (377-5000) мм | 125 | 25 | По запросу |
| CM02C411885 | 390х152х2576 | БИВАЛ® Кран шаровой стальной КШТ.22.100.25 С/С Ду 100 Ру 25 с удл. штока Н= (319-5000) мм | 100 | 25 | По запросу |
АО «ИРИМЭКС» осуществляет подбор и поставку стальных шаровых кранов Бивал КШТ серии 22 с удлинённым штоком для систем теплоснабжения и промышленных трубопроводов.
КШТ серия 22 разработана преимущественно для бесканальной прокладки трубопроводов в ППУ-изоляции. Разъёмная конструкция позволяет изменять высоту штока без демонтажа или замены самого шарового крана. Это упрощает адаптацию арматуры к фактической глубине заложения и конструкции тепловой сети.

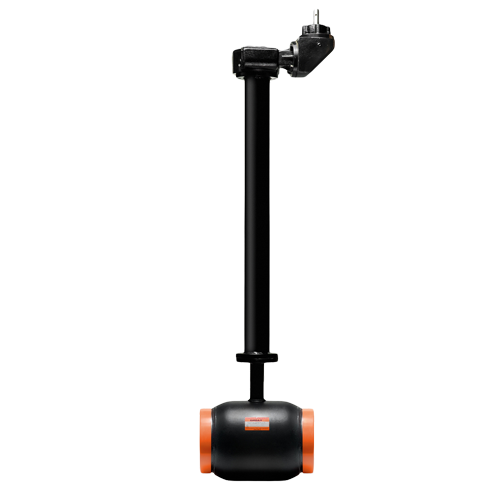

Шаровые краны Бивал КШТ серия 22
Бивал КШТ 22 относится к специальным сериям шаровых кранов со стандартным проходом.
Серия предназначена для полного открытия и перекрытия потока рабочей среды и применяется в качестве запорной арматуры в системах теплоснабжения и на промышленных объектах.
Основные исполнения:
- DN 20–150, PN 25/40 — с функцией удлинения штока;
- DN 200–500, PN 25 — с удлинённым штоком и редуктором;
- тип присоединения — сварка/сварка;
- корпус — углеродистая сталь;
- применение — теплоснабжение и промышленность.
Удлинённый шток
Главная конструктивная особенность КШТ серии 22 — возможность изменения высоты штока.
Разъёмная конструкция позволяет подобрать требуемую высоту исполнительного узла с учётом:
- глубины заложения трубопровода;
- толщины теплоизоляции;
- конструкции тепловой камеры;
- положения трубопровода относительно уровня грунта;
- требований проектной документации.
Для реальных исполнений серии встречаются различные значения высоты штока, в том числе 1000, 1500, 2000 мм, а для ряда крупных типоразмеров возможен подбор высоты в более широком диапазоне.
Для трубопроводов в ППУ-изоляции
КШТ серия 22 особенно востребована в системах теплоснабжения с бесканальной прокладкой предварительно изолированных трубопроводов.
Удлинённый шток позволяет вывести орган управления на необходимый уровень относительно теплоизоляции и поверхности грунта.
Производитель прямо указывает применение серии преимущественно для бесканальной прокладки трубопроводов в ППУ-изоляции.
DN 20–150
В диапазоне DN 20–150 применяются краны с функцией удлинения штока на давление PN 25 и PN 40.
Для этих типоразмеров используются сварные исполнения, что позволяет получить надёжное неразъёмное соединение с трубопроводом.
При заказе необходимо определить требуемую высоту удлинённого штока.
DN 200–500 с редуктором
Для крупных типоразмеров DN 200–500 серия выпускается на PN 25 и комплектуется удлинённым штоком и механическим редуктором.
Редуктор снижает усилие, необходимое для управления краном большого диаметра, и обеспечивает удобное открытие и закрытие запорной арматуры.
В номенклатуре встречаются исполнения DN 200, 250, 300, 400 и 500 с различной высотой удлинения штока.
Сварное присоединение
Бивал КШТ серия 22 имеет присоединение сварка/сварка.
Такое исполнение широко применяется в тепловых сетях с бесканальной прокладкой, поскольку позволяет сформировать прочное и герметичное неразъёмное соединение крана с трубопроводом.
При подборе рекомендуется указывать наружный диаметр трубы, толщину стенки и требования к сварным концам.
Применение Бивал КШТ 22
Шаровые краны серии применяются:
- в системах теплоснабжения;
- на тепловых сетях;
- на трубопроводах в ППУ-изоляции;
- при бесканальной прокладке трубопроводов;
- в котельных и тепловых пунктах;
- на промышленных трубопроводах.
Кран используется как запорное устройство для полного перекрытия потока рабочей среды.
Установка
Производитель допускает установку КШТ 22 на трубопроводе в различных положениях при обеспечении доступа для эксплуатации.
При монтаже необходимо заранее определить требуемую высоту штока с учётом глубины расположения трубопровода и конструкции узла управления.
Как подобрать Бивал КШТ серия 22
Для технического подбора рекомендуется предоставить:
- номинальный диаметр DN;
- номинальное и рабочее давление;
- рабочую среду;
- рабочую и расчётную температуру;
- глубину заложения трубопровода;
- требуемую высоту штока;
- наружный диаметр и толщину стенки трубы;
- необходимость редуктора;
- условия установки;
- требования проектной документации.
Если требуется замена существующего крана, направьте специалистам АО «ИРИМЭКС» маркировку изделия, паспорт, фотографию или чертёж.
Подбор и поставка Бивал КШТ серия 22
АО «ИРИМЭКС» осуществляет подбор и поставку шаровых кранов Бивал КШТ серия 22 с удлинённым штоком DN 20–500.
Для DN 20–150 доступны исполнения PN 25/40, а для DN 200–500 — PN 25 с редуктором. Для получения предложения направьте DN, PN, параметры трубопровода и необходимую высоту штока. Специалисты АО «ИРИМЭКС» помогут подобрать подходящее исполнение КШТ 22.
