Шаровые краны Бивал КШТ серия 72 для реновации

Вид оборудования: Краны шаровые, пробковые
Серия крана: 72
Серия: КШТ
Реестр Минпромторга: Да
Бренд: Бивал
Производитель: ООО "Торговый Дом АДЛ"
Страна: Россия
Область применения: котельные, отопление и теплоснабжение, кондиционирование и вентиляция
Рабочая среда:нейтральные жидкости, водно-гликолевая смесь, подготовленная вода/замкнутый контур.

DN	50 - 150
PN	16 - 25
Тип присоединения	Ф/Ф
Тип управления	Рукоятка
Материал корпуса	Сталь углеродистая
Наличие ISO фланца	Нет
Материал седлового уплотнения	PTFE+ C
Материал уплотнения по штоку	EPDM;VITON;PTFE+C
T min окружающей среды, C	-45
T min рабочей среды, C	-40
T max окружающей среды, С	40
T max рабочей среды, С	200



Технические характеристики и принцип действия Бивал КШТ серия 72

Артикул	Габариты (с упаковкой)	Наименование	DN	PN	ЦЕНА, с НДС, руб.
CM02F411378	280х280х385	БИВАЛ® Кран шаровой стальной КШТ.72.150.25 Ф/Ф Ду 150 Ру 25	150	25	По запросу
CM02F411377	250х250х300	БИВАЛ® Кран шаровой стальной КШТ.72.125.25 Ф/Ф Ду 125 Ру 25	125	25	По запросу
CM02F411376	250х180х390	БИВАЛ® Кран шаровой стальной КШТ.72.065.25 Ф/Ф Ду 065 Ру 25	65	25	По запросу
CM02F411374	180х180х200	БИВАЛ® Кран шаровой стальной КШТ.72.050.25 Ф/Ф Ду 050 Ру 25	50	25	По запросу
CM02F410153	210х195х252	БИВАЛ® Кран шаровой стальной КШТ.72.080.25 Ф/Ф Ду 080 Ру 25	80	25	По запросу
CM02F400775	490х230х320	БИВАЛ® Кран шаровой стальной КШТ.72.100.25 Ф/Ф Ду 100 Ру 25	100	25	По запросу
CM02F374113	250х190х210	БИВАЛ® Кран шаровой стальной КШТ.72.080.16 Ф/Ф Ду 080 Ру 16	80	16	По запросу
CM02F374116	275х280х425	БИВАЛ® Кран шаровой стальной КШТ.72.150.16 Ф/Ф Ду 150 Ру 16	150	16	По запросу
CM02F374115	250х250х270	БИВАЛ® Кран шаровой стальной КШТ.72.125.16 Ф/Ф Ду 125 Ру 16	125	16	По запросу

АО «ИРИМЭКС» осуществляет подбор и поставку стальных шаровых кранов Бивал КШТ серии 72 для реновации систем теплоснабжения, отопления, охлаждения и промышленных трубопроводов.

Бивал КШТ 72 — специальные фланцевые шаровые краны стандартного прохода, предназначенные в том числе для замены ранее установленной трубопроводной арматуры при реконструкции и модернизации инженерных систем.

Серия представлена в диапазоне DN 50–150, на номинальное давление PN 16 и PN 25, с присоединением фланец/фланец.

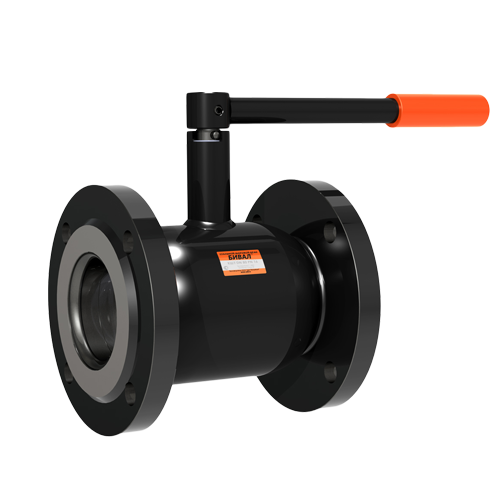

Шаровые краны Бивал КШТ серия 72

Краны КШТ 72 применяются в качестве запорной арматуры для полного открытия и перекрытия потока рабочей среды.

Основные характеристики серии:

• номинальный диаметр — DN 50–150;
• номинальное давление — PN 16/25;
• тип присоединения — фланец/фланец;
• проходное сечение — стандартное;
• управление — ручная рукоятка;
• материал корпуса — углеродистая сталь;
• седловое уплотнение — PTFE+C;
• уплотнение штока — EPDM, VITON, PTFE+C;
• температура рабочей среды — −40…+200 °C;
• температура окружающей среды — −45…+40 °C.

Краны Бивал для реновации

Основное отличие КШТ серии 72 от соседних серий Бивал — ориентация на реновацию существующих трубопроводных систем.

Фланцевое присоединение позволяет использовать кран при реконструкции участков трубопровода, где требуется заменить существующую запорную арматуру без перехода на сварное соединение.

При подборе крана для замены необходимо учитывать:

• DN существующего трубопровода;
• PN;
• строительную длину;
• размеры и исполнение фланцев;
• рабочую температуру;
• рабочую среду;
• параметры ранее установленной арматуры.

Такой подход позволяет подобрать КШТ 72 для модернизации существующих систем теплоснабжения и промышленного оборудования.

Фланцевое присоединение

Все исполнения серии КШТ 72 имеют присоединение Ф/Ф — фланец/фланец. Официальные данные по серии указывают DN 50–150 и PN 16/25 именно во фланцевом исполнении.

Фланцевое соединение удобно:

• при реконструкции трубопроводов;
• для замены существующих клапанов и кранов;
• на участках, где требуется возможность демонтажа арматуры;
• при обслуживании инженерных систем.

Перед заказом необходимо проверить соответствие присоединительных размеров фланцев существующему трубопроводу.

Рабочие среды

Бивал КШТ 72 применяется для:

• подготовленной воды;
• нейтральных жидкостей;
• водно-гликолевых смесей;
• рабочих сред замкнутого контура, совместимых с материалами крана и уплотнений.

Основные области применения:

• отопление;
• теплоснабжение;
• котельные;
• охлаждение;
• кондиционирование и вентиляция;
• промышленные трубопроводные системы.

Рабочая температура

Краны Бивал КШТ серия 72 рассчитаны на температуру рабочей среды от −40 до +200 °C.

Высокотемпературное исполнение обеспечивается в том числе применением седлового уплотнения PTFE с добавлением углерода, обладающего повышенной износостойкостью.

При выборе крана необходимо учитывать одновременно рабочую температуру, давление и характеристики транспортируемой среды.

Материалы исполнения

Корпус КШТ 72 изготовлен из углеродистой стали, шар — из нержавеющей стали. Для седлового уплотнения применяется PTFE+C.

В зависимости от исполнения в узле штока используются EPDM, VITON и PTFE+C.

Материалы уплотнений необходимо учитывать при подборе по температуре и рабочей среде.

Типоразмеры Бивал КШТ 72

Серия включает основные размеры:

DN 50, DN 65, DN 80, DN 100, DN 125 и DN 150.

Для серии представлены исполнения на PN 16 и PN 25. В актуальных каталогах, например, присутствуют DN 50–150 на PN 16, а также ряд исполнений тех же диаметров на PN 25.

Конкретную доступность артикула необходимо уточнять при заказе.

Установка и эксплуатация

Производитель допускает установку КШТ 72 на трубопроводе в различных положениях в местах, доступных для эксплуатации. В официальном каталоге также указано, что серия не требует регулярного технического обслуживания.

При использовании крана для реновации особенно важно проверить монтажные размеры существующего узла до оформления заказа.

Как подобрать Бивал КШТ серия 72

Для технического подбора рекомендуется предоставить:

• номинальный диаметр DN;
• номинальное давление PN;
• рабочую среду;
• рабочую и расчетную температуру;
• размеры существующих фланцев;
• строительную длину установленной арматуры;
• фотографию и маркировку заменяемого изделия;
• параметры трубопровода;
• требования проектной документации.

Если КШТ 72 подбирается для замены ранее установленной арматуры, желательно направить специалистам АО «ИРИМЭКС» фотографию шильдика, паспорт или чертеж существующего крана.

Подбор и поставка Бивал КШТ серия 72

АО «ИРИМЭКС» осуществляет подбор и поставку фланцевых шаровых кранов Бивал КШТ серия 72 DN 50–150, PN 16/25 для реновации систем теплоснабжения и промышленных трубопроводов.

Для получения коммерческого предложения направьте DN, PN, рабочую среду, температуру, строительную длину и параметры существующих фланцев. Специалисты АО «ИРИМЭКС» помогут подобрать подходящий типоразмер Бивал КШТ 72.
