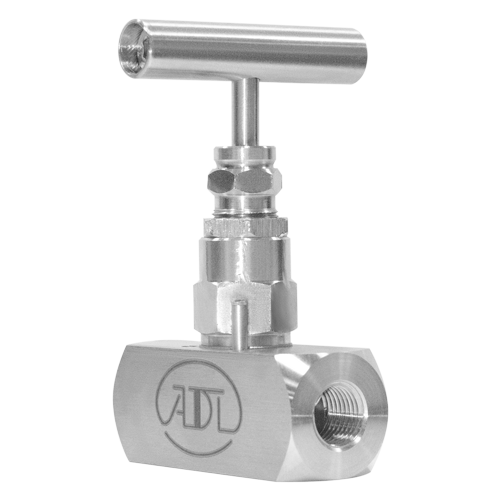

Игольчатые вентили ГРАНВЕНТ MV40 PN420 (42 МПа) DN8–25

Игольчатые вентили ГРАНВЕНТ MV40 PN420 — трубопроводная арматура высокого давления из нержавеющей стали, предназначенная для перекрытия потоков жидких и газообразных рабочих сред.

Специальное исполнение серии MV40 рассчитано на давление до 42 МПа (420 бар) и применяется в гидравлических, пневматических, паровых, технологических и измерительных системах высокого давления. Для серии используются компактное резьбовое присоединение и коррозионностойкие материалы проточной части. В технических материалах АДЛ для MV40 указывается специальное исполнение на 42 МПа.

Технические характеристики ГРАНВЕНТ MV40 PN420

Основные параметры:

• номинальный диаметр — DN8–25;
• максимальное рабочее давление — 42 МПа / 420 бар;
• рабочая температура — от −60 до +200 °C;
• материал корпуса — нержавеющая сталь AISI 316;
• материал плунжера — нержавеющая сталь;
• материал штока — нержавеющая сталь;
• уплотнение штока — PTFE;
• седловое уплотнение — металл по металлу;
• присоединение — внутренняя резьба BSP;
• управление — ручное;
• конструкция — игольчатая;
• рабочие среды — пар, воздух, жидкости, нейтральные и агрессивные среды.

Конструкция вентиля MV40

Корпус и основные детали вентиля, контактирующие с рабочей средой, изготовлены из коррозионностойкой нержавеющей стали AISI 316.

Игольчатый плунжер перемещается относительно седла при вращении рукоятки. Такая конструкция обеспечивает компактность арматуры и возможность эксплуатации при высоком рабочем давлении.

Сальниковое уплотнение из PTFE обеспечивает герметизацию штока, а металлическое седловое уплотнение позволяет использовать вентиль с широким диапазоном жидких и газообразных сред.

Типоразмеры ГРАНВЕНТ MV40 PN420

В линейке представлены основные размеры:

DN8 — BSP 1/4"
DN10 — BSP 3/8"
DN15 — BSP 1/2"
DN20 — BSP 3/4"
DN25 — BSP 1"

Для указанных типоразмеров на рынке представлены исполнения MV40 с максимальным давлением 420 бар.

Рабочие среды

ГРАНВЕНТ MV40 PN420 может применяться для:

• водяного пара;
• сжатого воздуха;
• технических газов;
• воды;
• нейтральных жидкостей;
• пищевых технологических сред;
• химически агрессивных сред, совместимых с AISI 316 и PTFE.

При работе с агрессивными продуктами необходимо учитывать химический состав, концентрацию, температуру и совместимость рабочей среды с материалами вентиля.

Области применения

Игольчатые вентили ГРАНВЕНТ MV40 высокого давления применяются в:

• гидравлических системах;
• пневматических системах;
• системах КИПиА;
• импульсных линиях;
• паровых системах;
• системах сжатого воздуха;
• химической промышленности;
• нефтехимической промышленности;
• нефтегазовой отрасли;
• пищевой промышленности;
• технологическом оборудовании высокого давления;
• промышленных трубопроводах.

Преимущества ГРАНВЕНТ MV40 PN420

Основные преимущества серии:

• рабочее давление до 420 бар;
• корпус из нержавеющей стали AISI 316;
• высокая коррозионная стойкость;
• диапазон температур от −60 до +200 °C;
• компактное резьбовое исполнение;
• внутренняя резьба BSP;
• уплотнение штока PTFE;
• седловое уплотнение металл по металлу;
• применение с жидкими и газообразными средами;
• возможность эксплуатации с агрессивными средами;
• небольшие монтажные размеры.

ГРАНВЕНТ MV40 PN250 и PN420

Серия MV40 представлена стандартным исполнением с максимальным давлением 25 МПа (250 бар) и специальным исполнением повышенного давления до 42 МПа (420 бар). Актуальный каталог АДЛ описывает стандартную серию MV40 на 25 МПа, тогда как технические материалы производителя предыдущих поколений отдельно указывают специальное исполнение на 42 МПа.

Исполнение PN420 следует выбирать для систем, в которых рабочее давление превышает возможности стандартного варианта MV40 PN250.

Как подобрать ГРАНВЕНТ MV40 PN420

При подборе необходимо учитывать:

• номинальный диаметр DN;
• максимальное и рабочее давление;
• рабочую среду;
• рабочую температуру;
• химическую совместимость среды с AISI 316 и PTFE;
• размер резьбового присоединения BSP;
• требования к герметичности;
• условия эксплуатации.

Для оборудования высокого давления необходимо отдельно проверять соответствие выбранного исполнения фактическим параметрам технологической системы.

Купить ГРАНВЕНТ MV40 PN420

АО «ИРИМЭКС» осуществляет подбор и поставку игольчатых вентилей ГРАНВЕНТ MV40 специального исполнения на давление до 42 МПа (420 бар).

Для получения технического и коммерческого предложения укажите DN, рабочее и максимальное давление, температуру, рабочую среду, требуемую резьбу и количество вентилей.

Специалисты АО «ИРИМЭКС» помогут подобрать необходимое исполнение ГРАНВЕНТ MV40 PN420 для систем высокого давления и подготовят техническое и коммерческое предложение.

Технические характеристики и принцип действия Вентиля игольчатого Гранвент MV40, PN42 (АДЛ MV40 PN42)
