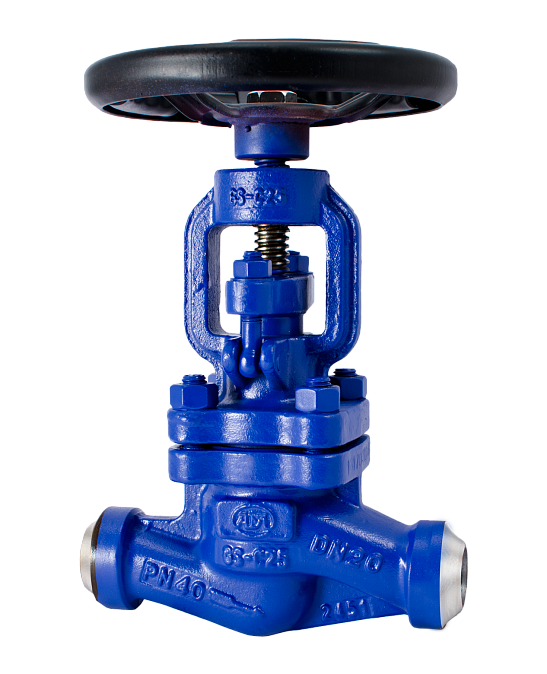

ГРАНВЕНТ KV17 — стальной запорный вентиль с присоединением под приварку, сальниковым уплотнением штока и ручным управлением. Вентиль предназначен для полного перекрытия потока воды, пара и других сред, совместимых с материалами конструкции.
Модель выпускается для трубопроводов с номинальным давлением PN 40. Корпус из углеродистой стали и седловое уплотнение «металл по металлу» позволяют применять вентиль в промышленных системах с повышенными значениями давления и температуры.
Приварное присоединение обеспечивает прочное и герметичное соединение с трубопроводом. Поэтому ГРАНВЕНТ KV17 подходит для паропроводов, тепловых сетей, котельных и промышленных технологических установок.
Вентиль следует использовать в качестве запорной арматуры в полностью открытом или полностью закрытом положении. Продолжительная эксплуатация с частично открытым затвором не рекомендуется.
Технические характеристики
| Параметр | Значение |
| Тип оборудования | Запорный сальниковый вентиль |
| Производитель | АДЛ |
| Марка | ГРАНВЕНТ |
| Серия | KV17 |
| Номинальный диаметр | DN 15–200 |
| Номинальное давление | PN 40 |
| Максимальная температура | До +400 °C |
| Рабочие среды | Горячая и холодная вода, пар и совместимые среды |
| Материал корпуса | Углеродистая сталь |
| Седловое уплотнение | Металл по металлу |
| Уплотнение штока | Графитовая сальниковая набивка |
| Присоединение | Под приварку |
| Управление | Ручное, маховиком |
| Направление потока | По стрелке на корпусе |
| Страна производства | Россия |
Назначение вентиля ГРАНВЕНТ KV17
Запорный вентиль ГРАНВЕНТ KV17 предназначен для установки на трубопроводах, транспортирующих воду, пар и другие среды, неагрессивные по отношению к углеродистой стали, материалам затвора и уплотнений.
Основные области применения:
- трубопроводы горячей и холодной воды;
- паровые системы и паропроводы;
- системы отопления и теплоснабжения;
- котельные установки;
- центральные и индивидуальные тепловые пункты;
- промышленные технологические трубопроводы;
- объекты промышленной энергетики;
- производственные установки.
При подборе вентиля необходимо учитывать зависимость допустимого рабочего давления от температуры транспортируемой среды.
Конструкция и принцип работы
Основными элементами вентиля ГРАНВЕНТ KV17 являются корпус из углеродистой стали, крышка, шток, запорный элемент, седло, сальниковый узел и маховик.
При вращении маховика шток перемещает запорный элемент относительно седла. В закрытом положении затвор прижимается к седлу и перекрывает поток рабочей среды. При вращении маховика в обратном направлении затвор поднимается и открывает проходное сечение.
Седловое уплотнение «металл по металлу» рассчитано на эксплуатацию при повышенной температуре. Герметизация штока обеспечивается графитовой сальниковой набивкой, которая относится к обслуживаемым элементам конструкции.
Отличия ГРАНВЕНТ KV17 от KV16
| Характеристика | ГРАНВЕНТ KV17 | ГРАНВЕНТ KV16 |
| Материал корпуса | Углеродистая сталь | Серый чугун |
| Номинальное давление | PN 40 | PN 16 |
| Присоединение | Под приварку | Фланцевое |
| Максимальная температура | До +400 °C | До +300 °C |
| Уплотнение штока | Сальниковое | Сальниковое |
| Основное применение | Промышленные и паровые трубопроводы повышенного давления | Системы тепло- и водоснабжения |
Преимущества ГРАНВЕНТ KV17
- номинальное давление PN 40;
- температура рабочей среды до +400 °C;
- корпус из углеродистой стали;
- прочное приварное соединение;
- седловое уплотнение «металл по металлу»;
- графитовая сальниковая набивка;
- применение на водяных и паровых трубопроводах;
- простое ручное управление;
- ремонтопригодная конструкция;
- российское производство.
Особенности сальникового уплотнения
Графитовая сальниковая набивка обеспечивает герметизацию штока и допускает эксплуатацию вентиля при повышенной температуре.
Сальниковый узел необходимо периодически осматривать. При появлении протечки следует проверить затяжку сальника. Если подтяжка не обеспечивает необходимую герметичность, набивку следует заменить в соответствии с руководством производителя.
Обслуживание выполняется после отключения участка трубопровода, сброса давления и охлаждения оборудования до безопасной температуры.
Рекомендации по монтажу
Перед монтажом необходимо проверить соответствие характеристик вентиля рабочей среде, давлению и температуре трубопровода.
При установке необходимо:
- очистить трубопровод от грязи, песка, окалины и сварочных частиц;
- проверить направление движения среды по стрелке на корпусе;
- выполнять сварочные работы при открытом положении вентиля;
- защитить внутренние элементы вентиля от перегрева;
- исключить передачу нагрузок от трубопровода на корпус;
- обеспечить доступ к маховику и сальниковому узлу;
- после монтажа проверить прочность и герметичность соединений.
Если в рабочей среде возможно присутствие механических загрязнений, перед вентилем рекомендуется установить сетчатый фильтр.
Данные для подбора
Для подбора и заказа вентиля ГРАНВЕНТ KV17 необходимо указать:
- условный диаметр DN;
- номинальное давление PN;
- рабочую среду;
- рабочее и максимальное давление;
- рабочую и максимальную температуру;
- материал и размеры трубопровода;
- параметры патрубков под приварку;
- требуемое количество;
- необходимость паспорта и сертификатов;
- город и адрес поставки.
Подбор и поставка вентиля ГРАНВЕНТ KV17
АО «ИРИМЭКС» осуществляет технический подбор и поставку стальных запорных вентилей ГРАНВЕНТ KV17 PN 40 с присоединением под приварку для водяных, паровых и промышленных технологических трубопроводов.
Специалисты компании помогут подобрать условный диаметр и исполнение вентиля с учетом рабочей среды, давления, температуры и параметров трубопровода.
По запросу предоставляются техническая документация, габаритные и присоединительные размеры, паспорт, сертификаты, сведения о стоимости и сроках поставки. Возможна доставка оборудования по России и странам СНГ.
Технические характеристики и принцип действия Вентиля игольчатого Гранвент KV17 (АДЛ KV17)
| Артикул | Габариты (с упаковкой) | Наименование |
DN
|
ЦЕНА, с НДС, руб. |
| BO03B532910 | 230х150х150 | ГРАНВЕНТ® KV17.03.01.015.40. с/с, вентиль стальной, сальниковый DN15 РN40 Тмакс=400оС | 15 |
по запросу |
| BO03B532913 | 140х220х140 | ГРАНВЕНТ® KV17.03.01.020.40. с/с, вентиль стальной, сальниковый DN20 РN40 Тмакс=400оС | 20 |
по запросу |
| BO03B532928 | 250х160х160 | ГРАНВЕНТ® KV17.03.01.025.40. с/с, вентиль стальной, сальниковый DN25 РN40 Тмакс=400оС | 25 |
по запросу |
| BO03B532929 | 230х140х140 | ГРАНВЕНТ® KV17.03.01.032.40. с/с, вентиль стальной, сальниковый DN32 РN40 Тмакс=400оС | 32 |
по запросу |
| BO03B532931 | 280х170х170 | ГРАНВЕНТ® KV17.03.01.040.40. с/с, вентиль стальной, сальниковый DN40 РN40 Тмакс=400оС | 40 |
по запросу |
| BO03B532932 | 300х160х160 | ГРАНВЕНТ® KV17.03.01.050.40. с/с, вентиль стальной, сальниковый DN50 РN40 Тмакс=400оС | 50 |
по запросу |
| BO03B532935 | 350х170х270 | ГРАНВЕНТ® KV17.03.01.065.40. с/с, вентиль стальной, сальниковый DN65 РN40 Тмакс=400оС | 65 | по запросу |
| BO03B532934 | 380х220х290 | ГРАНВЕНТ® KV17.03.01.080.40. с/с, вентиль стальной, сальниковый DN80 РN40 Тмакс=400оС | 80 | по запросу |
| BO03B532937 | 440х270х360 | ГРАНВЕНТ® KV17.03.01.100.40. с/с, вентиль стальной, сальниковый DN100 РN40 Тмакс=400оС | 100 | по запросу |
| BO03B533000 | 400х350х500 | ГРАНВЕНТ® KV17.03.01.125.40. с/с, вентиль стальной, сальниковый DN125 РN40 Тмакс=400оС | 125 | по запросу |
| BO03B533003 | 480х400х560 | ГРАНВЕНТ® KV17.03.01.150.40. с/с, вентиль стальной, сальниковый DN150 РN40 Тмакс=400оС | 150 | по запросу |
