Вентили запорные Гранвент KV31 (АДЛ KV31)

Вид оборудования: Вентили запорные
Серия: KV31
Бренд: Гранвент
Производитель: ООО "Торговый Дом АДЛ"
Страна: Россия
Область применения: водоснабжение, отопление и теплоснабжение, пароконденсатные системы
Рабочая среда: пар, вода









Артикул	Габариты              (с упаковкой)	Наименование	DN	Kvs, м3/ч	ЦЕНА, с НДС, руб.
BO02A367760	125х120х230	ГРАНВЕНТ® KV31.01.02.015.16.Ф/Ф вентиль чугунный с сильфонным уплотнением DN15 PN16 tmax=300oC	15	6	по запросу
BO02A367761	145х120х240	ГРАНВЕНТ® KV31.01.02.020.16.Ф/Ф вентиль чугунный с сильфонным уплотнением DN20 PN16 tmax=300oC	20	7	по запросу
BO02A367762	170х140х256	ГРАНВЕНТ® KV31.01.02.025.16.Ф/Ф вентиль чугунный с сильфонным уплотнением DN25 PN16 tmax=300oC	25	13	по запросу
BO02A367763	140х180х300	ГРАНВЕНТ® KV31.01.02.032.16.Ф/Ф вентиль чугунный с сильфонным уплотнением DN32 PN16 tmax=300oC	32	18	по запросу
BO02A367767	235х165х310	ГРАНВЕНТ® KV31.01.02.050.16.Ф/Ф вентиль чугунный с сильфонным уплотнением DN50 PN16 tmax=300oC	50	41	по запросу
BO02A367773	295х200х370	ГРАНВЕНТ® KV31.01.02.065.16.Ф/Ф вентиль чугунный с сильфонным уплотнением DN65 PN16 tmax=300oC	65	79	по запросу
BO02A367776	310х205х455	ГРАНВЕНТ® KV31.01.02.080.16.Ф/Ф вентиль чугунный с сильфонным уплотнением DN80 PN16 tmax=300oC	80	115	по запросу
BO02A367778	355х280х480	ГРАНВЕНТ® KV31.01.02.100.16.Ф/Ф вентиль чугунный с сильфонным уплотнением DN100 PN16 tmax=300oC	100	181	по запросу
BO02A423227	400х260х580	ГРАНВЕНТ® KV31.01.02.125.16.Ф/Ф вентиль чугунный с сильфонным уплотнением DN125 PN16 tmax=300oC	125	225	по запросу
BO02A423228	490х290х620	ГРАНВЕНТ® KV31.01.02.150.16.Ф/Ф вентиль чугунный с сильфонным уплотнением DN150 PN16 tmax=300oC	150	78.8	по запросу
BO02A423229	660х340х800	ГРАНВЕНТ® KV31.01.02.200.16.Ф/Ф вентиль чугунный с сильфонным уплотнением DN200 PN16 tmax=300oC	200	124.9	по запросу

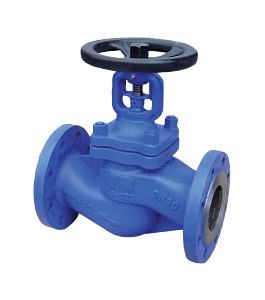

Чугунный фланцевый запорный вентиль «Гранвент» серии KV31 с сильфонным уплотнением (Торговый Дом АДЛ, Россия) рассчитан на номинальное давление PN 1,6 МПа и максимальную температуру рабочей среды до +300 °C. Диапазон номинальных диаметров — DN 15–100 мм.

Сферы использования
Изделие предназначено для установки в трубопроводных системах с паром, горячей и холодной водой. Подходит для применения в сетях водоснабжения и теплоснабжения.

Правила монтажа
Вентиль можно монтировать в любом положении — пространственная ориентация не влияет на работоспособность устройства. При этом критически важно, чтобы направление движения среды соответствовало маркировке (стрелке) на корпусе. Перед монтажом требуется обязательная очистка внутренних поверхностей трубопровода от загрязнений: песка, окалины и прочих посторонних включений. При их наличии есть риск повреждения контактных поверхностей седла и диска — это может стать причиной потери герметичности затвора.

Конструктивные особенности и стандарты
Модель KV31 отличается усовершенствованной системой герметизации: в качестве уплотнения штока используется сильфон из нержавеющей стали — он надёжно предотвращает утечки рабочей среды. Комбинация сильфона и сальникового уплотнения позволяет обойтись без регулярного сервисного обслуживания.
Фланцевое соединение выполнено в соответствии с требованиями стандартов DIN 2501 (DIN 2633 для PN 1,6 МПа) и EN 1092‑1. Допускается использование отечественных ответных фланцев по ГОСТ 33259‑2015 (для давления PN 1,6 МПа).
