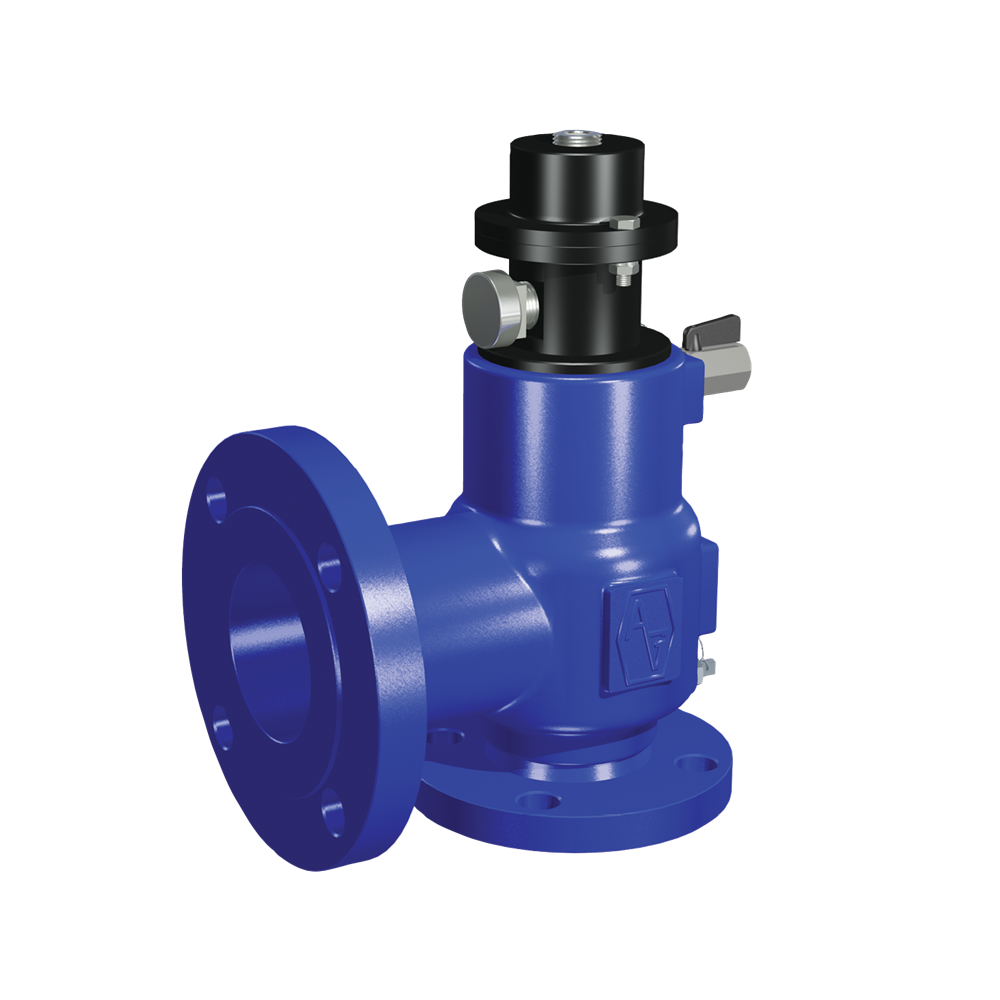

Модулирующий пилотный предохранительный клапан Anderson Greenwood MLCP

Anderson Greenwood Series MLCP — модулирующий пилотный предохранительный клапан большой пропускной способности, предназначенный для защиты газовых и паровых систем низкого давления.

Аббревиатура MLCP означает Modulating Large Capacity Pilot.

Клапан сочетает компактную конструкцию, внутренний отбор давления, интегрированный пилот и полнопроходное сопло, обеспечивающее высокую пропускную способность.

MLCP применяется в системах, где требуется точная модулирующая защита от избыточного давления при минимальных потерях продукта.

Назначение Anderson Greenwood MLCP

MLCP предназначен для защиты технологических систем от превышения допустимого положительного давления.

Клапан особенно подходит для:

• газораспределительных трубопроводов;
• газовых систем низкого давления;
• паровых систем;
• нагнетательных и объемных воздуходувок;
• технологического оборудования, где требуется высокая пропускная способность;
• систем, где важно снизить потери продукта при срабатывании.

Emerson указывает газ и пар как основные рабочие среды MLCP.

Технические характеристики Anderson Greenwood MLCP

Производитель: Anderson Greenwood / Emerson
Серия: MLCP
Расшифровка: Modulating Large Capacity Pilot
Тип: модулирующий пилотный предохранительный клапан
Рабочие среды: газ и пар
Размеры: DN50×80 – DN150×200
Размеры в дюймах: 2″×3″ – 6″×8″
Площадь проходного сечения: приблизительно 20,26–182,41 см²
Класс входного фланца: ANSI Class 150
Диапазон давления настройки: 0,207–1,03 бар изб.
Диапазон в psi: 3–14,99 psig
Температурный диапазон: −29…+204 °C
Принцип действия: пилотный, модулирующий
Отбор давления: внутренний
Седла и уплотнения: FKM
Field Test Connection: предусмотрен.

Эти диапазоны подтверждаются официальным обзором Emerson для Series MLCP.

Модулирующий принцип действия

Главное отличие Anderson Greenwood MLCP — модулирующее открытие.

При небольшом превышении давления клапан открывается только настолько, насколько это необходимо для восстановления нормального режима системы.

По мере увеличения требуемого расхода степень открытия основного клапана увеличивается.

Такой принцип позволяет:

• сбрасывать только необходимое количество рабочей среды;
• уменьшать потери продукта;
• поддерживать более стабильное давление;
• снижать количество полных циклов открытия;
• уменьшать выбросы;
• избегать чрезмерного сброса.

Emerson отдельно отмечает, что модулирующее действие помогает снизить потери продукта и поддерживать стабильность давления в системе.

Полная пропускная способность при 10% превышении давления

Anderson Greenwood MLCP способен достигать полной номинальной пропускной способности при 10% превышении давления над настройкой.

Это позволяет в ряде применений:

• повысить давление настройки;
• использовать клапан меньшего размера;
• уменьшить размеры связанного трубопровода;
• снизить стоимость оборудования и монтажа.

Эта характеристика прямо заявлена Emerson для актуальной Series MLCP.

Внутренний отбор давления

MLCP использует внутренний отбор давления.

Давление процесса передается к пилоту внутри конструкции клапана без необходимости применения большого количества внешней импульсной обвязки.

Это дает несколько преимуществ:

• более компактная конструкция;
• меньше внешних трубок и фитингов;
• снижение количества потенциальных мест утечки;
• упрощение монтажа;
• снижение трудоемкости технического обслуживания.

Emerson отдельно указывает внутренний pressure sensing как одно из ключевых преимуществ MLCP.

Интегрированный пилот

Пилот жестко интегрирован в конструкцию основного клапана.

Такое решение позволяет отказаться от отдельного монтажного кронштейна.

Дополнительные преимущества:

• уменьшение центра тяжести;
• более компактная компоновка;
• снижение вибрационных нагрузок;
• упрощение обслуживания;
• уменьшение количества вспомогательных деталей.

Emerson указывает rigid integral pilot mounting как одну из основных конструктивных особенностей Series MLCP.

Полнопроходное сопло

В конструкции MLCP используются полнопроходные отверстия сопла, обеспечивающие максимальную пропускную способность.

Высокая пропускная способность может позволить:

• уменьшить требуемый размер клапана;
• уменьшить диаметры присоединительного трубопровода;
• снизить массу оборудования;
• сократить капитальные затраты.

Мягкое седло FKM

В Anderson Greenwood MLCP применяются мягкие седла и уплотнения из FKM.

Они обеспечивают:

• высокую герметичность;
• снижение утечек;
• уменьшение выбросов;
• снижение потерь продукта;
• сокращение объема технического обслуживания.

Материал должен проверяться на совместимость с конкретной рабочей средой и температурой процесса.

Field Test Connection

MLCP оснащается Field Test Connection, позволяющим выполнять проверку давления настройки без демонтажа клапана с оборудования.

Через это соединение также может выполняться ручной сброс.

Для дистанционного открытия клапана Emerson предлагает опциональный нормально закрытый электромагнитный клапан, устанавливаемый на Field Test Connection.

Область применения

Anderson Greenwood MLCP применяется на:

• газораспределительных трубопроводах;
• газовых технологических системах;
• паровых системах низкого давления;
• объемных нагнетателях;
• воздуходувках;
• технологических установках с переменным расходом;
• процессах, где требуется высокая пропускная способность;
• системах, где необходимо снизить потери продукта при срабатывании предохранительного клапана.

В официальном Product Overview Emerson основными областями применения указаны gas distribution pipelines и positive displacement blowers.

Преимущества Anderson Greenwood MLCP

• модулирующий принцип действия;
• высокая пропускная способность;
• DN50×80–DN150×200;
• давление настройки 0,207–1,03 бар;
• температура −29…+204 °C;
• применение для газа и пара;
• внутренний отбор давления;
• встроенный пилот;
• компактная конструкция;
• полнопроходное сопло;
• мягкие седла и уплотнения FKM;
• снижение потерь продукта;
• поддержание стабильности давления;
• полная пропускная способность при 10% overpressure;
• Field Test Connection;
• возможность дистанционного открытия в соответствующей комплектации.

Отличие MLCP от других клапанов Anderson Greenwood

Anderson Greenwood MLCP предназначен прежде всего для газовых и паровых систем низкого давления, где требуется модулирующее действие и высокая пропускная способность.

В отличие от Type 96A, MLCP защищает оборудование от положительного избыточного давления, а не от вакуума.

В отличие от Type 9200 и 9300, MLCP ориентирован на применение с газом и паром при диапазоне настройки приблизительно 0,2–1,0 бар и использует компактную конструкцию с внутренним отбором давления.

Подробно сравнивать другие модели на этой странице не требуется — достаточно этого короткого блока, чтобы сохранить SEO-фокус именно на MLCP.

Как подобрать Anderson Greenwood MLCP

Для технического подбора необходимо предоставить:

1. рабочую среду;
2. давление настройки;
3. нормальное рабочее давление;
4. расчетное давление;
5. рабочую температуру;
6. требуемую пропускную способность;
7. DN входа и выхода;
8. тип и класс фланцев;
9. наличие противодавления;
10. характеристики газа или пара;
11. условия установки;
12. необходимость дистанционного открытия;
13. требования применяемых стандартов;
14. параметры существующего клапана при замене.

Для замены установленного оборудования рекомендуется предоставить фотографию заводской таблички и техническую документацию существующего клапана.

Купить Anderson Greenwood MLCP

АО «ИРИМЭКС» осуществляет технический подбор и поставку модулирующих пилотных предохранительных клапанов Anderson Greenwood MLCP для газовых, паровых и промышленных систем низкого давления.

Специалисты АО «ИРИМЭКС» помогут определить требуемый размер, давление настройки, пропускную способность и комплектацию клапана с учетом параметров технологического процесса.

Для подготовки технического и коммерческого предложения направьте рабочую среду, давление, температуру и требуемую пропускную способность.

Для получения цены на Anderson Greenwood MLCP направьте заявку в АО «ИРИМЭКС».
