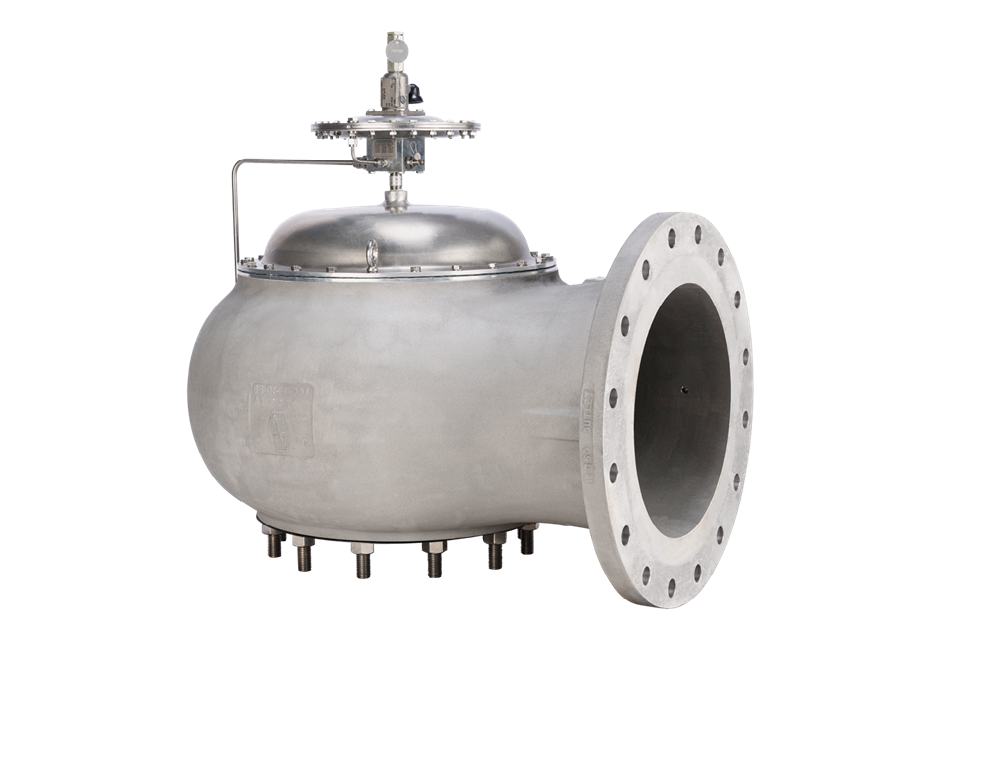

Пилотный предохранительный клапан Anderson Greenwood 9200

Anderson Greenwood Type 9200 — пилотный предохранительный клапан низкого давления, предназначенный для защиты технологических систем и резервуаров от избыточного давления и, в зависимости от конфигурации, недопустимого вакуума.

Главная конструктивная особенность Type 9200 — сброс рабочей среды непосредственно в атмосферу. В отличие от Anderson Greenwood 9300 клапан 9200 не предназначен для подключения выходного трубопровода отвода сбрасываемой среды.

Конфигурация выходной части оптимизирована для получения высокой пропускной способности при работе в системах низкого давления.

Type 9200 применяется прежде всего на криогенных резервуарах, установках разделения воздуха, газовых системах низкого давления и другом оборудовании, где атмосферный сброс рабочей среды допускается технологическим проектом.

Назначение Anderson Greenwood Type 9200

Клапан предназначен для защиты оборудования при:

• повышении давления выше установленного значения;
• возникновении вакуума в защищаемой системе;
• заполнении и опорожнении резервуаров;
• изменении температуры хранимого продукта;
• работе криогенных установок;
• изменении объема газовой фазы резервуара.

В зависимости от исполнения Type 9200 может обеспечивать пилотную защиту от избыточного давления и защиту от вакуума.

Технические характеристики Anderson Greenwood Type 9200

Производитель: Anderson Greenwood / Emerson
Серия: 9000
Модель: Type 9200
Тип: пилотный предохранительный клапан низкого давления / клапан давления и вакуума
DN: 50–300
Размеры: 2″–12″
Давление настройки: 10–345 мбар изб.
Диапазон настройки вакуума, пилотное исполнение: от −5 до −345 мбар изб.
Вакуум, исполнение с весовой нагрузкой: приблизительно −4,3 мбар при полном открытии
Температура рабочей среды: −196…+93 °C
Материалы корпуса: алюминий или нержавеющая сталь
Основная диафрагма, седло и уплотнения: PTFE
Мягкие элементы пилота: эластомерные либо полностью PTFE в зависимости от исполнения
Входное присоединение: фланец ANSI со шпильками
Сброс среды: непосредственно в атмосферу
Подключение выходного трубопровода: не предусмотрено.

Конкретные допустимые значения давления, вакуума и температуры необходимо уточнять при подборе в зависимости от размера клапана, конструкции пилота, материалов и рабочей среды.

Принцип работы Type 9200

Пилотная система использует давление защищаемого процесса для управления основным клапаном.

До достижения давления настройки основной запирающий элемент остается герметично закрытым.

При достижении установленного давления пилот изменяет давление в управляющей полости, в результате чего основной клапан открывается и обеспечивает необходимый сброс рабочей среды.

После снижения давления до допустимого значения клапан закрывается.

Пилотный принцип действия позволяет обеспечить:

• точное давление открытия;
• высокую герметичность;
• стабильную работу при низком давлении;
• минимизацию потерь продукта;
• высокую пропускную способность.

Защита от вакуума

Anderson Greenwood Type 9200 может комплектоваться системой вакуумной защиты.

Она необходима для предотвращения недопустимого разрежения внутри резервуара или технологического оборудования.

Вакуум может возникать при:

• быстром опорожнении резервуара;
• охлаждении содержимого;
• конденсации паровой фазы;
• изменении технологического режима;
• остановке или переключении оборудования.

В зависимости от конфигурации защита от вакуума может выполняться с использованием весовой нагрузки или специального пилота.

Прямой сброс в атмосферу

Ключевое отличие Anderson Greenwood 9200 — отсутствие выходного трубопровода.

Сбрасываемая среда выходит непосредственно в атмосферу через конструкцию клапана.

Такое решение позволяет:

• упростить систему сброса;
• уменьшить количество трубопроводов;
• снизить гидравлическое сопротивление на выходе;
• получить высокую пропускную способность;
• сделать компоновку установки более компактной.

Применение атмосферного сброса допускается только для рабочих сред и технологических установок, где такой способ сброса разрешен проектом и требованиями безопасности.

Криогенное применение

Температурный диапазон Type 9200 достигает −196 °C, поэтому клапан может применяться в криогенных системах.

Типичные рабочие среды включают:

• жидкий кислород — LOX;
• жидкий азот — LIN;
• жидкий аргон — LAR;
• другие технические газы;
• неопасные газовые среды низкого давления.

Исполнение клапана должно подбираться с учетом конкретной рабочей среды и требований к совместимости материалов.

Область применения

Anderson Greenwood Type 9200 применяется на:

• криогенных резервуарах;
• установках разделения воздуха;
• резервуарах жидкого кислорода;
• резервуарах жидкого азота;
• резервуарах жидкого аргона;
• системах технических газов;
• газовых системах низкого давления;
• воздушных нагнетателях;
• технологических установках с допустимым атмосферным сбросом.

Материалы конструкции

Type 9200 может изготавливаться с корпусом из:

• алюминия;
• нержавеющей стали.

Для основных мягких элементов применяются материалы на основе PTFE, обеспечивающие химическую стойкость и возможность эксплуатации при очень низких температурах.

Конкретный материал корпуса, уплотнений и пилота выбирается с учетом рабочей среды, температуры и требований проекта.

Anderson Greenwood 9200 и 9300 — в чем отличие

Основное отличие Type 9200 от Type 9300 заключается в способе отвода сбрасываемой среды.

Type 9200 следует рассматривать, когда разрешен непосредственный атмосферный сброс.

Type 9300 предпочтителен, когда сбрасываемую среду необходимо отвести в факельную систему, рекуперационный коллектор или другую закрытую систему.

Преимущества Anderson Greenwood Type 9200

• защита от избыточного давления;
• возможность защиты от вакуума;
• пилотный принцип управления;
• давление настройки от 10 мбар;
• эксплуатация до −196 °C;
• высокая пропускная способность;
• непосредственный атмосферный сброс;
• отсутствие выходного трубопровода;
• исполнения из алюминия и нержавеющей стали;
• PTFE в основных мягких элементах;
• применение в криогенных системах;
• возможность Field Test Connection;
• широкий выбор конфигураций и принадлежностей.

Как подобрать Anderson Greenwood 9200

Для правильного подбора клапана необходимо предоставить:

1. рабочую среду;
2. давление настройки;
3. рабочее давление;
4. расчетное давление;
5. рабочую и минимальную температуру;
6. требуемую пропускную способность;
7. требуемый DN;
8. необходимость защиты от вакуума;
9. требуемую настройку вакуума;
10. материал корпуса;
11. требования к уплотнительным материалам;
12. условия установки;
13. подтверждение допустимости атмосферного сброса;
14. применяемые стандарты и требования проекта.

Для замены установленного клапана рекомендуется предоставить фотографию шильдика и существующую техническую документацию.

Купить Anderson Greenwood Type 9200

АО «ИРИМЭКС» осуществляет технический подбор и поставку пилотных предохранительных клапанов Anderson Greenwood Type 9200 для систем низкого давления и криогенных установок.

Специалисты АО «ИРИМЭКС» помогут определить необходимый размер, давление настройки, параметры вакуумной защиты, материал корпуса и комплектацию клапана в соответствии с условиями эксплуатации.

Для подготовки технического и коммерческого предложения направьте рабочую среду, давление, температуру, необходимую пропускную способность и параметры защищаемого оборудования.

Для получения цены на Anderson Greenwood Type 9200 направьте заявку в АО «ИРИМЭКС».
