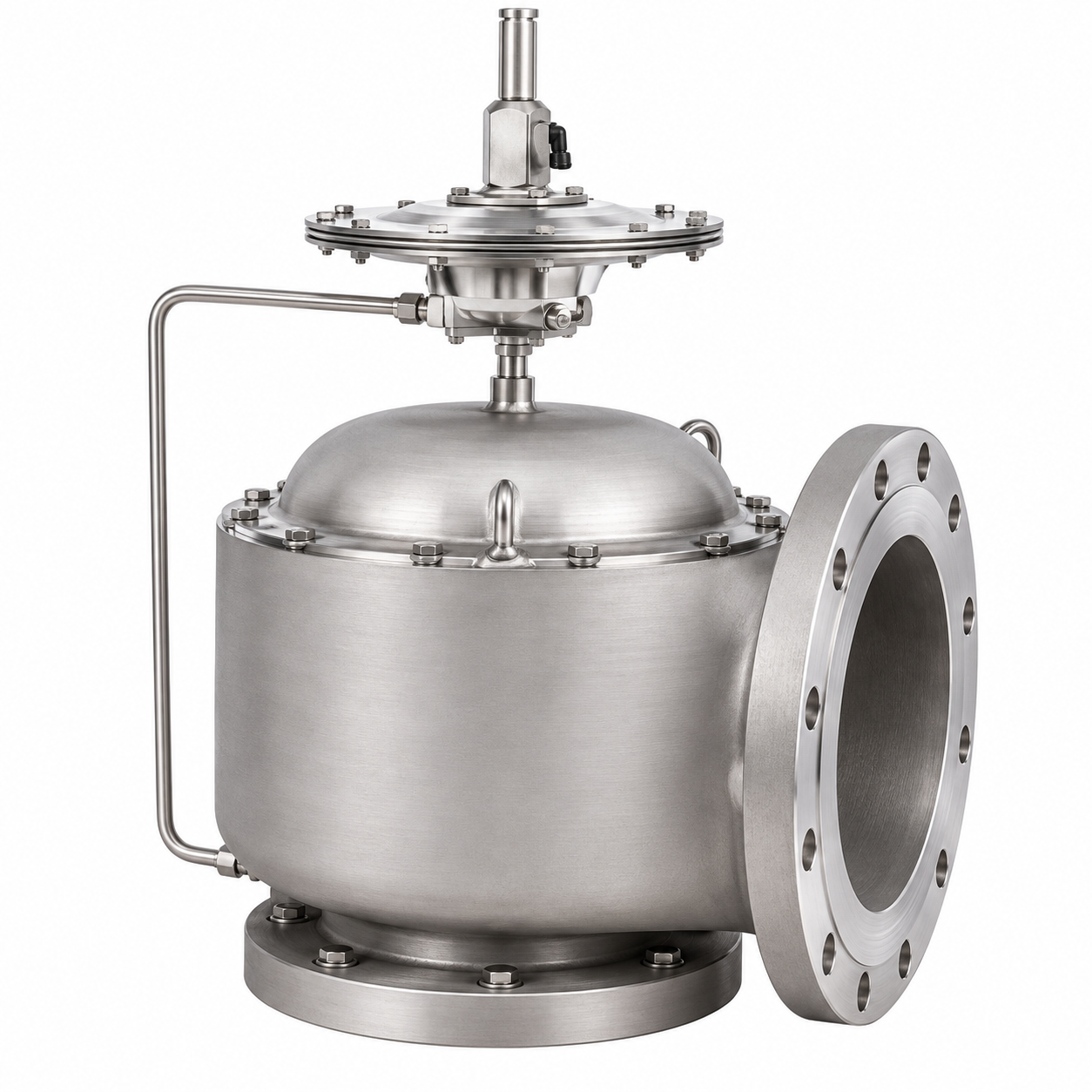

Пилотный предохранительный клапан Anderson Greenwood Type 93

Anderson Greenwood Type 93 — пилотный предохранительный клапан низкого давления, предназначенный для точной и надежной защиты технологического оборудования, газовых систем и резервуаров от недопустимого повышения давления.

Type 93 разработан для систем, где важны:

• точное давление срабатывания;
• высокая герметичность седла;
• стабильная работа при низком давлении;
• минимизация потерь рабочей среды;
• возможность модулирующего или быстрого открытия;
• применение в нефтехимических и химических процессах.

Клапан входит в семейство Anderson Greenwood Series 90/9000 и применяется прежде всего для защиты от положительного избыточного давления.

Назначение Anderson Greenwood Type 93

Type 93 предназначен для защиты:

• технологических емкостей;
• резервуаров хранения химических продуктов;
• газопроводов низкого давления;
• нефтехимического оборудования;
• химических установок;
• технологических систем с газообразной рабочей средой;
• процессов, где требуется высокая герметичность до момента срабатывания клапана.

В отличие от Type 9200 и Type 9300, Type 93 не предназначен для самостоятельной защиты оборудования от вакуума.

Технические характеристики Anderson Greenwood Type 93

Производитель: Anderson Greenwood / Emerson
Серия: Series 90
Модель: Type 93
Тип: пилотный предохранительный клапан низкого давления
Размеры: DN50×80 – DN300×400
Размеры в дюймах: 2″×3″ – 12″×16″
Площадь проходного сечения: приблизительно 14,77–541,93 см²
Диапазон давления настройки: 7,5 мбар – 3,45 бар изб.
Температура рабочей среды: −162…+149 °C
Материалы корпуса: алюминий, углеродистая или нержавеющая сталь в зависимости от исполнения
Основной клапан: эластомерное или PTFE-исполнение диафрагмы, мягкое седло и уплотнения
Пилот: эластомерная или PTFE-диафрагма, эластомерные мягкие элементы
Защита от вакуума: нет
Стандарт: ASME Section VIII для соответствующих исполнений и давлений настройки.

Предельные значения давления и температуры зависят от размера клапана, материалов, рабочей среды и выбранных мягких элементов.

Пилотное управление

Anderson Greenwood Type 93 использует давление защищаемой системы для управления основным клапаном через пилот.

До достижения давления настройки пилот поддерживает необходимое усилие прижатия основного седла.

Это позволяет:

• уменьшить утечки;
• повысить герметичность;
• минимизировать выбросы рабочей среды;
• использовать рабочее давление, близкое к давлению настройки;
• обеспечить стабильное срабатывание.

При достижении заданного давления пилот изменяет давление в управляющей полости, после чего основной клапан открывается и обеспечивает требуемый сброс среды.

Модулирующее действие

Type 93 может применяться с пилотом модулирующего действия.

В этом режиме степень открытия клапана зависит от фактической потребности системы в сбросе среды.

Это позволяет:

• уменьшить избыточный сброс продукта;
• снизить потери рабочей среды;
• поддерживать более стабильное давление;
• уменьшить количество циклов полного открытия;
• снизить воздействие на технологическую систему.

В зависимости от конфигурации пилот может быть настроен и на быстрое открытие при достижении давления настройки.

Высокая герметичность

Одним из ключевых преимуществ Anderson Greenwood Type 93 является применение мягких седел и уплотнений.

Эластомерные уплотнительные элементы позволяют обеспечить высокую герметичность при рабочем давлении, близком к установленному давлению срабатывания.

Это особенно важно при работе:

• с технологическими газами;
• с химическими продуктами;
• на резервуарах хранения;
• в системах, где потери продукта необходимо минимизировать;
• на установках с жесткими требованиями к герметичности.

Материалы исполнения

В зависимости от условий эксплуатации основной корпус Type 93 может изготавливаться из:

• алюминия;
• углеродистой стали;
• нержавеющей стали.

Минимально допустимая температура для конкретного материала корпуса отличается.

Для низкотемпературных исполнений необходимо отдельно проверять совместимость материала корпуса, диафрагмы, седла и уплотнений с рабочей средой.

Температурный диапазон

Для Type 93 производитель указывает диапазон рабочей температуры до:

−162…+149 °C

Однако использовать одновременно крайние значения температуры и давления возможно не для всех размеров и материалов.

Окончательное исполнение должно подбираться по:

• рабочей среде;
• температуре;
• давлению настройки;
• материалу корпуса;
• материалам мягких элементов.

Защита только от избыточного давления

Anderson Greenwood Type 93 предназначен для защиты от положительного избыточного давления.

Сам по себе Type 93 не выполняет функцию вакуумного клапана.

Если в технологической системе необходимо одновременно защищать резервуар от избыточного давления и вакуума, следует рассматривать специализированные исполнения Anderson Greenwood для pressure/vacuum relief.

Область применения

Anderson Greenwood Type 93 применяется в:

• нефтехимической промышленности;
• химической промышленности;
• газовых системах низкого давления;
• резервуарах хранения химических реагентов;
• технологических емкостях;
• газовых трубопроводах;
• системах хранения и переработки химических продуктов;
• процессах, где требуется точное давление срабатывания;
• установках с повышенными требованиями к герметичности.

Основные преимущества Anderson Greenwood Type 93

• пилотный принцип действия;
• точная работа при низком давлении;
• давление настройки от 7,5 мбар;
• диапазон до 3,45 бар;
• высокая герметичность мягкого седла;
• возможность модулирующего действия;
• возможность быстрого открытия;
• DN50×80–DN300×400;
• рабочая температура до −162 °C;
• верхняя температура до +149 °C;
• выбор материалов корпуса;
• возможность применения PTFE и эластомерных элементов;
• решения для нефтехимии и химической промышленности;
• применение для газовых систем и резервуаров.

Чем Type 93 отличается от других клапанов Anderson Greenwood

Anderson Greenwood Type 93 следует выбирать прежде всего для точной защиты от избыточного давления в системах низкого давления.

Если дополнительно требуется защита от вакуума, следует рассматривать модели Anderson Greenwood, специально предназначенные для pressure/vacuum service.

Type 93 не следует заменять Type 9200 или Type 9300 только по размеру или диапазону давления — назначение и способ работы этих моделей различаются.

Как подобрать Anderson Greenwood Type 93

Для корректного подбора необходимо предоставить:

1. рабочую среду;
2. давление настройки;
3. рабочее давление;
4. расчетное давление оборудования;
5. рабочую температуру;
6. минимальную и максимальную температуру;
7. требуемую пропускную способность;
8. DN входа и выхода;
9. материал корпуса;
10. требования к материалам седла и уплотнений;
11. наличие противодавления;
12. требования ASME или других стандартов;
13. условия установки и эксплуатации.

Для замены установленного клапана рекомендуется также предоставить фотографию заводской таблички и техническую документацию существующего оборудования.

Купить Anderson Greenwood Type 93

АО «ИРИМЭКС» осуществляет технический подбор и поставку пилотных предохранительных клапанов Anderson Greenwood Type 93 для нефтехимических, химических и газовых систем низкого давления.

Специалисты АО «ИРИМЭКС» помогут определить требуемый размер, давление настройки, материал корпуса, тип пилота и материалы уплотнений в соответствии с условиями эксплуатации.

Для подготовки технического и коммерческого предложения направьте рабочую среду, давление, температуру и требуемую пропускную способность.

Для получения цены на Anderson Greenwood Type 93 направьте заявку в АО «ИРИМЭКС».
