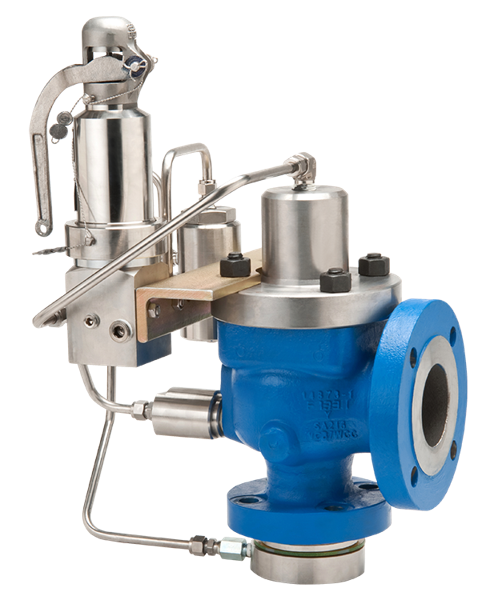

Модулирующий пилотный предохранительный клапан Anderson Greenwood Series 5200

Anderson Greenwood Series 5200 — полностью модулирующий пилотный предохранительный клапан, разработанный специально для защиты экономайзеров и систем, в которых рабочая среда может изменяться между насыщенным паром и горячей водой.

Клапан предназначен для сложных энергетических применений с высоким давлением и температурой и соответствует требованиям ASME Section I для соответствующих исполнений.

Series 5200 обеспечивает высокую герметичность, стабильную работу при противодавлении и плавное модулирующее открытие в зависимости от требуемого расхода сбрасываемой среды. Emerson по-прежнему представляет Series 5200 как актуальную линейку для economizer applications.

Назначение Anderson Greenwood Series 5200

Series 5200 предназначен прежде всего для защиты:

• экономайзеров котлов;
• систем питательной воды;
• оборудования с насыщенным паром;
• систем горячей воды;
• пароводяных систем;
• энергетического оборудования высокого давления;
• технологических систем с изменяющимся фазовым состоянием рабочей среды.

Клапан особенно эффективен там, где требуется стабильная работа как на паре, так и на горячей воде.

Технические характеристики Anderson Greenwood Series 5200

Производитель: Anderson Greenwood / Emerson
Серия: 5200
Тип: пилотный предохранительный клапан
Принцип действия: полностью модулирующий
Размеры: DN40×25 – DN200×250
Размеры в дюймах: 1½″×2″ – 8″×10″
Давление настройки: до 431 бар изб.
Максимальное давление: до 6250 psig
Температура рабочей среды: до +538 °C
Присоединения: входной и выходной фланцы ANSI
Основные среды: насыщенный пар, горячая вода, пароводяная смесь
Пилот: непроточный, полностью модулирующий
Field Test Connection: предусмотрен
Сертификация: ASME Section I; для соответствующих паровых исполнений также доступны ASME Section VIII и XIII.

Полностью модулирующий принцип действия

Одно из главных преимуществ Anderson Greenwood Series 5200 — модулирующее открытие.

Вместо мгновенного полного открытия клапан изменяет степень подъема основного запирающего элемента в зависимости от фактической потребности системы в сбросе.

Это позволяет:

• уменьшить объем сбрасываемой среды;
• снизить потери энергии и продукта;
• уменьшить уровень шума;
• поддерживать более стабильное давление;
• снизить воздействие на трубопроводы и оборудование;
• исключить ненужное полное открытие при небольшом превышении давления.

Emerson прямо указывает, что модулирующее действие уменьшает расход и шум при нормальных отклонениях давления.

Применение на экономайзерах

Series 5200 был разработан специально для economizer service.

В экономайзере условия рабочей среды могут изменяться от горячей воды до насыщенного пара. Обычный предохранительный клапан не всегда одинаково стабильно работает при таких изменениях фазового состояния.

Anderson Greenwood 5200 использует конструкцию, рассчитанную на работу с обеими средами.

Типичные применения:

• экономайзеры паровых котлов;
• котельные установки;
• системы питательной воды;
• энергетические установки высокого давления;
• теплоэнергетическое оборудование.

Работа с паром и горячей водой

Series 5200 рассчитан на работу:

• с насыщенным паром;
• с горячей водой;
• с пароводяными смесями.

Это делает клапан особенно подходящим для участков, где рабочая среда меняет фазовое состояние при изменении режима котла или экономайзера.

В официальной документации Emerson основными применениями Series 5200 указаны Economizer, Saturated Steam и Hot Water.

Специальный конденсатоуловитель

Конструкция Series 5200 предусматривает специальный condensate trap.

Он предназначен для надежной работы пилотной системы при изменении рабочей среды между паром и водой.

Это особенно важно для экономайзеров, где наличие конденсата является нормальной частью технологического процесса.

Конденсатоуловитель помогает обеспечить стабильную передачу давления к пилоту и правильную работу клапана при различных состояниях среды.

Непроточный пилот

Anderson Greenwood Series 5200 использует non-flowing pilot — непроточный пилот.

При нормальном режиме через пилот не происходит постоянного расхода рабочей среды.

Преимущества такой конструкции:

• уменьшение износа седла пилота;
• снижение попадания загрязнений;
• уменьшение потерь среды;
• увеличение срока службы;
• снижение требований к техническому обслуживанию.

Эта особенность остается одной из ключевых характеристик Series 5200 в актуальном описании Emerson.

Высокая герметичность

Series 5200 обеспечивает герметичность при рабочем давлении до приблизительно 96% давления настройки.

Это позволяет эксплуатировать систему при более высоком рабочем давлении без нежелательных утечек через предохранительный клапан.

Высокая герметичность дает возможность:

• повысить эффективность установки;
• сократить потери пара;
• уменьшить потери тепловой энергии;
• снизить выбросы;
• увеличить полезную производительность системы.

Сбалансированная конструкция

Series 5200 имеет сбалансированную конструкцию.

Изменение противодавления на выходе не должно влиять на правильный подъем основного клапана в пределах допустимых условий эксплуатации.

Пилот сбрасывает среду в выходную часть основного клапана без изменения установленного давления срабатывания.

Это позволяет использовать Series 5200 в сложных системах сброса с переменным противодавлением.

Седла и уплотнения пилота

Emerson использует в пилотной системе материалы, рассчитанные на работу с ингибиторами коррозии, которые могут присутствовать в питательной воде котлов.

Это особенно важно в системах экономайзеров и котельной водоподготовки.

Выбор конкретного исполнения и материалов должен выполняться по:

• составу воды;
• используемым химическим реагентам;
• температуре;
• давлению;
• требованиям проекта.

Работа при высоком давлении

Для Series 5200 заявлено давление настройки до 431 бар изб. / 6250 psig.

Это позволяет применять клапан в энергетическом оборудовании с очень высоким рабочим давлением.

Конкретно допустимое давление зависит от:

• DN;
• класса входного фланца;
• материалов корпуса;
• температуры;
• выбранного исполнения.

Поэтому максимальное давление не следует воспринимать как универсально допустимое для всех размеров одновременно.

Работа при температуре до +538 °C

Максимальный заявленный температурный диапазон Series 5200 достигает:

+538 °C / 1000 °F

Такой диапазон позволяет применять клапан в высокотемпературных паровых системах и энергетических установках.

Конкретное допустимое сочетание давления и температуры должно подтверждаться по выбранному исполнению клапана.

Field Test Connection

Series 5200 может оснащаться Field Test Connection.

Это позволяет выполнять функциональную проверку клапана непосредственно на установленном оборудовании без полного демонтажа.

Преимущества:

• сокращение времени обслуживания;
• уменьшение простоев;
• возможность периодической проверки;
• снижение затрат на техническое обслуживание;
• контроль правильности работы пилота.

ASME Section I

Одно из ключевых преимуществ Series 5200 — соответствие требованиям ASME Section I для применения на экономайзерах, паре и воде.

Актуальная страница Emerson отдельно указывает наличие ASME Section I stamp for steam and water service.

Для соответствующих паровых применений также доступны исполнения по ASME Section VIII и Section XIII.

Область применения Anderson Greenwood Series 5200

Series 5200 применяется для защиты:

• экономайзеров;
• паровых котлов;
• систем питательной воды;
• насыщенного пара;
• горячей воды;
• пароводяных систем;
• энергетического оборудования;
• технологических систем высокого давления;
• систем с переменным фазовым состоянием среды.

Преимущества Anderson Greenwood Series 5200

• полностью модулирующий принцип действия;
• разработан специально для экономайзеров;
• применение на насыщенном паре и горячей воде;
• давление настройки до 431 бар;
• температура до +538 °C;
• высокая герметичность до 96% давления настройки;
• непроточный пилот;
• сбалансированная конструкция;
• снижение потерь пара и воды;
• снижение шума при срабатывании;
• специальный конденсатоуловитель;
• стабильная работа при изменении фазы среды;
• возможность Field Test Connection;
• исполнения ASME Section I;
• фланцевые присоединения ANSI;
• широкий диапазон размеров.

Anderson Greenwood 5200 и 727 — основные отличия

Series 5200 рекомендуется для систем, где требуется модулирующее открытие, работа с насыщенным паром и горячей водой и защита экономайзера.

Series 727 предназначен прежде всего для технологического пара и высокотемпературного газа и использует быстродействующий принцип Pop Action.

Для страницы Series 5200 этого короткого сравнения достаточно — подробную таблицу между 5200 и 727 лучше оставить на родительской странице раздела.

Как подобрать Anderson Greenwood Series 5200

Для технического подбора необходимо предоставить:

1. рабочую среду;
2. давление настройки;
3. рабочее давление;
4. расчетное давление;
5. рабочую и расчетную температуру;
6. требуемую пропускную способность;
7. DN входа и выхода;
8. параметры фланцев;
9. наличие и величину противодавления;
10. условия работы — пар, вода или смешанная фаза;
11. параметры экономайзера;
12. состав питательной воды;
13. применяемые ингибиторы коррозии;
14. требуемые стандарты и сертификаты;
15. необходимость Field Test Connection.

Для замены существующего клапана желательно предоставить фотографию заводской таблички, существующий datasheet и параметры установленного оборудования.

Купить Anderson Greenwood Series 5200

АО «ИРИМЭКС» осуществляет технический подбор и поставку модулирующих пилотных предохранительных клапанов Anderson Greenwood Series 5200 для экономайзеров, паровых систем и оборудования горячей воды.

Специалисты АО «ИРИМЭКС» помогут определить требуемый размер, давление настройки, пропускную способность, материалы и комплектацию клапана.

Для подготовки технического и коммерческого предложения направьте параметры рабочей среды, давление, температуру, требуемую пропускную способность и данные защищаемого оборудования.

Для получения цены на Anderson Greenwood Series 5200 направьте заявку в АО «ИРИМЭКС».
