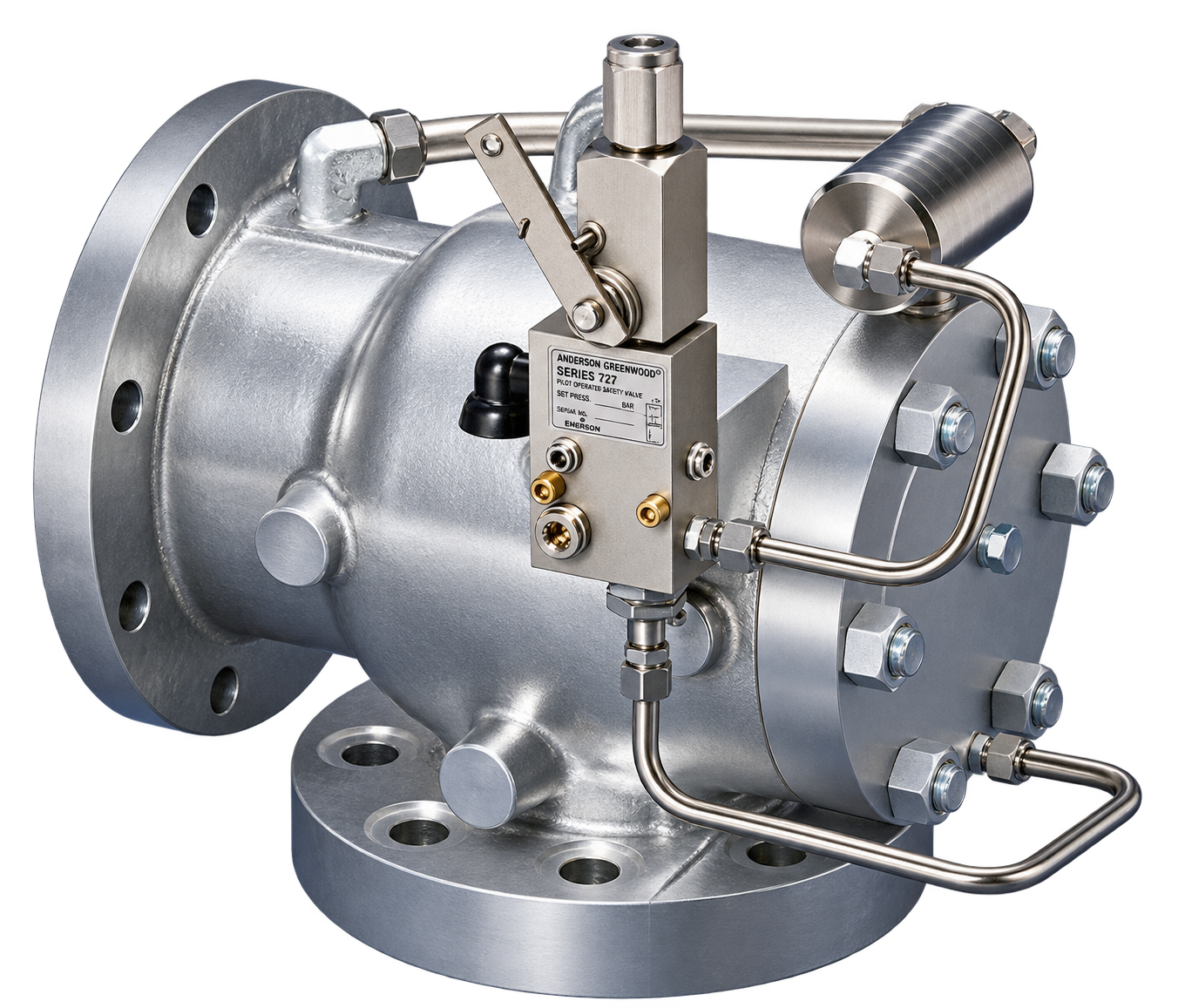

Пилотный предохранительный клапан Anderson Greenwood Series 727

Anderson Greenwood Series 727 — быстродействующий пилотный предохранительный клапан с полностью металлическим седлом основного клапана и пилота, предназначенный для защиты оборудования, работающего с технологическим паром и высокотемпературными газами.

Series 727 разработан для условий, в которых высокая температура рабочей среды ограничивает применение обычных мягких уплотнений.

Полностью металлическая конструкция позволяет использовать клапан при температуре рабочей среды до +538 °C.

Клапан применяется на паровых и энергетических установках, технологических паропроводах, линиях отбора пара турбин и в системах высокотемпературного газа.

Назначение Anderson Greenwood Series 727

Series 727 предназначен для автоматической защиты технологического оборудования от недопустимого превышения давления.

При достижении установленного давления пилот инициирует быстрое открытие основного клапана, обеспечивая сброс необходимого количества рабочей среды.

После снижения давления клапан автоматически закрывается и восстанавливает герметичность системы.

Основные области применения:

• технологический пар;
• отбор пара от паровых турбин;
• высокотемпературный газ;
• паропроводы;
• энергетическое оборудование;
• технологические установки с ограниченным монтажным пространством.

Технические характеристики Anderson Greenwood Series 727

Производитель: Anderson Greenwood / Emerson
Серия: 727
Тип: пилотный предохранительный клапан быстродействующего типа
Принцип открытия: Pop Action
Рабочие среды: технологический пар, воздух и газ
Размеры: DN50×80 – DN200×250
Размеры в дюймах: 2″×3″ – 8″×10″
Давление настройки: 3,5–83 бар изб.
Диапазон в psi: 50–1200 psig
Максимальная температура: до +538 °C
Седло основного клапана: металлическое
Седло пилота: металлическое
Присоединения: входной и выходной фланцы ANSI
Продувка / Blowdown: регулируемая, 3–15%
Field Test Connection: доступно
Двойной пилот: доступен в соответствующей конфигурации.

Полностью металлическое седло

Одной из главных особенностей Anderson Greenwood Series 727 является полностью металлическая конструкция седла как основного клапана, так и пилота.

Такое решение предназначено для работы при высоких температурах, где применение стандартных эластомерных мягких седел ограничено.

Металлическая конструкция позволяет использовать Series 727 на:

• технологическом паре;
• горячем газе;
• высокотемпературных паровых системах;
• оборудовании энергетических и технологических установок.

Быстродействующее открытие Pop Action

Series 727 относится к клапанам быстродействующего типа.

При достижении давления настройки пилот быстро снижает давление в управляющей полости основного клапана, после чего основной запирающий элемент открывается.

Такой принцип особенно подходит для процессов, где требуется быстрое увеличение пропускной способности при достижении установленного давления.

Официальная документация Anderson Greenwood определяет 727 как pop action pilot operated safety valve.

Принцип работы Series 727

При давлении ниже давления настройки давление процесса действует на управляющую площадь основного поршня и удерживает клапан закрытым.

По мере увеличения давления усилие прижатия седла также увеличивается, что помогает сохранять герметичность клапана до момента срабатывания.

При достижении установленного давления пилот открывается и сбрасывает давление из управляющей полости основного клапана.

После снижения давления в управляющей полости основной клапан быстро открывается и обеспечивает сброс среды.

Когда давление системы снижается до необходимого уровня, пилот закрывается, управляющая полость снова заполняется рабочей средой и основной клапан возвращается в закрытое положение.

Исполнение для пара и газа

Anderson Greenwood Series 727 имеет разные конфигурации в зависимости от рабочей среды.

Предусмотрены исполнения для:

• пара;
• воздуха;
• газа.

Пилотный узел используется общий, однако конфигурация обвязки основного клапана отличается в зависимости от применения.

Для парового исполнения предусмотрена специальная схема отвода среды из управляющей полости в выход основного клапана.

Регулируемая продувка 3–15%

Series 727 имеет возможность регулировки blowdown в диапазоне 3–15%.

Blowdown определяет разницу между давлением открытия клапана и давлением, при котором клапан повторно закрывается.

Возможность регулировки позволяет адаптировать работу клапана к требованиям конкретного технологического процесса.

Функция амортизации

Конструкция Series 727 предусматривает функцию амортизации, предназначенную для повышения срока службы оборудования.

Амортизация помогает уменьшить механические нагрузки на внутренние детали во время быстрого открытия и закрытия клапана.

Это особенно важно при эксплуатации на паровых установках с высокими температурами и значительными перепадами давления.

Двойной пилот

Для Series 727 доступна конфигурация с двумя пилотами и клапанным блоком.

Такое исполнение может использоваться для повышения удобства технического обслуживания и эксплуатации.

Конструкция позволяет обслуживать пилотную часть системы с меньшим воздействием на основной технологический процесс.

Проверка клапана без демонтажа

Series 727 может оснащаться Field Test Connection — специальным присоединением для проверки работы предохранительного клапана непосредственно на установленном оборудовании.

Это позволяет выполнять проверку давления настройки без демонтажа клапана и переноса его на испытательный стенд.

Преимущества:

• сокращение времени обслуживания;
• уменьшение простоев оборудования;
• возможность периодической функциональной проверки;
• снижение затрат на техническое обслуживание.

Применение на технологическом паре

Series 727 специально подходит для защиты оборудования, работающего с технологическим паром.

Температура до +538 °C и металлические седла позволяют применять клапан в системах, где обычные мягкие уплотнения не обеспечивают требуемой температурной стойкости.

Типичные объекты:

• технологические паропроводы;
• паровые коллекторы;
• технологические аппараты;
• теплоэнергетическое оборудование;
• производственные установки с высокотемпературным паром.

Отбор пара от турбины

Одной из официально заявленных областей применения Anderson Greenwood Series 727 являются линии отбора пара от паровых турбин.

Клапан обеспечивает защиту линии и подключенного оборудования при превышении допустимого давления.

Такое применение особенно актуально на энергетических и промышленных предприятиях с паротурбинным оборудованием.

Высокотемпературный газ

Series 727 может использоваться не только на паре, но и на высокотемпературных газовых средах.

Для газового применения используется соответствующая конфигурация клапана.

При подборе необходимо учитывать:

• состав газа;
• температуру;
• давление настройки;
• противодавление;
• требуемую пропускную способность;
• материалы клапана.

Преимущества Anderson Greenwood Series 727

• пилотный принцип управления;
• быстродействующее открытие Pop Action;
• полностью металлическое седло основного клапана;
• полностью металлическое седло пилота;
• температура рабочей среды до +538 °C;
• давление настройки до 83 бар;
• DN50×80–DN200×250;
• регулируемая продувка 3–15%;
• функция амортизации;
• высокая герметичность до момента срабатывания;
• исполнение для технологического пара;
• исполнение для высокотемпературного газа;
• возможность конфигурации с двойным пилотом;
• Field Test Connection;
• компактная конструкция для условий ограниченного монтажного пространства.

Области применения

Anderson Greenwood Series 727 рекомендуется для защиты:

• технологических паропроводов;
• линий отбора пара турбин;
• энергетического оборудования;
• технологических установок;
• систем высокотемпературного газа;
• оборудования химической и нефтехимической промышленности;
• систем, работающих с горячим паром;
• установок с ограниченным монтажным пространством.

Как подобрать Anderson Greenwood Series 727

Для технического подбора необходимо предоставить:

1. рабочую среду;
2. давление настройки;
3. нормальное рабочее давление;
4. расчетное давление оборудования;
5. рабочую и расчетную температуру;
6. требуемую пропускную способность;
7. DN входа и выхода;
8. параметры входного и выходного фланцев;
9. наличие и величину противодавления;
10. требования к blowdown;
11. условия монтажа;
12. требуемые сертификаты и нормативные требования;
13. необходимость Field Test Connection;
14. необходимость исполнения с двойным пилотом.

При подборе клапана на замену рекомендуется предоставить:

• модель существующего клапана;
• серийный номер;
• заводской номер;
• фотографию шильдика;
• технический паспорт или datasheet;
• параметры рабочей среды.

Купить Anderson Greenwood Series 727

АО «ИРИМЭКС» осуществляет технический подбор и поставку пилотных предохранительных клапанов Anderson Greenwood Series 727 для технологического пара, высокотемпературного газа и энергетического оборудования.

Специалисты АО «ИРИМЭКС» помогут определить требуемый размер клапана, давление настройки, пропускную способность, исполнение пилота и дополнительную комплектацию.

Для подготовки технического и коммерческого предложения направьте данные о рабочей среде, давлении, температуре и необходимой пропускной способности.

Для получения цены на Anderson Greenwood Series 727 направьте заявку в АО «ИРИМЭКС».
