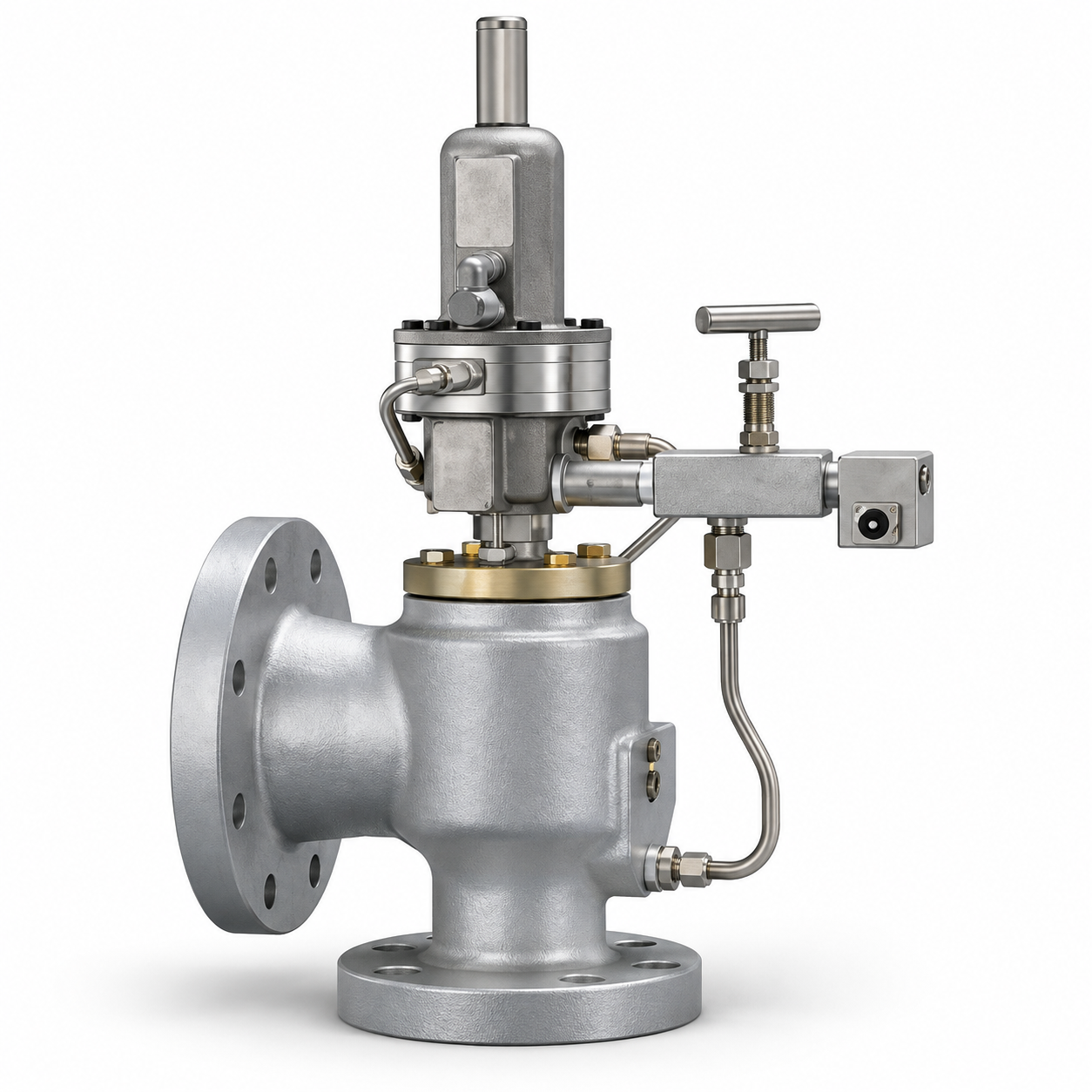

Модулирующий пилотный предохранительный клапан Anderson Greenwood Series 500

Anderson Greenwood Series 500 — модулирующий пилотный предохранительный клапан с мягким седлом, предназначенный для защиты оборудования от превышения допустимого давления при работе с горячей водой, паром, горячими углеводородными парами и жидкостями, а также коррозионными технологическими средами.

Series 500 сочетает пилотное управление, модулирующее открытие и химически стойкие мягкие уплотнительные материалы. Конструкция предназначена для снижения утечек, характерных для металлических седел при повышенных температурах, и обеспечивает повторяемую герметичность после циклов срабатывания.

Назначение Anderson Greenwood Series 500

Series 500 применяется для защиты:

• систем горячей воды;
• парового оборудования;
• сосудов под давлением;
• горячих углеводородных паров;
• горячих углеводородных жидкостей;
• химических и коррозионных сред;
• котельных и теплоэнергетических систем;
• технологических установок, где требуется модулирующий сброс.

Официальный datasheet Emerson прямо указывает hot water, steam, hot hydrocarbon vapors or liquids и corrosive services как основные области применения Series 500.

Технические характеристики Anderson Greenwood Series 500

Производитель: Anderson Greenwood / Emerson
Серия: 500
Тип: пилотный предохранительный клапан
Принцип действия: модулирующий
Седло: мягкое
Размеры: DN40×50 – DN250×350
Размеры в дюймах: 1½″×2″ – 10″×14″
Площадь проходного сечения: 0,710–409,7 см²
Класс входного фланца: ANSI Class 150–600
Диапазон давления настройки: 1,03–49,6 бар изб.
Диапазон температуры: −54…+268 °C
Рабочие среды: горячая вода, пар, горячие углеводородные пары и жидкости, коррозионные среды
Основное седло: PTFE
Уплотнения: PTFE / PEEK в соответствующих исполнениях
Стандарты: ASME Section VIII и Section XIII
Маркировка: CE/PED для соответствующих исполнений.

Конкретные допустимые сочетания давления, температуры, DN и материалов необходимо подтверждать при подборе конкретного исполнения.

Модулирующее действие

Anderson Greenwood Series 500 открывается пропорционально фактической потребности системы в сбросе рабочей среды.

При достижении давления настройки пилот частично снижает давление в управляющей полости основного клапана. Поршень поднимается на величину, необходимую для требуемого расхода.

При увеличении аварийного расхода степень открытия клапана увеличивается. После восстановления нормального давления пилот закрывается, давление в управляющей полости восстанавливается, и основной клапан возвращается в закрытое положение.

Модулирующее действие позволяет:

• уменьшить количество сбрасываемой среды;
• снизить потери продукта;
• снизить шум;
• уменьшить выбросы;
• избежать ненужного полного открытия клапана;
• поддерживать более стабильное давление процесса.

Мягкое седло PTFE

В основном клапане Series 500 используется сменное седло из PTFE, установленное непосредственно на поршне.

Конструкция седла помогает обеспечить высокую герметичность и предотвращает выдавливание мягкого материала при повышенных температурах.

В отличие от традиционного металлического седла, PTFE не требует трудоемкой притирки и может быть заменен при техническом обслуживании без необходимости замены корпуса клапана.

Высокая герметичность

Emerson указывает для Series 500 герметичность как минимум до 95% давления настройки без утечки.

Конструкция также рассчитана на сохранение высокой герметичности после повторных циклов открытия и закрытия.

Это позволяет:

• эксплуатировать оборудование ближе к установленному давлению срабатывания;
• уменьшить потери пара или продукта;
• снизить выбросы;
• повысить эффективность технологического процесса.

PTFE и PEEK для химической стойкости

В основном клапане и пилоте могут применяться уплотнительные элементы из PTFE и PEEK.

Такие материалы обеспечивают повышенную химическую стойкость и подходят, в частности, для систем котловой питательной воды и других процессов, где присутствуют химические реагенты или ингибиторы коррозии.

Двухдиафрагменный пилот

Series 500 использует конструкцию пилота с двумя диафрагмами.

Такое решение предназначено для минимизации разницы между первым появлением утечки через пилот и фактическим началом сброса основного клапана.

Это способствует точной и стабильной работе системы защиты.

Сбалансированная конструкция

Основной клапан Series 500 имеет сбалансированную конструкцию.

Изменение противодавления на выходе не должно влиять на правильный подъем клапана в пределах допустимых рабочих условий.

Это устраняет необходимость использования дорогостоящего и чувствительного металлического сильфона для компенсации противодавления.

Защита от вибрации и chatter

В крупных размерах Series 500 применяется специальная система торможения поршня с wedge ring.

Она создает зависящую от давления силу трения между поршнем и направляющей и помогает предотвращать резонансные колебания — chatter.

Это снижает риск повреждения:

• внутренних элементов клапана;
• трубопроводов;
• фланцев;
• присоединенного оборудования.

Работа с горячей водой

Series 500 хорошо подходит для защиты систем горячей воды, в которых одновременно необходимы:

• высокая герметичность;
• химическая стойкость уплотнений;
• плавное модулирующее открытие;
• стабильная работа при повышенной температуре.

Применение PTFE и PEEK делает Series 500 подходящим решением для многих систем питательной и технологической воды.

Применение на паре

Anderson Greenwood Series 500 может применяться для паровых систем и сосудов под давлением, соответствующих области ASME Section VIII и XIII.

Для специальных котельных применений по ASME Section I у Anderson Greenwood существует отдельная Series 5200, поэтому эти две серии на сайте лучше не смешивать.

Горячие углеводороды

Series 500 применяется при работе с:

• горячими углеводородными парами;
• горячими углеводородными жидкостями;
• технологическими нефтехимическими продуктами.

Мягкое седло и химически стойкие уплотнения позволяют применять клапан в процессах, где необходимо сочетать повышенную температуру и требования к герметичности.

Коррозионные среды

Series 500 также предназначен для отдельных коррозионных процессов.

При подборе такого исполнения необходимо учитывать:

• химический состав среды;
• концентрацию;
• содержание воды;
• температуру;
• давление;
• совместимость PTFE/PEEK;
• материал корпуса и внутренних деталей.

При необходимости может применяться исполнение NACE MR0175 / ISO 15156.

Field Test Connection

Для Series 500 доступно специальное соединение Field Test Connection.

Оно позволяет проверять давление настройки пилота непосредственно на установленном оборудовании без демонтажа основного клапана.

Дополнительно доступен индикатор давления настройки.

Remote Pressure Sense

Для Series 500 предусмотрена возможность внешнего отбора давления — Remote Pressure Sense.

Это особенно полезно, когда во входном трубопроводе присутствуют значительные потери давления и необходимо измерять давление непосредственно в защищаемом сосуде или другой выбранной точке системы.

Дополнительные принадлежности

Для Series 500 доступны:

• Field Test Connection;
• индикатор полевой проверки;
• устройство предотвращения обратного потока;
• фильтр подачи пилота;
• Remote Pressure Sense;
• дистанционный индикатор подъема;
• Manual Unloader;
• Pilot Lift Lever;
• Remote Unloader;
• исполнение NACE MR0175 / ISO 15156.

Конкретная комплектация определяется при техническом подборе.

API 526

Для Series 500 доступны исполнения с буквенными проходными сечениями и присоединительными размерами, соответствующими API 526.

Это может упростить замену существующих пружинных предохранительных клапанов пилотными Anderson Greenwood без серьезной переделки трубопроводной обвязки.

Области применения

Anderson Greenwood Series 500 применяется в:

• энергетике;
• нефтепереработке;
• нефтехимии;
• химической промышленности;
• системах горячей воды;
• паровых установках;
• теплообменном оборудовании;
• системах горячих углеводородов;
• коррозионных технологических процессах;
• сосудах под давлением.

Преимущества Anderson Greenwood Series 500

• полностью модулирующее действие;
• мягкое седло PTFE;
• высокая повторяемая герметичность;
• работа до 95% давления настройки без утечки;
• DN40×50–DN250×350;
• Class 150–600;
• давление настройки 1,03–49,6 бар;
• температура −54…+268 °C;
• применение на горячей воде и паре;
• работа с горячими углеводородами;
• применение на коррозионных средах;
• PTFE/PEEK в уплотнительных элементах;
• сбалансированная конструкция;
• устойчивость к противодавлению;
• Field Test Connection;
• Remote Pressure Sense;
• исполнения API 526;
• ASME Section VIII и XIII.

Чем Series 500 отличается от Series 400

Series 400 — универсальный модулирующий пилотный клапан для газа, жидкости и двухфазных сред, включая влажные и загрязненные процессы.

Series 500 имеет специальную мягкоседельную конструкцию, ориентированную прежде всего на горячую воду, пар, горячие углеводороды и коррозионные среды, с температурой до +268 °C.

Если главная проблема процесса — экстремальное загрязнение, полимеризация или выпадение осадка, следует рассматривать Series 400 Iso-Dome.

Этого короткого сравнения на продуктовой странице достаточно.

Как подобрать Anderson Greenwood Series 500

Для подбора необходимо предоставить рабочую среду, ее химический состав и фазовое состояние, давление настройки, рабочее и расчетное давление, рабочую и расчетную температуру, требуемую пропускную способность, DN входа и выхода, класс фланцев, величину противодавления, требуемые материалы, необходимость Remote Pressure Sense, Field Test Connection и требования ASME, PED, NACE или других стандартов.

При замене существующего клапана желательно предоставить модель, серийный номер, фотографию заводской таблички и имеющийся datasheet.

Купить Anderson Greenwood Series 500

АО «ИРИМЭКС» осуществляет технический подбор и поставку модулирующих пилотных предохранительных клапанов Anderson Greenwood Series 500 для горячей воды, пара, углеводородных и коррозионных технологических сред.

Специалисты АО «ИРИМЭКС» помогут определить требуемый размер, давление настройки, пропускную способность, материалы исполнения и дополнительную комплектацию клапана.

Для получения цены и технического предложения на Anderson Greenwood Series 500 направьте заявку в АО «ИРИМЭКС».
