Anderson Greenwood Series 800 — клапан высокого давления

Anderson Greenwood Series 800 — пилотный предохранительный клапан модулирующего действия для защиты технологического оборудования, работающего при высоком и сверхвысоком давлении.

Серия предназначена для жидкостей, газов и двухфазных сред, включая влажные и загрязненные технологические процессы.

Непроточный модулирующий пилот обеспечивает пропорциональное открытие основного клапана в зависимости от фактической потребности системы в сбросе среды. Благодаря этому Series 800 позволяет уменьшить потери продукта, снизить шум и поддерживать стабильное давление в защищаемой системе.

Назначение Anderson Greenwood Series 800

Series 800 применяется для защиты оборудования, работающего:

с газами;
с жидкостями;
с двухфазными средами;
при высоком технологическом давлении;
с влажными и загрязненными рабочими средами;
при переменном противодавлении;
в нефтегазовых и нефтехимических процессах;
в системах, где требуется модулирующее открытие клапана.

Особенно важное преимущество Series 800 — возможность применения при давлениях, значительно превышающих рабочий диапазон стандартных Series 400.

Технические характеристики Anderson Greenwood Series 800

Производитель: Anderson Greenwood / Emerson
Серия: 800
Тип: пилотный предохранительный клапан высокого давления
Принцип действия: модулирующий
Пилот: непроточный, модулирующий
Типовые исполнения: 843, 853, 863
Рабочие среды: газ, жидкость и двухфазные среды
Размеры: DN25×50 – DN100×150
Размеры в дюймах: 1″×2″ – 4″×6″
Площадь проходного сечения: 0,710–61,21 см²
Входной класс давления: ANSI Class 900–2500
Давление настройки: 102,1–425,4 бар изб.
По специальному запросу: до приблизительно 524 бар
Температурный диапазон: −54…+316 °C
Седло: сменное мягкое
Конструкция: сбалансированная относительно противодавления
Стандарты: ASME Section VIII и XIII, DOT, CSA.

Предельные параметры зависят от размера клапана, материалов корпуса, типа мягких элементов, температуры и выбранного исполнения.

Модулирующее действие

Series 800 открывается пропорционально необходимому расходу.

При небольшом превышении давления основной клапан открывается только частично.

По мере увеличения давления степень подъема клапана возрастает до значения, необходимого для безопасного сброса рабочей среды.

Это позволяет:

уменьшить потери продукта;
ограничить объем сброса;
снизить выбросы;
уменьшить шум;
поддерживать стабильность давления;
избежать ненужного полного открытия клапана.

Модулирующий принцип особенно эффективен в системах с жидкостью и при высоком давлении.

Стабильная работа на жидкостях

Уникальная конструкция пилота Series 800 обеспечивает стабильный подъем клапана даже в жестких жидкостных системах.

Это особенно важно при высоком давлении, где резкое открытие и закрытие клапана может создавать значительные динамические нагрузки.

Плавное открытие помогает уменьшить вероятность гидравлического удара и снизить нагрузку на трубопроводы и оборудование.

Герметичность до 98% давления настройки

Пилот и основной клапан Series 800 способны сохранять высокую герметичность при рабочем давлении до 98% от установленного давления срабатывания в соответствующих условиях эксплуатации.

Это позволяет эксплуатировать технологическую установку ближе к максимально допустимому давлению.

Преимущества:

увеличение производительности процесса;
уменьшение потерь продукта;
снижение утечек;
снижение выбросов;
более эффективное использование оборудования.

Непроточный пилот

Series 800 использует непроточный пилот.

При нормальном рабочем режиме через пилот отсутствует постоянный расход технологической среды.

Это уменьшает:

износ внутренних элементов;
попадание загрязнений;
потребность в техническом обслуживании;
потери рабочей среды.

Конструкция подходит в том числе для загрязненных и влажных процессов.

Работа с загрязненными средами

Series 800 может применяться на dirty and wet services — загрязненных и влажных технологических средах.

Для особо тяжелых условий может применяться дополнительный картриджный фильтр пилотной системы.

При подборе необходимо учитывать:

состав продукта;
наличие твердых частиц;
содержание влаги;
вязкость;
температуру;
совместимость материалов.

Сбалансированная конструкция

Основной клапан Series 800 имеет сбалансированную конструкцию.

Противодавление на выходе в допустимых пределах не влияет на правильный подъем основного клапана.

Это позволяет:

сохранять стабильную работу при переменном противодавлении;
отказаться от металлического сильфона;
снизить количество механических элементов;
упростить техническое обслуживание.

Давление до 425 бар и выше

Главной особенностью Anderson Greenwood Series 800 является возможность работы при очень высоких давлениях.

Стандартный диапазон давления настройки:

102,1–425,4 бар изб.

В специальном исполнении Emerson предусматривает давления настройки приблизительно до:

524 бар / 7600 psig.

Максимальное давление не является универсальным для всех размеров и температур и должно подтверждаться при подборе конкретного клапана.

ANSI Class 900–2500

Series 800 предназначена для высоконапорных трубопроводных систем и выпускается с входными фланцами:

Class 900;
Class 1500;
Class 2500

в зависимости от размера и исполнения.

Это позволяет применять Series 800 в высоконапорных нефтегазовых и технологических установках.

Field Test Connection

Для Series 800 доступно Field Test Connection — соединение для проверки давления настройки клапана непосредственно на установленном оборудовании.

При использовании модулирующего пилота рекомендуется Field Test Indicator, позволяющий точно определить момент достижения установленного давления.

Преимущества:

проверка без демонтажа клапана;
сокращение простоев;
снижение затрат на обслуживание;
функциональный контроль пилота на месте эксплуатации.

Remote Pressure Sense

Series 800 может оснащаться внешним отбором давления.

Remote Pressure Sense особенно полезен при значительных потерях давления во входном трубопроводе.

В этом случае пилот получает сигнал давления непосредственно из контролируемой точки технологической системы, а не только с входа основного клапана.

Защита от обратного потока

Опциональный Backflow Preventer предотвращает обратное течение среды через предохранительный клапан, если:

давление в выходной линии превышает давление на входе;
на входе возникает вакуум;
в закрытой системе сброса присутствует значительное противодавление.

Исполнение NACE

Для Series 800 доступно исполнение материалов, соответствующее требованиям NACE MR0175 / ISO 15156:2002.

Такое исполнение может использоваться в нефтегазовых процессах, где присутствует сероводород и предъявляются специальные требования к материалам оборудования.

Необходимость NACE должна определяться требованиями конкретного проекта.

API 526

Для Series 800 доступны исполнения с присоединительными размерами, соответствующими API 526.

Это может упростить замену существующего пружинного предохранительного клапана на пилотный Anderson Greenwood без существенного изменения трубопроводной обвязки.

Дополнительные опции

Для Series 800 доступны:

Field Test Connection;
Field Test Indicator;
Backflow Preventer;
фильтр подачи пилота;
демпфер скачков давления;
Remote Pressure Sense;
дистанционный индикатор подъема;
Manual Unloader;
Pilot Lift Lever;
Remote Unloader;
NACE trim.

Конкретная комплектация определяется условиями эксплуатации и требованиями проекта.

Области применения

Anderson Greenwood Series 800 применяется в:

нефтегазовой промышленности;
добыче нефти и газа;
нефтепереработке;
нефтехимии;
газотранспортных системах;
компрессорных установках;
системах высокого давления;
технологических трубопроводах;
offshore-установках;
системах с жидкими средами;
двухфазных процессах;
влажных и загрязненных технологических средах.

Преимущества Anderson Greenwood Series 800

работа при очень высоком давлении;
давление настройки до 425,4 бар;
специальные исполнения до приблизительно 524 бар;
ANSI Class 900–2500;
DN25×50–DN100×150;
модулирующий принцип действия;
непроточный пилот;
работа с газом, жидкостью и двухфазными средами;
стабильная работа на жидкостях;
применение с влажными и загрязненными средами;
герметичность до 98% давления настройки;
сбалансированная конструкция;
устойчивость к противодавлению;
уменьшение потерь продукта;
снижение шума;
Field Test Connection;
Remote Pressure Sense;
возможность исполнения NACE;
исполнения с размерами API 526.

Отличие Series 800 от Series 400

Anderson Greenwood Series 400 также является модулирующим пилотным клапаном, но рассчитан на давление настройки до приблизительно 102 бар.

Series 800 предназначен для значительно более высокого давления — от приблизительно 102 до 425 бар, а в специальном исполнении до 524 бар.

Поэтому Series 800 следует рассматривать прежде всего для высоконапорных технологических систем.

Как подобрать Anderson Greenwood Series 800

Для технического подбора необходимо предоставить:

рабочую среду;
фазовое состояние — газ, жидкость или двухфазная среда;
давление настройки;
рабочее давление;
расчетное давление;
рабочую и расчетную температуру;
требуемую пропускную способность;
DN входа и выхода;
класс входного фланца;
величину противодавления;
наличие загрязнений и влаги;
требуемые материалы корпуса;
материалы седла и уплотнений;
требования NACE;
необходимость Remote Pressure Sense;
необходимость Field Test Connection;
требования ASME, DOT, CSA и других стандартов.

Для замены существующего клапана рекомендуется предоставить фотографию заводской таблички, модель, серийный номер и техническую документацию установленного оборудования.

Купить Anderson Greenwood Series 800

АО «ИРИМЭКС» осуществляет технический подбор и поставку модулирующих пилотных предохранительных клапанов Anderson Greenwood Series 800 для высоконапорных нефтегазовых, нефтехимических и промышленных систем.

Специалисты АО «ИРИМЭКС» помогут подобрать размер клапана, давление настройки, класс фланцев, пропускную способность, материал исполнения и необходимые дополнительные опции.

Для подготовки технического и коммерческого предложения направьте параметры рабочей среды, давление, температуру и требуемую пропускную способность.

Для получения цены на Anderson Greenwood Series 800 направьте заявку в АО «ИРИМЭКС».

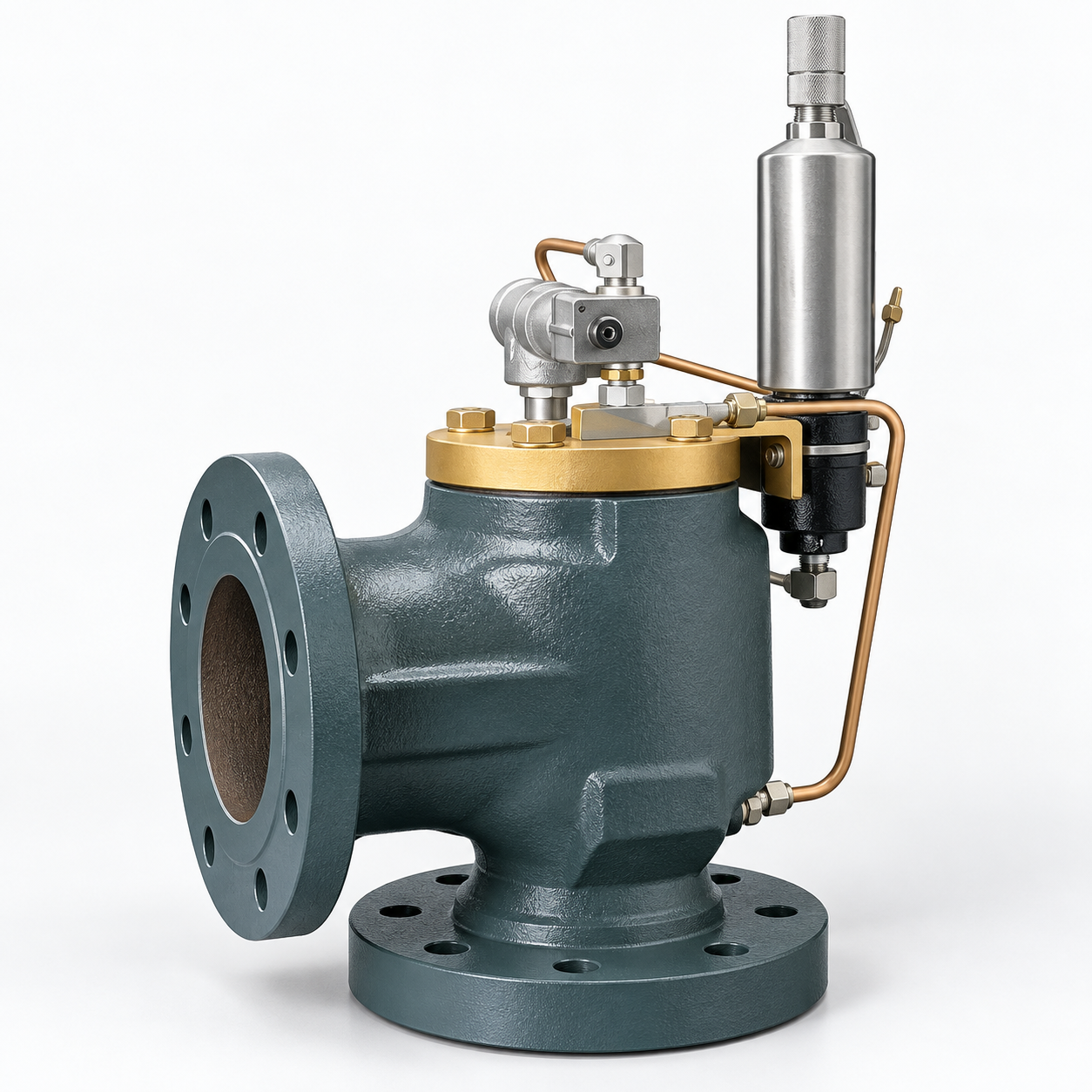

Модулирующий пилотный предохранительный клапан Anderson Greenwood Series 800
