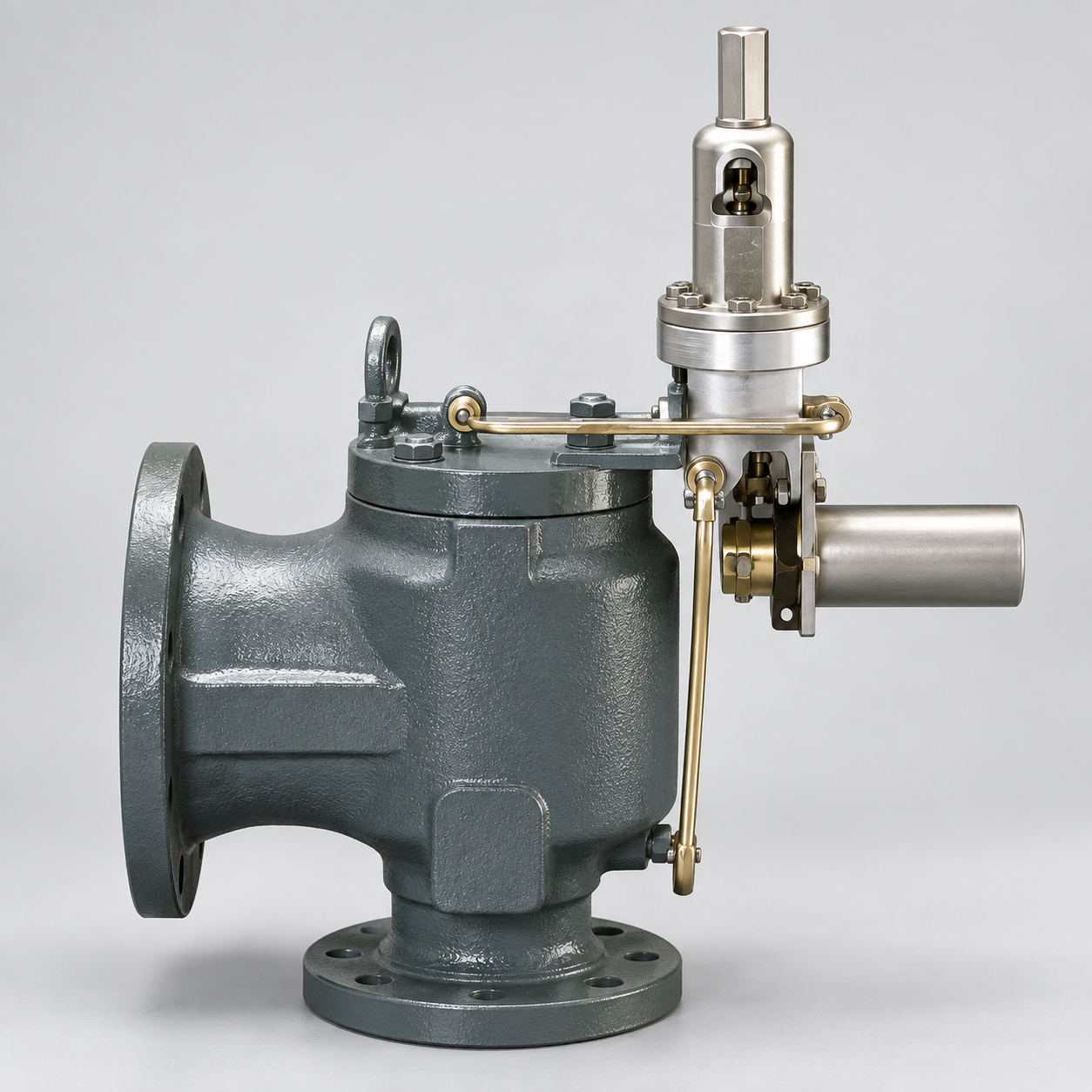

Пилотный предохранительный клапан Anderson Greenwood Series 400 Iso-Dome

Anderson Greenwood Series 400 Iso-Dome — специальное исполнение модулирующего пилотного предохранительного клапана Series 400, предназначенное для эксплуатации на полимеризующихся, выпадающих в осадок, вязких и других сильно загрязненных рабочих средах.

Конструкция Iso-Dome изолирует критически важные внутренние элементы пилота и управляющую полость основного клапана от непосредственного контакта с технологической средой.

Это позволяет использовать преимущества модулирующих пилотных предохранительных клапанов Anderson Greenwood в процессах, где обычный пилот может быстро загрязняться, закоксовываться или блокироваться продуктом.

Назначение Anderson Greenwood Series 400 Iso-Dome

Series 400 Iso-Dome рекомендуется для процессов с:

• полимеризующимися продуктами;
• средами, склонными к выпадению осадка;
• высоковязкими жидкостями;
• воскообразными продуктами;
• загрязненными газами и жидкостями;
• средами, содержащими твердые частицы;
• процессами с образованием гидратов;
• тяжелыми технологическими средами, способными загрязнять пилот.

В официальной документации Emerson Series 400 Iso-Dome прямо позиционируется для polymerizing, precipitating и extremely dirty applications.

Технические характеристики Anderson Greenwood Series 400 Iso-Dome

Производитель: Anderson Greenwood / Emerson
Серия: Series 400 Iso-Dome
Тип: пилотный предохранительный клапан
Принцип действия: модулирующий
Размеры: DN25×50 – DN250×350
Размеры в дюймах: 1″×2″ – 10″×14″
Площадь проходного сечения: 0,710–409,7 см²
Класс входного фланца: ANSI Class 150–600
Давление настройки: 1,03–153 бар изб.
Температурный диапазон: −54…+260 °C
Рабочие среды: газ, жидкость и технологические среды тяжелого загрязнения
Седло: мягкое
Конструкция: сбалансированная относительно противодавления
Стандарты: ASME Section VIII и XIII
Маркировка: CE / PED 2014/68/EU для соответствующих исполнений.

Что означает Iso-Dome

В стандартном пилотном клапане технологическая среда участвует в управлении пилотной системой и может контактировать с ее внутренними деталями.

В исполнении Iso-Dome критические элементы пилота и управляющая полость основного клапана защищены от загрязненной технологической среды.

Для управления используется отдельная чистая газовая подача.

В результате такие компоненты, как:

• прецизионные элементы пилота;
• внутренние каналы;
• мембраны;
• управляющие полости

не подвергаются непосредственному воздействию продукта, склонного к полимеризации, загрязнению или образованию отложений.

Чистая газовая подача

Для работы Series 400 Iso-Dome требуется источник чистого управляющего газа.

Обычно применяется:

• инструментальный воздух;
• азот;
• другая совместимая чистая газовая среда.

Регулировки выполняются на заводе и пломбируются. На объекте требуется подключить источник чистого газа в соответствии с проектной конфигурацией.

Emerson отдельно указывает, что все регулировки выполняются и пломбируются на заводе, а для монтажа необходимо добавить только чистую газовую подачу.

Модулирующее действие

Series 400 Iso-Dome сохраняет основной принцип работы Series 400 — плавное модулирующее открытие.

Степень подъема основного клапана изменяется в зависимости от фактической необходимости в сбросе среды.

Это помогает:

• уменьшить объем сброса;
• снизить потери продукта;
• уменьшить выбросы;
• снизить шум;
• поддерживать более стабильное давление;
• уменьшить динамические нагрузки на систему.

Модулирующее действие особенно полезно в жидкостных и загрязненных процессах, где резкое полное открытие не всегда желательно.

Защита пилота от технологической среды

Основное преимущество Iso-Dome заключается не просто в наличии фильтра, а в физической изоляции критических внутренних компонентов пилота от процесса.

Это особенно важно для продуктов, которые могут:

• кристаллизоваться;
• полимеризоваться;
• затвердевать;
• образовывать смолистые отложения;
• оставлять осадок;
• забивать малые проходные каналы.

Такая конструкция существенно расширяет область применения пилотных предохранительных клапанов.

Работа с вязкими средами

Series 400 Iso-Dome подходит для жидкостей с повышенной вязкостью.

В старшем официальном Product Overview Emerson отдельно указаны:

• viscous fluids;
• dirty service;
• polymerizing service;
• hydrates.

Это подтверждает, что Iso-Dome разработан именно для тяжелых технологических применений, а не просто как дополнительная опция стандартного Series 400.

Сбалансированная конструкция

Как и базовый Series 400, Iso-Dome имеет конструкцию, устойчивую к воздействию противодавления.

Это позволяет:

• сохранять стабильную работу при изменении противодавления;
• отказаться от металлического сильфона;
• уменьшить количество хрупких деталей;
• снизить стоимость технического обслуживания.

Emerson прямо указывает, что работа клапана нечувствительна к противодавлению в пределах допустимых условий.

Работа рядом с давлением настройки

Конструкция Iso-Dome позволяет поддерживать рабочее давление системы близко к давлению настройки предохранительного клапана.

Высокая герметичность позволяет:

• увеличить полезную производительность установки;
• снизить утечки;
• сократить потери продукта;
• уменьшить выбросы.

Fail-safe конструкция

Series 400 Iso-Dome имеет отказобезопасную конструкцию, соответствующую требованиям ASME для газовых и жидкостных применений.

Это означает, что вспомогательная управляющая система не должна создавать ситуацию, при которой защищаемое оборудование остается без защиты при предусмотренных проектом отказах.

Field Test Connection

Для Series 400 Iso-Dome предусмотрена возможность проверки давления настройки непосредственно на работающей установке.

Это позволяет:

• проверить set pressure без демонтажа;
• уменьшить простой оборудования;
• отказаться от дополнительного запорного клапана системы;
• проводить периодические проверки оборудования на месте.

Emerson отмечает, что проверка может выполняться без изоляции всей системы и без установки разрывной мембраны специально для этой задачи.

Области применения

Anderson Greenwood Series 400 Iso-Dome применяется в:

• нефтепереработке;
• нефтехимической промышленности;
• химическом производстве;
• полимерных производствах;
• переработке тяжелых углеводородов;
• процессах с парафинами и восками;
• установках с загрязненными жидкостями;
• процессах с кристаллизующимися продуктами;
• технологических системах с вязкими средами;
• установках, где обычный пилот подвержен загрязнению.

Преимущества Anderson Greenwood Series 400 Iso-Dome

• защита критических компонентов пилота от технологической среды;
• специальное исполнение для полимеризующихся продуктов;
• применение с выпадающими в осадок средами;
• работа с вязкими и загрязненными жидкостями;
• модулирующее действие;
• DN25×50–DN250×350;
• давление настройки до 153 бар;
• ANSI Class 150–600;
• температура −54…+260 °C;
• работа с газами и жидкостями;
• мягкое седло;
• сбалансированная конструкция;
• устойчивость к противодавлению;
• Fail-safe исполнение;
• возможность работы близко к давлению настройки;
• Field Test Connection;
• ASME Section VIII и XIII;
• CE / PED для соответствующих исполнений.

Отличие Series 400 Iso-Dome от Series 400

Anderson Greenwood Series 400 предназначен для широкого спектра газовых, жидкостных и двухфазных технологических сред.

Series 400 Iso-Dome следует применять тогда, когда технологическая среда может загрязнить или вывести из строя обычный пилот.

Основные случаи для Iso-Dome:

• полимеризация;
• кристаллизация;
• выпадение осадка;
• высокая вязкость;
• воскообразные продукты;
• тяжелое загрязнение.

При чистой технологической среде стандартный Series 400 обычно является более простой конфигурацией.

Как подобрать Anderson Greenwood Series 400 Iso-Dome

Для технического подбора необходимо предоставить:

1. рабочую среду;
2. химический состав продукта;
3. вязкость;
4. наличие твердых частиц;
5. склонность к полимеризации;
6. склонность к кристаллизации или выпадению осадка;
7. давление настройки;
8. рабочее и расчетное давление;
9. рабочую и расчетную температуру;
10. требуемую пропускную способность;
11. DN входа и выхода;
12. класс фланцев;
13. противодавление;
14. параметры источника чистого управляющего газа;
15. требуемые материалы корпуса и уплотнений;
16. нормативные требования проекта.

Для замены существующего оборудования рекомендуется предоставить фотографию шильдика, модель, серийный номер и технический паспорт.

Купить Anderson Greenwood Series 400 Iso-Dome

АО «ИРИМЭКС» осуществляет технический подбор и поставку пилотных предохранительных клапанов Anderson Greenwood Series 400 Iso-Dome для сложных технологических процессов с вязкими, полимеризующимися и загрязненными рабочими средами.

Специалисты АО «ИРИМЭКС» помогут определить требуемый размер, давление настройки, пропускную способность, материалы исполнения и параметры управляющей газовой системы.

Для подготовки технического и коммерческого предложения направьте параметры рабочей среды и защищаемого оборудования.

Для получения цены на Anderson Greenwood Series 400 Iso-Dome направьте заявку в АО «ИРИМЭКС».
