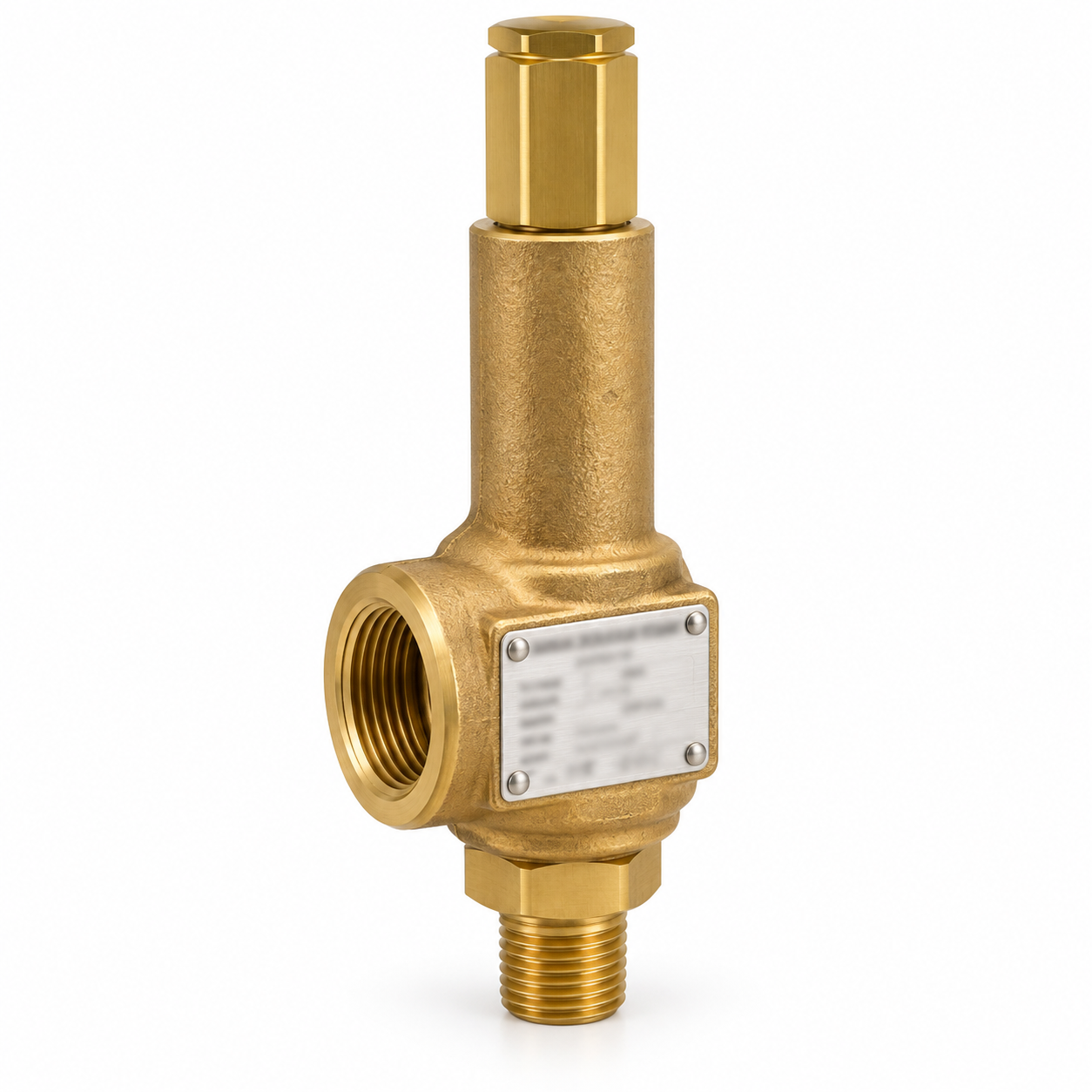

Anderson Greenwood Type 63B — компактный предохранительный клапан прямого пружинного действия серии 60. Он предназначен для защиты трубопроводов, сосудов и технологического оборудования от превышения допустимого давления.
Клапан применяется на газах и парах, а также в системах термического сброса для жидких или газообразных сред. Корпус из латуни делает Type 63B экономичным решением для углекислого газа, природного газа и других общепромышленных газовых сред.
Мягкое уплотнение обеспечивает герметичное закрытие клапана и уменьшает потери рабочей среды при эксплуатации системы вблизи давления настройки.
Технические характеристики
| Характеристика | Значение |
| Производитель | Anderson Greenwood / Emerson |
| Серия | Series 60 |
| Тип | 63B |
| Принцип действия | Прямого пружинного действия |
| Рабочие среды | Газ, пар, термический сброс жидкости или газа |
| Размеры присоединений | от ½″ × 1″ до ¾″ × 1″ |
| Номинальные размеры | DN 15–20 |
| Площадь проходного сечения | 0,077–0,150 дюйма² |
| Площадь проходного сечения, метрическая | 0,497–0,968 см² |
| Присоединение | Резьбовое NPT |
| Температура рабочей среды | от −196 до +205 °C |
| Давление настройки | 30–531 psig |
| Давление настройки, метрическое | 2,07–36,6 бар |
| Материал корпуса | Латунь |
| Тип седла | Мягкое уплотнение, O-ring |
| Нормативное исполнение | ASME Section VIII |
Основные преимущества
- компактная конструкция;
- прямое пружинное действие;
- герметичное мягкое седло;
- латунный корпус;
- полное открытие при превышении давления настройки;
- пригодность для газа, пара и термического сброса;
- резьбовые присоединения NPT;
- возможность эксплуатации при низких температурах;
- простое техническое обслуживание;
- сменные седло и внутренние детали.
Принцип работы Type 63B
Давление рабочей среды воздействует на седло и шпиндель клапана. В закрытом положении усилие пружины прижимает запирающий элемент к седлу и обеспечивает герметичность.
При достижении давления настройки усилие рабочей среды преодолевает усилие пружины, после чего клапан открывается и сбрасывает избыточное давление. Конструкция проходной камеры обеспечивает быстрый подъём шпинделя и достижение полного открытия при превышении давления примерно на 10%.
После снижения давления усилие пружины возвращает шпиндель в закрытое положение, восстанавливая герметичность седла.
Герметичность седла
Клапаны Type 63B проходят проверку герметичности седла в соответствии с методикой API 527.
При давлении настройки от 100 psig (6,9 бар) рабочее давление может достигать 95% давления настройки. При настройке ниже 100 psig рекомендуемый предел рабочего давления составляет до 90% от давления настройки.
Области применения
Anderson Greenwood Type 63B применяется для защиты:
- трубопроводов природного газа;
- систем подачи углекислого газа;
- газовых баллонов и ресиверов;
- технологических ёмкостей;
- газовых редуцирующих установок;
- оборудования с газовыми и паровыми средами;
- холодильных и криогенных систем;
- участков термического расширения жидкости;
- лабораторных и общепромышленных установок.
Материалы основных деталей
| Деталь | Стандартный материал |
| Корпус | Латунь BRS SB62 |
| Шайба пружины | Нержавеющая сталь A582 303 |
| Пружина | Нержавеющая сталь 316 или 17-7 PH |
| Шпиндель | Нержавеющая сталь A582 303 |
| Седло | Buna-N, FKM или EPR |
| Сопло | Латунь BRS B16 |
| Контргайка | Сталь A307 |
| Регулировочный винт | Углеродистая сталь A108 12L14 |
| Колпачок | Латунь BRS B16 |
| Винт фиксации седла | Нержавеющая сталь 316 |
| Держатель седла | Нержавеющая сталь A582 303 |
Материал уплотнения необходимо выбирать с учётом рабочей среды и температуры.
Подбор и заказ Anderson Greenwood Type 63B
Для подбора клапана необходимо указать:
- рабочую среду;
- давление настройки;
- рабочее и расчётное давление;
- рабочую и расчётную температуру;
- требуемую пропускную способность;
- входное и выходное присоединение;
- наличие и величину противодавления;
- требуемый материал уплотнения;
- требования к сертификации.
АО «ИРИМЭКС» выполнит подбор исполнения Anderson Greenwood Type 63B по техническому заданию или опросному листу и подготовит коммерческое предложение.
