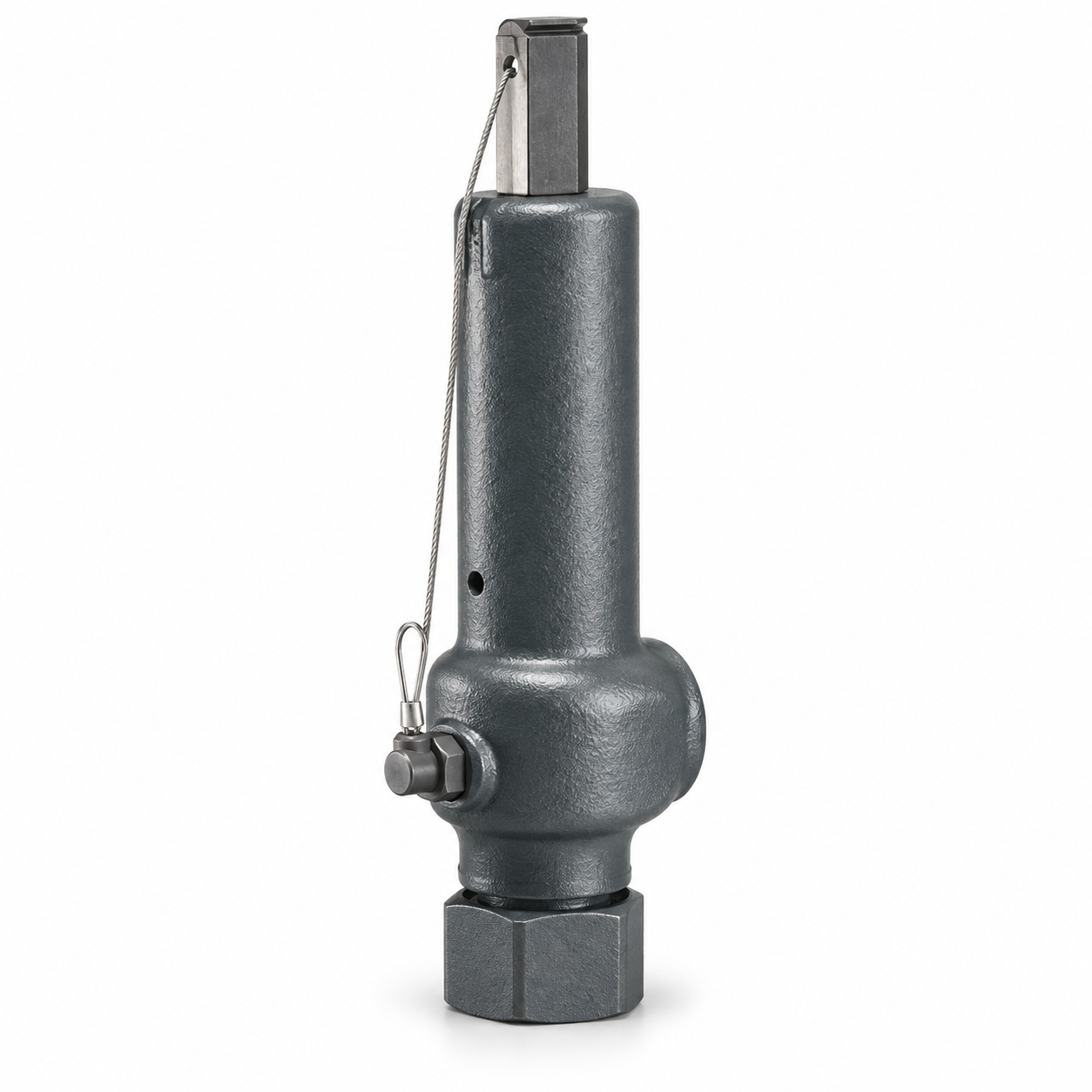

Предохранительный клапан Anderson Greenwood Type 81P

Anderson Greenwood Type 81P — пружинный предохранительный клапан прямого действия, разработанный специально для защиты оборудования и трубопроводов с жидкими рабочими средами от превышения допустимого давления.

Клапан относится к серии Anderson Greenwood 80 и имеет сбалансированную конструкцию шпинделя. Такая конструкция снижает влияние противодавления без применения сильфона, упрощает обслуживание и помогает обеспечить стабильную работу клапана.

Мягкое седло обеспечивает высокую герметичность до и после срабатывания. Внутренние элементы клапана спроектированы с учётом особенностей несжимаемых жидкостей и снижают вероятность вибрации и разрушительного колебательного режима при сбросе среды.

Производитель относит Type 81P к предохранительным клапанам прямого пружинного действия для жидкостей. В стандартном исполнении применяются пластиковое седло и уплотнительные кольца. Официальная инструкция Emerson

Основные преимущества

• конструкция, оптимизированная для жидких сред;
• пружинный механизм прямого действия;
• полное открытие при превышении давления настройки примерно на 10%;
• сбалансированность относительно противодавления без сильфона;
• стабильная работа без опасного дребезга;
• сменное мягкое седло;
• высокая герметичность в закрытом положении;
• возможность эксплуатации при давлении, близком к давлению настройки;
• фланцевые, резьбовые и специальные присоединения;
• различные материалы корпуса и внутренних деталей;
• уменьшенный объём технического обслуживания;
• соответствие применимым требованиям ASME Section VIII и XIII.

Особенность конструкции шпинделя Type 81P, компенсирующей воздействие противодавления без использования сильфона, подтверждается производителем. Официальная страница Emerson

Технические характеристики

Параметры стандартной линейки — давление до 6000 psig, температура от −54 до +205 °C, размеры до 2 × 3 дюймов — приведены в обзоре продукции Series 60/80. Для новых малых проходных сечений 81P-2 и 81P-3 производитель также предлагает исполнения с давлением настройки до 12 500 psig — около 862 бар. Эти версии необходимо рассматривать как отдельные высоконапорные конфигурации. Официальный каталог Type 81P

Принцип действия

При нормальном рабочем давлении усилие пружины удерживает запирающий элемент в закрытом положении. Мягкое седло ограничивает утечку рабочей среды.

Когда давление на входе достигает установленного значения, гидравлическое усилие преодолевает усилие пружины. Клапан начинает открываться и отводит жидкость в сбросную систему.

Специальная конструкция внутренних элементов обеспечивает устойчивый подъём шпинделя и уменьшает риск колебаний, которые могут возникать при сбросе несжимаемой среды. При снижении давления пружина возвращает клапан в закрытое положение.

Области применения

Anderson Greenwood Type 81P применяется для защиты:

• технологических трубопроводов с жидкими средами;
• насосного оборудования;
• сосудов и аппаратов под давлением;
• химических и нефтехимических установок;
• нефтеперерабатывающего оборудования;
• систем хранения и транспортировки жидкостей;
• холодильных и криогенных установок;
• гидравлических систем;
• установок высокого давления;
• испытательных стендов;
• оборудования энергетических предприятий.

Варианты исполнения

Клапан может подбираться с учётом:

• требуемого давления настройки;
• расчётной пропускной способности;
• размера проходного сечения;
• типа и класса присоединений;
• величины постоянного или переменного противодавления;
• материала корпуса;
• материала сопла и шпинделя;
• материала седла и уплотнений;
• температуры рабочей среды;
• коррозионной активности жидкости;
• требований NACE;
• необходимости подъёмного рычага;
• необходимости испытательного стопора;
• требований к сертификации.

Особенности подбора

Type 81P нельзя подбирать только по диаметру трубопровода. Для определения проходного сечения и исполнения клапана требуется расчёт пропускной способности с учётом характеристик защищаемой системы.

Для подбора необходимо предоставить:

1. Наименование и состав рабочей среды.
2. Плотность или удельный вес жидкости.
3. Требуемую пропускную способность.
4. Давление настройки.
5. Рабочее и расчётное давление.
6. Допустимое превышение давления.
7. Постоянное и переменное противодавление.
8. Рабочую и расчётную температуру.
9. Размер и тип входного присоединения.
10. Размер и тип выходного присоединения.
11. Требуемые материалы корпуса и внутренних деталей.
12. Требования к уплотнениям и сертификации.

Окончательные давление, материалы, проходное сечение и присоединения определяются при техническом подборе.

Поставка Anderson Greenwood Type 81P

АО «ИРИМЭКС» выполняет подбор и поставку предохранительных клапанов Anderson Greenwood Type 81P для промышленных предприятий.

По исходным данным заказчика специалисты подготовят:

• подбор типоразмера и проходного сечения;
• проверку пропускной способности;
• выбор материалов корпуса и уплотнений;
• подбор фланцевого или резьбового исполнения;
• техническое описание;
• коммерческое предложение;
• документацию на оборудование.

Чтобы получить предложение, направьте опросный лист или техническое задание специалистам АО «ИРИМЭКС».
